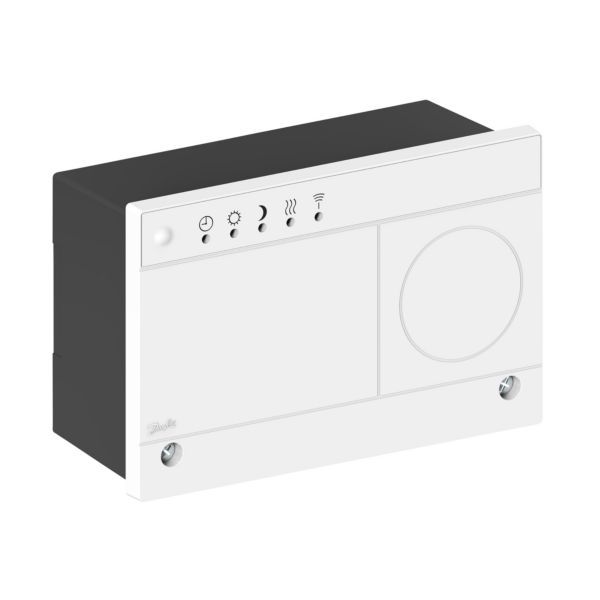

Danfoss ECL 120 regulator 230V

6.892 kr. inkl. moms

Danfoss’ elektroniske regulator med én styrekreds styrer fjernvarmestationer, fjernvarmebaserede anlæg og blandesløjfer i kedelanlæg.

  • Kredse: én styrekreds med fire indbyggede varmefunktioner
  • Følere: 4 følerindgange
  • Strøm: 230 V AC
  • Betjening: ECL Go-appen på mobilen; på regulatoren viser lysdioder driften, og der er én trykknap
  • Leveres: uden følere og uden ventilmotor

Levering 1–3 hverdage

Varenummer (SKU): 460944120 Kategori:

Beskrivelse

Danfoss ECL Comfort 120 er en elektronisk regulator med én styrekreds til fjernvarmestationer, fjernvarmebaserede anlæg og blandesløjfer i kedelanlæg. Fremløbstemperaturen kan reguleres vejrkompenseret efter udeføler, efter et referencerum (rumføler eller on/off-kontakt) eller kompenseret efter forsyningstemperaturen. Regulatoren betjenes med Danfoss’ ECL Go-app til iOS- eller Android-mobiltelefoner; på selve regulatoren er der 5 lysdioder og 1 trykknap.

Fordele

  • Fire varmefunktioner: Vejrkompensering, referencerum med kontakt, referencerum med føler og forsyningskompenseret regulering er indbygget i regulatoren.
  • Vejledt opsætning: ECL Go-appen giver trinvise instruktioner til idriftsættelsen og laver en idriftsættelsesrapport.
  • Flere anlæg: Master/slave-opsætning til anlæg, der deler udetemperatursignal mellem flere ECL Comfort 120-regulatorer.
  • Sikkerhedsfunktioner: Alarmfunktioner, frostsikring, pumpe- og ventilmotion samt motorbeskyttelse er indbygget.
  • Overvågning: Galvanisk adskilt Modbus-udgang, hvor op til 20 ECL Comfort 120-regulatorer kan kommunikere lokalt.
  • Returtemperatur: Regulatoren kan sænke den ønskede fremløbstemperatur, hvis returtemperaturen til fjernvarmen bliver for høj.

Passer den til dit anlæg?

Bruges til

  • Universel 1-kreds-regulator til fjernvarmestationer, fjernvarmebaserede anlæg og blandesløjfer i kedelanlæg.
  • Regulering af fremløbstemperaturen til opvarmning: vejrkompenseret (udeføler), efter et referencerum (rumføler eller on/off-kontakt) eller kompenseret efter forsyningstemperaturen.

Montering

  • Montering, opstart og vedligeholdelse må kun foretages af kvalificeret og autoriseret personale.
  • DIN-skinne-, væg- eller panelmontering. Følere og ventilmotor bestilles separat.
  • Opsætningen sker med ECL Go-appen over Bluetooth; Danfoss oplyser en rækkevidde på 1,5 m.
  • Medfølger ikke: Følere (ESMT, ESM-10/11, ESMC, ESMU, ESMB-12) bestilles separat, Gearmotor (AMV 10/20/30 eller AMV 100) bestilles separat.
Til installatøren
  • Installation: montering, opstart og vedligeholdelse må kun foretages af kvalificeret og autoriseret personale. Sikringen skal dimensioneres efter regulatorens maksimale strømforbrug, og lastenheder må ikke overskride det deklarerede maksimale strømforbrug.
  • Montering: DIN-skinne-, væg- eller panelmontering. Kabinetstørrelse B x H x D: 144 x 96 x 63 mm.
  • Betjening: ECL Go-appen forbindes via Bluetooth Low Energy (BLE) med en rækkevidde på 1,5 m. Appen hentes via Google Play eller App Store.
  • Følere: op til fire Pt 1000-følere (2 ledninger, 1000 ohm ved 0 °C) og én potentialfri indgang til overstyring. Kabellængde S1, S2: maks. 30 m hver; S3, S4: maks. 3 m hver.
  • Udgange: 1 x 3-punkts triac-udgang til motorventil (15 VA ved 230 V AC, maks. kabellængde 10 m), 1 x relæudgang til cirkulationspumpe (3 A ved 230 V AC) og 1 x PWM-udgang til cirkulationspumpe (100–1000 Hz).
  • Motor: Danfoss anbefaler gearmotorer i AMV 10/20/30-serien og AMV 100-serien (3-punktsstyret til sædeventiler). Følere og motor bestilles separat.
  • Applikation: on-board – de fire varmefunktioner ligger i regulatoren.
  • Cirkulationspumpestyring: pumpen er tændt, når den ønskede fremløbstemperatur er højere end en brugerdefineret værdi (fabriksindstilling 20 °C), eller når udetemperaturen er lavere end en brugerdefineret værdi (fabriksindstilling 2 °C). Varmeudkoblingsfunktionen kan slå varmen fra og stoppe pumpen ved høje udetemperaturer.
  • Ledningsfarver skal respekteres: PE = grøn/gul, N = blå, L = brun.

Tilbehør

Ofte stillede spørgsmål

Hvordan programmeres den?
Med Danfoss’ ECL Go-app over Bluetooth; Danfoss oplyser en rækkevidde på 1,5 m. Appen giver en trinvis vejledning til idriftsættelsen og en idriftsættelsesrapport.

Skal jeg bruge en smartphone?
Opsætningen sker via ECL Go-appen på en iOS- eller Android-telefon. Selve driften kan betjenes med knappen på regulatoren, og de 5 lysdioder viser driftstilstanden.

Hvilken strømforsyning kræver den?
230 V AC, 50 Hz med et spændingsområde på ±10 % iht. IEC 60038. Regulatoren bruger 3 W uden belastning.

Følger der følere med?
Nej. Udeføler, rum- eller anlægsføler og ventilmotor bestilles separat.

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeECL Comfort 120 elektronisk regulator
Danfoss kodenr.100B1200
Antal varmekredse1
Varmefunktioner4 indbyggede: vejrkompenseret, referencerum (on/off-kontakt), referencerum (rumføler), forsyningstemperatur-kompenseret
Følerindgange4 stk., Pt 1000 (2 ledninger, 1000 ohm ved 0 °C)
Digitale indgange1 (potentialfri, 12 V pull-up mulig)
3-punkts motorudgange1 (triac, 15 VA ved 230 V AC)
Relæudgange1 (3 A ved 230 V AC, til cirkulationspumpe)
PWM1 udgang (100–1000 Hz) og 1 indgang (30–100 Hz) til cirkulationspumpe
Antal pumper1
ApplikationskildeOn-board
BetjeningECL Go-app via Bluetooth; 5 lysdioder og 1 trykknap på regulatoren
Antal komfortperioder pr. dag3
TidskontaktUge, backup for klokkeslæt og dato min. 10 timer
Varmekurveindstilling6 punkter, hældning
OmgivelsesfugtighedOp til 95 %, ikke-kondenserende
Opbevaringstemperatur-40…70 °C
Forsyningsspænding230 V AC, 50 Hz (±10 % iht. IEC 60038)
Effektforbrug3 W uden belastning, 710 W ved maks. belastning
KapslingsklasseIP 41 (IEC 60529)
KommunikationModbus RS 485, galvanisk adskilt, maks. 1200 m; Bluetooth Low Energy (BLE), rækkevidde 1,5 m
Mål144 x 96 x 63 mm (B x H x D)
MonteringDIN-skinne, væg eller panel
Generelle funktionerAlarmfunktioner, cirkulationspumpemotion, reguleringsventilmotion, ekstern tilsidesættelsesfunktion, frostsikring, motorbeskyttelse, master-slavenetværk, fjernstyringstilslutning
GodkendelseCE, EAC, UKCA, UA (RED, EMC, LVD, RoHS; EN 60730-1)
Mærke
Varenummer460944120
EAN5715162499177
Vægt0,485 kg
