Beskrivelse

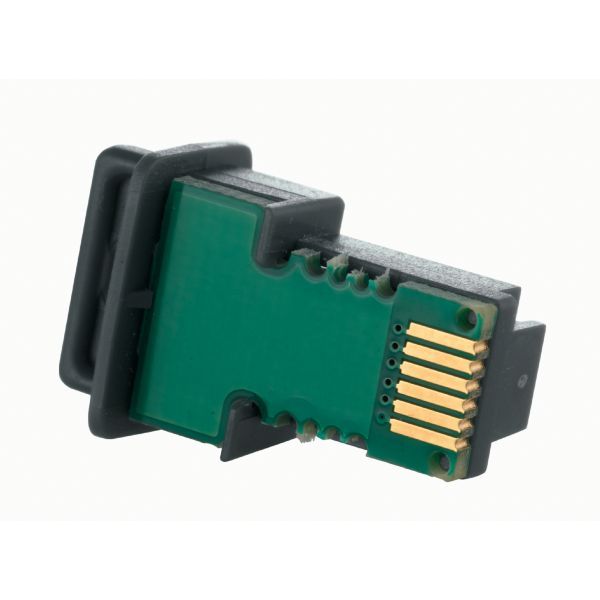

Danfoss’ ECL-applikationsnøgle A260 er et hukommelseskort, der sætter en ECL Comfort 210- eller 310-regulator til at regulere to varmekredse med vejrkompensering. Nøglen sættes i regulatoren, som derefter opdaterer sin software automatisk. Den er beregnet til ECL Comfort 210 og 310 fra softwareversion 1,11.
Fordele
- Udvidet funktion: Styrer to varmekredse med vejrkompensering, hver med egen fremløbs-, retur- og rumtemperaturregulering.
- Frostbeskyttelse: Ved frostbeskyttet drift holder regulatoren en valgbar fremløbstemperatur, fx 10 °C.
- Komfort- og sparedrift: Hver varmekreds har sin egen ugeplan og kan skifte mellem komfortdrift og sparedrift med forskellig ønsket rumtemperatur.
- Flowbegrænsning: Kan bruges med en tilsluttet flow- eller energimåler til at begrænse flow eller effekt.
- Fjernbetjening: Op til to ECA 30 eller ECA 31 kan tilsluttes regulatoren (tilbehør).
Passer den til dit anlæg?
Bruges til
- Opgraderer en ECL Comfort 210- eller 310-regulator til vejrkompenseret styring af to varmekredse.
- Dækker ikke varmtvandsbeholder, øjeblikkeligt varmtvandssystem eller zonestyring – Danfoss har andre applikationsnøgler i A2xx-serien til det.
Sådan vælger du
- Denne variant: A260, vejrkompensering af to varmekredse.
- Én varmekreds: A230 ECL-applikationsnøgle
Montering
- Applikationsnøglen sættes i ECL Comfort 210 eller 310; regulatorens software opdateres automatisk ved isætning (fra regulatorversion 1,11 på ECL 210/310). Nøglen må ikke fjernes under opdateringen.
- Tilslutning af følere, motorventiler og pumper følger den monteringsvejledning, der leveres med nøglen.
- Medfølger: Monteringsvejledning.
Til installatøren
- Softwareversion: Kræver version 1,11 eller nyere på ECL Comfort 210/310, kan ses ved start af regulatoren under “Generelle regulatorindstillinger” i “System”.
- I/O-udvidelse: Sammen med ECL Comfort 310 kan det interne I/O-modul ECA 32 (087H3202) bruges til ekstra datakommunikation til SCADA, med temperatur (Pt 1000) eller signaler på 0–10 V.
- Flowsignal: Et tilsluttet flow- eller energimåler-signal baseret på impulser kan alternativt komme som M-bus-signal, når A260 bruges i en ECL Comfort 310.
- Fjernbetjening: Op til to ECA 30 eller ECA 31 kan tilsluttes for at fjernbetjene regulatoren (tilbehør).
Se alle tekniske specifikationer →
Passer til
- Danfoss ECL Comfort 210 regulator
- Danfoss ECL Comfort 310 regulator, 230 V
- Danfoss ECL Comfort 310 regulator, 24 V
Tilbehør
Danfoss udeføler Esmt til ECL456 kr. inkl. moms+
Ofte stillede spørgsmål
Hvad gør denne applikationsnøgle?
Den sætter ECL Comfort 210 eller 310 til at regulere to varmekredse med vejrkompensering, ifølge Danfoss’ betjeningsguide.
Passer den til min regulator?
A260 er beregnet til ECL Comfort 210 og ECL Comfort 310 fra softwareversion 1,11, ifølge Danfoss’ betjeningsguide.
Kan jeg styre varmt brugsvand med den?
Nej. A260 dækker ikke varmtvandsbeholder eller øjeblikkeligt varmtvandssystem – det kræver en anden Danfoss-applikationsnøgle i A2xx-serien.
Hvad følger med nøglen?
En monteringsvejledning leveres med applikationsnøglen, ifølge Danfoss’ betjeningsguide.
Hvad sker der med indstillingerne, hvis strømmen går?
Ifølge Danfoss’ datablad for ECL Comfort 210 lagres applikationsparametrene i regulatoren og påvirkes ikke af strømsvigt.
Dokumentation
- Datablad ECL Comfort 210 regulator og fjernbetjening ECA 30/31 PDF · 2,1 MB
- Datablad ECL Comfort 310 regulator og fjernbetjening ECA 30/31 PDF · 3,8 MB
- Datablad Datablad ECL Comfort 210 PDF · 1,8 MB
- Brochure Vand/varmeløsninger med ECL Comfort 310 PDF · 579 KB
- Installationsvejledning ECL Comfort 210/296/310, A260 PDF · 2,4 MB
- Driftsvejledning ECL Comfort 210 / 296 / 310, A260 PDF · 2,1 MB
- Brugervejledning ECL Comfort 210/296/310 PDF · 2,9 MB
Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.
