Beskrivelse

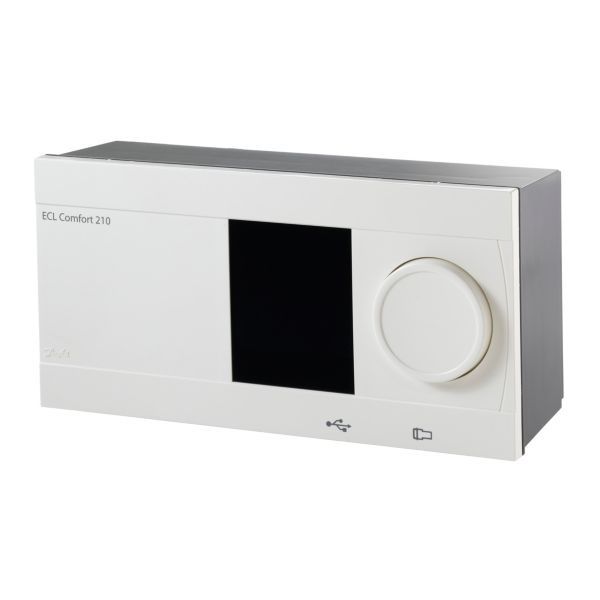

Danfoss ECL Comfort 210 er en elektronisk, vejrkompenseret temperaturregulator til fjernvarme, centralvarme og køling. Den måler udetemperaturen og regulerer fremløbstemperaturen derefter, og hele opsætningen styres af en ECL-applikationsnøgle, der sættes i regulatoren. Denne udgave kører på 230 V AC, kan styre op til 2 varmekredse og leveres uden bundpart.
Fordele
- Energibesparelse: Vejrkompenseringen tilpasser fremløbstemperaturen efter vejret, hvilket ifølge Danfoss øger komforten og sparer energi.
- Applikationsnøgle: Applikationen installeres i regulatoren med en ECL-applikationsnøgle, der indeholder applikationsdata, sprog, fabriksindstillinger og firmware.
- Kan opgraderes: Danfoss angiver, at en ECL Comfort 210 kan monteres i en ECL Comfort 310-bundpart for senere opgradering.
- Overvågning: Datalogning på displayet eller via USB, samt Modbus RS485 og master/slave-forbindelse til flere regulatorer.
- Fjernbetjening: Fjernbetjeningen ECA 30/31 med indbygget rumtemperaturføler kan tilsluttes.
Passer den til dit anlæg?
Bruges til
- Vejrkompenseret temperaturregulator til fjernvarme-, centralvarme- og kølesystemer.
- Selvstændig regulator til flere varme- og køleapplikationer med op til 2 kredse plus termostatfunktion; applikationen vælges med en ECL-applikationsnøgle i serien A2xx.
Sådan vælger du
- Denne variant: ECL Comfort 210, 230 V, uden bundpart og uden applikationsnøgle.
- Bundpart (ECL Comfort 210 kan monteres i en ECL Comfort 310-bundpart)
- Applikationsnøgle A214
- Applikationsnøgle A217
- Applikationsnøgle A230
- Applikationsnøgle A260
- Applikationsnøgle A266
- Flere kredse, M-bus og Ethernet: ECL Comfort 310
- Udeføler ESMT
- Anlægsføler ESM-11
- Dykrørsføler ESMU-100, kobber
Montering
- Montering, opstart og vedligeholdelse må kun udføres af kvalificerede og autoriserede teknikere. En sikring til ECL Comfort 210/310-installationen er typisk på maks. 10 A, og installationen bør ikke foretages, hvis der er risiko for kondensation.
- Udetemperaturføleren (ESMT) monteres på den side af bygningen, der vender mod nord, og ikke tæt på døre, vinduer eller luftudtag. Fremløbsføleren placeres højst 15 cm fra blandingspunktet.
- Medfølger: Installationsguide (uden tekst).
- Medfølger ikke: Bundpart (087H3230), ECL-applikationsnøgle.
Til installatøren
- Ind- og udgange: 8 følerindgange (Pt 1000, konfigurerbare), 2 digitale indgange, 2 trepunkts motorudgange og 4 relæudgange (230 V AC, 4 A ohmsk/2 A induktiv).
- Kommunikation: ECL 485-bus til fjernbetjening og Modbus til service, begge ikke-galvanisk isoleret.
- Montering: Lodret væg eller DIN-skinne (35 mm); alle tilslutninger sidder i bundparten, der bestilles separat.
- Driftsgrænser: Omgivelsestemperatur 0–55 °C i drift og -40…70 °C ved opbevaring/transport; kapsling IP41.
- Backup: Indstillinger lagres i EEPROM, og klokkeslæt/dato bevares mindst 72 timer uden strøm.
Se alle tekniske specifikationer →
Varianter
Tilbehør
Danfoss bundpart til ECL Comfort 310, 087H3230656 kr. inkl. moms+
Danfoss A214 ECL Applikationsnøgle3.044 kr. inkl. moms+
Danfoss A217 ECL Applikationsnøgle1.408 kr. inkl. moms+
Danfoss A230 ECL Applikationsnøgle1.304 kr. inkl. moms+
Danfoss A260 ECL Applikationsnøgle3.808 kr. inkl. moms+
Danfoss A266 ECL applikationsnøgle3.902 kr. inkl. moms+
Danfoss udeføler Esmt til ECL456 kr. inkl. moms+
Danfoss ESM-10 rumtemperaturføler Pt1000, -30…50 °C (087B1164)419 kr. inkl. moms+
Danfoss anlægsføler Esm-11408 kr. inkl. moms+
Danfoss ESMC Pt1000 anlægsføler, 2 m kabel (087N0011)365 kr. inkl. moms+
Ofte stillede spørgsmål
Følger bundparten med?
Nej. Bundparten bestilles separat (087H3230 passer til både ECL Comfort 210 og 310).
Hvordan vælges applikationen?
Regulatoren konfigureres ved at indsætte en ECL-applikationsnøgle i serien A2xx.
Hvor mange varmekredse kan den styre?
Op til 2 kredse, afhængigt af den valgte ECL-applikationsnøgle.
Kan den opgraderes senere?
Ja. ECL Comfort 210 kan monteres i en bundpart til ECL Comfort 310, hvis anlægget senere får brug for flere kredse.
Dokumentation
- Datablad ECL Comfort 210 regulator og fjernbetjening ECA 30/31 PDF · 2,1 MB
- Datablad Elektroniske regulatorer, ECL Comfort 210 PDF · 2,5 MB
- Brochure ECL 210/310 Comfort controllers for district heating, cooling and ventilation PDF · 2,4 MB
- Installationsvejledning ECL Comfort 210/210B PDF · 414 KB
- Brugervejledning ECL Comfort 210/296/310 PDF · 2,9 MB
- EU-overensstemmelseserklæring Danfoss EU VJAOA502.01 PDF · 3,1 MB
Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.
