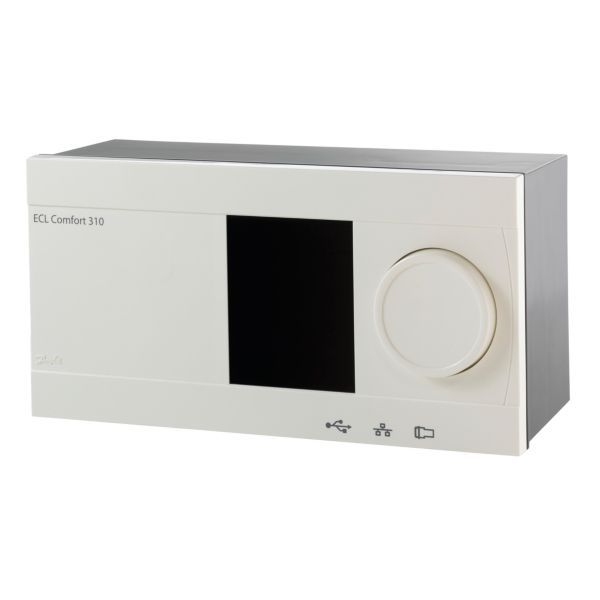

Danfoss ECL Comfort 310 regulator, 24 V AC, uden bundpart (087H3044)

6.693 kr. inkl. moms

Elektronisk regulator, der måler udetemperaturen og justerer fremløbstemperaturen i varme- og fjernvarmeanlæg efter den. Konfigureres med en ECL-applikationsnøgle.

  • Spænding: 24 V AC.
  • Varmekredse: Styrer op til 3 kredse, afhængigt af den valgte ECL-applikationsnøgle.
  • Betjening: Drejeknap og grafisk display med baggrundsbelysning.
  • Bundpart: Medfølger ikke – skal bestilles separat.

Levering 1–3 hverdage

Varenummer (SKU): 460944311 Kategori:

Beskrivelse

Danfoss ECL Comfort 310 er en elektronisk, vejrkompenseret temperaturregulator til fjernvarme, centralvarme, varmt brugsvand og ventilation. Den måler udetemperaturen og regulerer fremløbstemperaturen derefter, og hele opsætningen styres af en ECL-applikationsnøgle, der sættes i regulatoren. Denne udgave kører på 24 V AC, kan styre op til 3 varmekredse og leveres uden bundpart.

Fordele

  • Energibesparelse: Vejrkompenseringen tilpasser fremløbstemperaturen efter vejret, hvilket ifølge Danfoss øger komforten og sparer energi.
  • Applikationsnøgle: Applikationen installeres i regulatoren med en ECL-applikationsnøgle, der indeholder applikationsdata, sprog, fabriksindstillinger og firmware.
  • Samlet styring: Op til 3 varmekredse styres fra samme regulator, med indbygget tidsstyring, ferieprogram og alarmfunktioner.
  • Udvides efter behov: Udvidelsesmodulerne ECA 32 eller ECA 35 i bundparten giver flere ind- og udgange.
  • Varmtvandsfunktioner: Indbygget anti-bakterieprogram, auto-tuning og begrænsning af returtemperaturen.

Passer den til dit anlæg?

Bruges til

  • Vejrkompenseret temperaturregulator til fjernvarme-, varme-, varmtvands- og ventilationsanlæg. Op til 3 kredse kan reguleres.
  • Applikationen installeres med en ECL-applikationsnøgle; både A2xx- og A3xx-nøgler kan bruges i ECL Comfort 310.

Montering

  • Montering, opstart og vedligeholdelse må kun udføres af kvalificerede og autoriserede teknikere. En sikring til ECL Comfort 210/310-installationen er typisk på maks. 10 A, og installationen bør ikke foretages, hvis der er risiko for kondensation.
  • Udetemperaturføleren (ESMT) monteres på den side af bygningen, der vender mod nord, og ikke tæt på døre, vinduer eller luftudtag. Fremløbsføleren placeres højst 15 cm fra blandingspunktet.
  • Til montering på væg eller DIN-skinne.
  • Medfølger: Installationsguide (uden tekst).
  • Medfølger ikke: Bundpart (087H3230), ECL-applikationsnøgle.
Til installatøren
  • Ind- og udgange: 10 følerindgange (Pt 1000, konfigurerbare), 4 digitale indgange, 3 trepunkts motorudgange og 6 relæudgange (24 V AC, 4 A ohmsk/2 A induktiv).
  • Kommunikation: ECL 485-bus til fjernbetjening og M-bus til varmemålere (begge ikke-galvanisk isolerede) samt Modbus til SCADA-systemer (galvanisk isoleret).
  • Montering: Lodret væg eller DIN-skinne (35 mm); alle tilslutninger sidder i bundparten, der bestilles separat.
  • Driftsgrænser: Omgivelsestemperatur 0–55 °C i drift og -40…70 °C ved opbevaring/transport; kapsling IP41.
  • Datalogning: Op til 10 dage for 14 parametre, og klokkeslæt/dato bevares mindst 72 timer uden strøm.
  • Kabling: Samlet længde af buskabel og følerkabler maks. 200 m.

Varianter

Tilbehør

Ofte stillede spørgsmål

Følger bundparten med?
Nej. Bundparten bestilles separat – 087H3230 er bundparten til ECL Comfort 310, og en ECL Comfort 210 kan ifølge Danfoss også monteres i den.

Hvordan vælges applikationen?
Regulatoren konfigureres ved at indsætte en ECL-applikationsnøgle, fx A2xx eller A3xx som A390.

Hvor mange varmekredse kan den styre?
Op til 3 kredse, afhængigt af den valgte ECL-applikationsnøgle.

Kan den aflæse varmemålere?
Ja, via indbygget M-Bus-kommunikation, med forbindelse til op til 5 energimålere.

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeElektronisk, vejrkompenseret temperaturregulator
ModelECL Comfort 310
Danfoss kodenr.087H3044
Forsyningsspænding24 V AC (22–26 V), 50 Hz
Effektforbrug5 W
ApplikationskildeMed ECL-applikationsnøgle
Antal varmekredse3
Antal varmtvandskredsløb2
Antal varmtvandsbeholderkredse1
Antal komfortperioder pr. dag3
Følerindgange10 stk., Pt 1000, konfigurerbare
TemperaturfølertypePt 1000 (1000 ohm ved 0 °C), IEC 751B, område -60…150 °C
Digitale indgange4
Digital indgangstype12 V pull-up mulig
Analog indgang0–10 V, opløsning 9 bit
3-punkts motorudgange3
Relæudgange6 (24 V AC, 4 A ohmsk/2 A induktiv)
Pumpeudgange5
Belastning på aktuatorudgang15 VA
KommunikationECL 485-bus og M-bus (begge ikke-galvanisk isoleret), Modbus (galvanisk isoleret, 500 V)
M-busForbindelse til maks. 5 energimålere, M-Bus-master iht. DS/EN 1434-3:1997
Maks. kabellængde i alt (buskabel og følerkabler)200 m
Generelle funktionerAlarmfunktioner, cirkulationspumpemotion, reguleringsventilmotion, ekstern tilsidesættelsesfunktion, frostsikring, ferieprogram, master-slavenetværk, motorbeskyttelse, fjernstyringstilslutning, synlig temperaturlogning
VarmtvandsfunktionerAnti-bakterieprogram, auto-tuning, returtemperaturindflydelse
Varmekurveindstilling til varmekreds6 punkter, hældning
TidskontakttypeUge
TidsstyringUr, min. backup-tid for klokkeslæt og dato 72 timer
DatalogningOp til 10 dage for 14 parametre
Backup af indstillinger og dataFlash-hukommelse
MenusprogCa. 22 sprog
Omgivelsestemperatur0–55 °C
OmgivelsesfugtighedMaks. 65 % RH
Opbevarings- og transporttemperatur-40…70 °C
KapslingsklasseIP41
MonteringLodret væg eller DIN-skinne (35 mm)
Display / betjeningGrafisk monokrom LCD dot matrix med baggrundslys, 128 × 96 punkter, trykdrejeknap
BundpartMedfølger ikke
GodkendelserCE (EMC-direktiv, LVD-direktiv), RoHS, EN 60730
Mærke
Varenummer460944311
EAN5710104013251
Vægt0,678 kg
