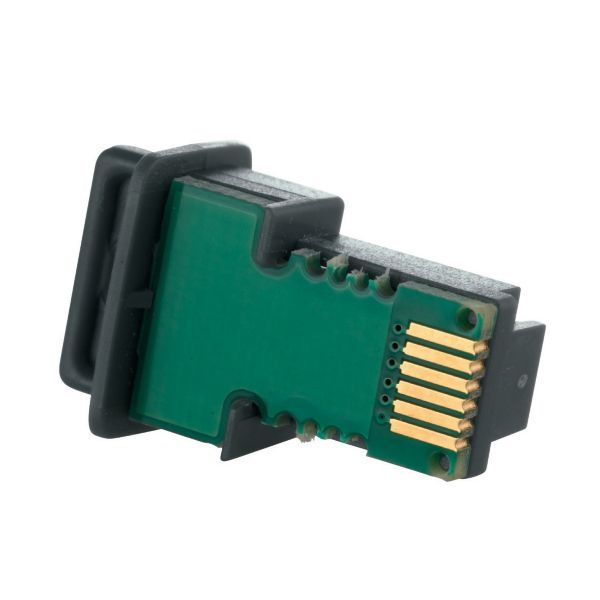

Danfoss A230 ECL Applikationsnøgle

1.304 kr. inkl. moms

Programnøglen, der giver regulatoren vejrkompenseret styring af fremløbstemperaturen i et varmeanlæg.

  • Anvendelse: Vejrkompenseret fremløbstemperatur i 1 varmekreds
  • Kapacitet: Styrer 1 motorventil og 1 pumpe
  • Kompatibilitet: Til ECL Comfort-regulatorer

Levering 1–3 hverdage

Varenummer (SKU): 460944412 Kategori:

Beskrivelse

Danfoss ECL applikationsnøgle A230 indlæser programmet til vejrkompenseret fremløbstemperaturstyring af et varmeanlæg i en ECL Comfort-regulator. Nøglen indeholder flere undertyper, bl.a. A230.1 til varmeanlæg med cirkulationspumpestyring og elektronisk bypass og A230.2 til fremløbstemperaturstyring af køleanlæg.

Fordele

  • Vejrkompensering: Fremløbstemperaturen følger udetemperaturen, og nøglen giver rumtemperaturstyring og glidende returtemperaturbegrænsning.
  • Begrænsning og overvågning: Nøglen kan begrænse flow og effekt og har vindkompensering, frostbeskyttelse og alarmfunktion.
  • Også til køling: Undertype A230.2 styrer fremløbstemperaturen i et køleanlæg.
  • Elektronisk bypass: Undertyperne A230.1 og A230.4 sikrer tilstrækkelig fremløbstemperatur fra fjernvarmeværket til opvarmning af en selvvirkende varmtvandskreds.

Passer den til dit anlæg?

Bruges til

  • Program til ECL Comfort 210, 296 og 310: vejrkompenseret fremløbstemperatur i 1 varmekreds med 1 motorventil og 1 pumpe.
  • Flere undertyper til varmeanlæg og en undertype til fremløbstemperaturstyring af køleanlæg (A230.2).

Montering

  • Nøglen sættes i en ECL Comfort 210, 296 eller 310; følere, motorventiler og pumper tilsluttes efter applikationseksemplerne i installationsvejledningen, der følger med nøglen.
  • Medfølger: Installationsvejledning med applikationseksempler og eltilslutninger.
  • Medfølger ikke: Regulator, bundpart og følere (bestilles separat).
Til installatøren
  • Regulatorudgange: 1 × 3-punkts, 2 × 2-punkts.
  • Kredse: 1 varmekreds, 0 varmtvandskredse.
  • Firmware: Danfoss angiver, at A230 er kompatibel med ECL Comfort 210 og 310 fra firmwareversion 1.11 og med ECL Comfort 296 fra firmwareversion 1.58. Firmwareversionen vises ved regulatorens opstart og under Generelle regulatorindstillinger i System.
  • Elektronisk bypass: Bruges i undertyperne A230.1 og A230.4 til at sikre tilstrækkelig fremløbstemperatur fra fjernvarmeværket til opvarmning af en selvvirkende varmtvandskreds.
  • ECL Comfort 310: Udvidelsesmodulet ECA 32 kan via en 0–10 V udgang styre en moduleret motortype, fx Danfoss AME, og kan udvide antallet af indgange til overvågning via ECL Portal.
  • Kommunikation: ECL Comfort 296 og 310 giver M-bus, Modbus og Ethernet; der kan tilsluttes op til to fjernbetjeninger ECA 30 eller ECA 31.
  • Opsætning: Følere, motorventiler og pumper tilsluttes efter applikationseksemplerne i installationsvejledningen, der leveres med applikationsnøglen.

Passer til

Varianter

Tilbehør

Ofte stillede spørgsmål

Hvilke regulatorer passer ECL applikationsnøgle A230 til?
ECL Comfort 210, 296 og 310.

Virker nøglen i den regulator, jeg har i forvejen?
Danfoss angiver, at A230 er kompatibel med ECL Comfort 210 og 310 fra firmwareversion 1.11 og med ECL Comfort 296 fra firmwareversion 1.58. Firmwareversionen vises, når regulatoren starter op, og under Generelle regulatorindstillinger i System.

Hvad styrer A230 i et varmeanlæg?
Vejrkompenseret fremløbstemperatur i 1 varmekreds med 1 motorventil (3-punkts) og 1 pumpe.

Kan A230 også bruges til et køleanlæg?
Ja, undertype A230.2 er til fremløbstemperaturstyring af køleanlæg.

Følger regulator og følere med nøglen?
Nej. Regulator, bundpart og følere bestilles separat. Der følger en installationsvejledning med nøglen.

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeECL applikationsnøgle A230
ModelFlere undertyper til varmeanlæg (bl.a. A230.1) og køleanlæg (A230.2)
Danfoss kodenr.087H3802
ApplikationVejrkompensering
Antal varmekredse1
Antal varmtvandskredse0
Antal motorventiler1
Antal pumper1
Regulatorudgange1 × 3-punkts, 2 × 2-punkts
Passer tilECL Comfort 210/296/310
Nettovægt0,031 kg
Bruttovægt0,204 kg
Mærke
Varenummer460944412
EAN5710104014104
