Beskrivelse

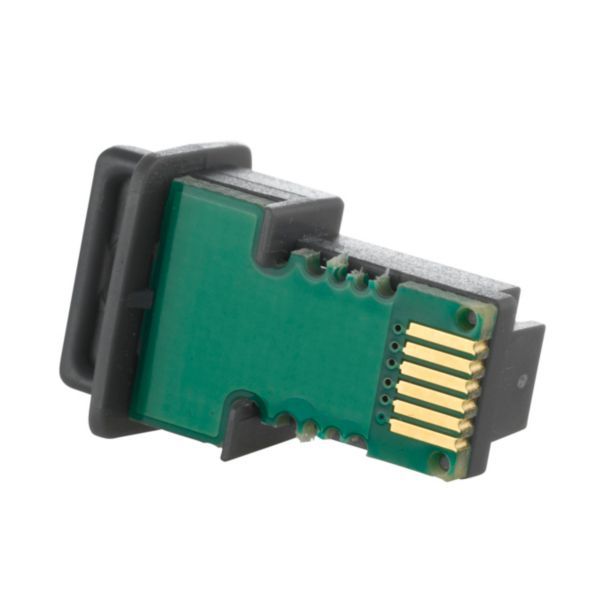

ECL-applikationsnøglen A390 konfigurerer en Danfoss ECL Comfort 310 til anlæg med op til tre vejrkompenserede varmekredse og én varmtvandskreds. Nøglen indsættes i regulatoren, som derefter henter den valgte applikation (A390.1, A390.2, A390.3 m.fl.).
Fordele
- Automatisk opsætning: Applikationen, sproget, fabriksindstillingerne og firmwaren indlæses fra nøglen, så regulatoren ikke skal programmeres manuelt.
- Flere anlægsopbygninger i én nøgle: A390 dækker 3 varmekredse og 1 varmtvandskreds, med undertyper til kombinationer af varme-, varmtvands- og kølekredse.
- Styring af flere komponenter: Op til 3 motorventiler og 5 pumper.
- Varmtvandsbeholder og ladesystem: Nøglen understøtter både varmtvandsbeholder og ladesystem med beholder.
- Sikker mod strømsvigt: Applikationsparametrene lagres i regulatoren og påvirkes ikke af strømsvigt.
Passer den til dit anlæg?
Bruges til
- Applikationsnøgle til ECL Comfort 310 til anlæg med flere kredse, fx A390.1: 3 varmekredse med 3-punktsstyring, A390.2: 3 varmekredse med analog styring, A390.3: 3 kølekredse.
- Undertyperne A390.11-A390.13 dækker 1 varme-/varmtvandskreds eller varmtvandsladningskreds plus 2 varmekredse.
Sådan vælger du
- Denne variant: A390, kun til ECL Comfort 310 (serie 3xx kan kun bruges i ECL Comfort 310).
- ECL Comfort 310, 230 V
- ECL Comfort 310, 24 V
- 2 varmekredse og 1 brugsvandskreds: applikationsnøgle A376
- Undertyperne A390.2, A390.3, A390.11, A390.12 og A390.13 kan bruge det interne I/O-modul ECA 32 til 0–10 V-styring af motorer
Montering
- Applikationsnøglen sættes i Danfoss ECL Comfort 310, som derefter henter den valgte applikation.
- ECA 32 placeres i bundparten på ECL Comfort 310, hvis en af undertyperne kræver det ekstra I/O-modul.
- Udetemperaturføleren (ESMT) og fremløbsføleren følger ikke med nøglen, men hører til installationen af ECL Comfort 310.
- Medfølger: ECL-applikationsnøgle A390.
- Medfølger ikke: ECL Comfort 310-regulator (nøglen sættes i regulatoren).
Til installatøren
- Undertyper: A390.1 (3 varmekredse, 3-punktsstyring), A390.2 (3 varmekredse, analog styring), A390.3 (3 kølekredse), A390.11-A390.13 (1 varme-/varmtvandskreds eller varmtvandsladningskreds plus 2 varmekredse).
- Softwareversion: Danfoss angiver, at applikationsnøglen A390 er i overensstemmelse med ECL Comfort 310 fra software-(firmware-)version 1.11. Versionen kan ses ved start af regulatoren og under “Generelle regulatorindstillinger” i “System”.
- Firmwareopdatering: Regulatorens software opdateres automatisk, når nøglen sættes i. Under opdateringen må nøglen ikke fjernes, og strømmen må ikke afbrydes – afbrydes strømmen, mens timeglasset vises, fungerer regulatoren ikke.
- I/O-udvidelse: Undertyperne A390.2, A390.3, A390.11, A390.12 og A390.13 kan bruge det interne I/O-modul ECA 32 til 0–10 V-styring af motorer. ECA 32 placeres i bundparten på ECL Comfort 310.
- Fjernbetjening: Op til to fjernbetjeninger ECA 30 eller ECA 31 kan tilsluttes, og fjernbetjeningens indbyggede rumtemperaturføler kan anvendes.
- Følerplacering: Udetemperaturføleren (ESMT) monteres på den side af bygningen, der vender mod nord, og ikke tæt på døre, vinduer eller luftudtag. Fremløbsføleren placeres højst 15 cm fra blandingspunktet.
- Gulvtørring: Nøglen indeholder et gulvtørreprogram; Danfoss oplyser, at dokumentationen for det kun findes på engelsk og tysk.
- Strømsvigt: Applikationsparametrene lagres i regulatoren og påvirkes ikke af strømsvigt.
Se alle tekniske specifikationer →
Passer til
Varianter
- ECL applikationsnøgle A376
- ECL applikationsnøgle A214
- ECL applikationsnøgle A217
- ECL applikationsnøgle A230
- ECL applikationsnøgle A260
- ECL applikationsnøgle A266
Tilbehør
Danfoss ECA 32 I/O-udvidelsesmodul til ECL Comfort 310/310B, 087H32023.172 kr. inkl. moms+
Ofte stillede spørgsmål
Hvilken regulator passer nøglen til?
Kun til Danfoss ECL Comfort 310 – producenten angiver, at serie 3xx-nøgler kun kan bruges i ECL Comfort 310. Danfoss oplyser desuden, at A390 er i overensstemmelse med ECL Comfort 310 fra software-(firmware-)version 1.11.
Hvor mange kredse kan den styre?
Op til 3 varmekredse og 1 varmtvandskreds, med styring af 3 motorventiler og op til 5 pumper.
Hvad sker der med indstillingerne ved strømsvigt?
Applikationsparametrene lagres i regulatoren og påvirkes ikke af strømsvigt.
Skal jeg bruge en app eller smartphone?
Nej. Nøglen indsættes direkte i ECL Comfort 310, som henter applikationen fra den.
Dokumentation
- Datablad ECL Comfort 310 regulator og fjernbetjening ECA 30/31 PDF · 3,8 MB
- Installationsvejledning ECL Comfort 310, application A390 PDF · 2,8 MB
- Driftsvejledning ECL Comfort 310, applikation A390 PDF · 2,4 MB
- Brugervejledning ECL Comfort 210/296/310 PDF · 2,9 MB
Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.
