Beskrivelse

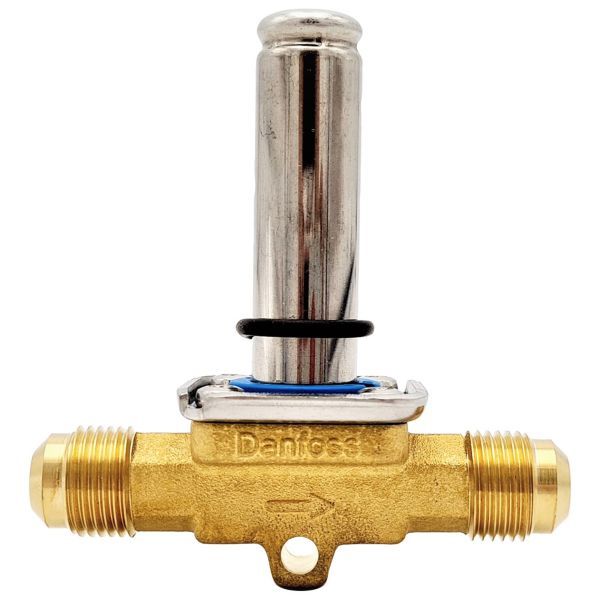

Danfoss EVR 3 er en direkte styret magnetventil til væske-, suge- og varmgasledninger i køle-, frost- og airconditionanlæg. Ventilen er normalt lukket (NC), har 3/8″ flare (10 mm) og en dysestørrelse på 3,3 mm. Danfoss sælger ventil og spole hver for sig.
Fordele
- Virker uden trykforskel: Ventilen er direkte styret, så Danfoss angiver et mindste differenstryk på 0 bar for EVR 2–EVR 3.
- Afrimning: Danfoss angiver en medietemperatur på maks. 130 °C under afrimning.
- Spolevalg: Danfoss angiver et bredt udvalg af spoler til AC og DC.
- Kølemiddelgruppe: Danfoss angiver, at EVR 2–15 med flaretilslutning kun er godkendt til A1- og A2L-kølemidler.
- Direkte styring: Ventilpladen sidder direkte på ankeret, så ventilen åbner for fuldt flow uden servofunktion.
- Flaretilslutning: Ventilen monteres med flareforskruning, så der ikke skal loddes på ventilen.
Passer den til dit anlæg?
Bruges til
- Væske-, suge- og varmgasledninger i køle-, frost- og airconditionanlæg.
Sådan vælger du
- Denne variant: EVR 3, 3/8″ flare (10 mm)
- Samme ventil med 3/8″ lodde: EVR 3
- Samme ventil med 1/4″ lodde: EVR 3
Montering
- Monteres i røret af autoriseret kølemontør; spolen (AC eller DC) bestilles separat.
- Flareversionen monteres med flareforskruning uden lodning på ventilen.
- Medfølger ikke: spole (vælges separat som AC- eller DC-spole).
Til installatøren
- Direkte styring: Danfoss angiver, at EVR 2–EVR 3 er direkte styrede – ankeret med ventilpladen trækkes op i spolens magnetfelt, og ventilen åbner for fuldt flow. Uden strøm på spolen lukker indgangstrykket og fjederkraften ventilen.
- Kølemiddelbegrænsning: Danfoss angiver, at EVR 2–15 med flaretilslutning kun er godkendt til A1- og A2L-kølemidler. R290, R600 og R600a står ikke på Danfoss’ kølemiddelliste for 032F8116.
- Driftsgrænser: Maks. driftstryk 45,2 bar. Danfoss’ 49 bar MWP (PED) gælder EVR 2–EVR 22 med LODDEtilslutning og er ikke oplyst for denne flareudgave.
- Medietemperatur: -40…105 °C, maks. 130 °C under afrimning. Omgivelsestemperatur -40…80 °C.
- Forbehold for R1234ze: Danfoss angiver en medietemperatur på -20…90 °C (105 °C ved forbigående drift) for R1234ze.
- MOPD (maks. åbningsdifferenstryk) afhænger af spolen; ved en 10 W AC-spole angiver Danfoss 38 bar.
- Olier: AB, PAG, PAO, POE, PVE og MO.
- Manuel betjening: Manuel spindel findes kun på EVR 6–EVR 25 NC. Danfoss angiver, at alle EVR NC- og NO-ventiler i stedet kan betjenes manuelt ved at tage spolen af og tvinge ventilen åben eller lukket med en magnetventiltester (permanentmagnet, kodenr. 018F0091).
Se alle tekniske specifikationer →
Varianter
Tilbehør
Danfoss EVR 2-3 servicesæt Anvendes til EVR 2-3582 kr. inkl. moms+
Altech kølekobberrør, blødt i ring, 3/8'' x 0,85 mm, maks. 96 bar, 15 m1.073 kr. inkl. moms+
Ofte stillede spørgsmål
Følger spolen med?
Nej. Danfoss angiver, at EVR-ventiler og spoler sælges hver for sig.
Kan ventilen åbne, når der næsten ikke er trykforskel?
Ja. Danfoss angiver, at EVR 2–EVR 3 arbejder med et mindste differenstryk på 0 bar.
Kan ventilen bruges med brændbare kølemidler som R290 eller R600a?
Nej. Danfoss angiver, at EVR 2–15 med flaretilslutning kun er godkendt til A1- og A2L-kølemidler, og R290, R600 og R600a står ikke på kølemiddellisten for 032F8116.
Hvor varmt må mediet blive?
Danfoss angiver -40…105 °C og maks. 130 °C under afrimning. For R1234ze angiver Danfoss -20…90 °C (105 °C ved forbigående drift).
Kan jeg åbne ventilen manuelt?
Ventilen har ikke manuel spindel – den findes kun på EVR 6–EVR 25 NC. Danfoss angiver, at alle EVR NC- og NO-ventiler kan betjenes manuelt ved at tage spolen af og bruge en magnetventiltester (permanentmagnet, kodenr. 018F0091).
Hvad betyder NC?
NC står for normalt lukket: ventilen er lukket, når spolen ikke har strøm.
Dokumentation
- Datablad Solenoid valve Type EVR 2 - EVR 40 PDF · 3,4 MB
- Datablad Spare parts and accessories, Solenoid valve Types EVR 2 - EVR 40 (Version 1 and Version 2) PDF · 4,5 MB
- Brochure Enhanced reliability and savings with EVR - Release 2017 PDF · 329 KB
- Installationsvejledning Solenoid valve. Types EVR 2 - EVR 22 (For EVR2-3: 032Fxxxx / EVR 4-22: 032Lxxxx) PDF · 1,4 MB
- Servicevejledning SERVICE GUIDE. Solenoid valve. Types EVR 2 - EVR 22 (For EVR2-3: 032Fxxxx / EVR 4-22: 032Lxxxx) PDF · 1,1 MB
- Servicevejledning SERVICE GUIDE. Solenoid valve. Types EVR 2 - EVR 22 (For EVR2-3: 032Fxxxx / EVR 4-22: 032Lxxxx) PDF · 1,2 MB
- Produkt miljøerklæring EPD for Solenoid Valve EVR 15, Flare PDF · 1,8 MB
- EU-overensstemmelseserklæring Danfoss EU 033F0688.AK PDF · 893 KB
Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.
