Beskrivelse

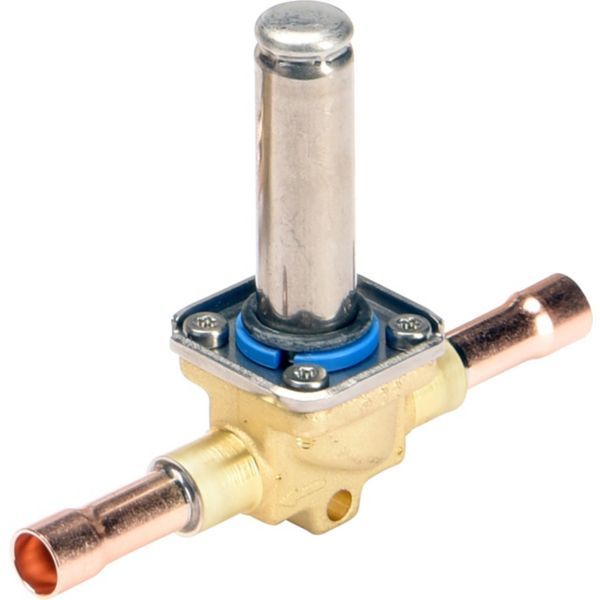

Danfoss EVR 6 er en servostyret magnetventil til køleanlæg. Den kan sidde i væske-, suge- eller varmgasledningen og bruges med de fleste kølemidler. Denne udgave er normalt lukket (NC) med 3/8″ ODF-loddeender og kv 1 m³/h. Ventil og spole sælges separat.
Fordele
- Valgfri spole: Ventil og spole sælges hver for sig, og der fås et bredt udvalg af AC- og DC-spoler, så samme ventil kan bruges til forskellige styrespændinger.
- Service: Ventilhuset kan blive siddende i røret ved service – kun de indvendige dele skiftes, og Danfoss leverer servicesæt.
- Loddeender: Forlængede loddeender gør, at ventilen ikke skal skilles ad, når den loddes ind.
- Driftstryk: Danfoss angiver et maks. driftstryk på 45,2 bar.
- Godkendte kølemidler: R410A, R32, R290 og R600a står blandt de kølemidler, Danfoss godkender til denne ventil.
Passer den til dit anlæg?
Bruges til
- Køle-, frost- og airconditionanlæg, hvor kølemiddelstrømmen skal åbnes og lukkes elektrisk. EVR kan sidde i væske-, suge- eller varmgasledningen.
- Danfoss nævner køleanlæg i aircondition- og fødevarebranchen, fx kølerum, frysediske og køleskabe, samt ismaskiner og flødeismaskiner. I sugeledningen bruges magnetventilen desuden til afrimning i den type maskiner.
- Lodde-udgaven uden manuel spindel kan bruges med brændbare kølemidler som R290, R32 og R600a (valideret efter bl.a. ATEX, ISO 5149 og IEC 60335-2-40).
Sådan vælger du
- Denne variant: EVR 6 NC (lukket uden strøm), 3/8″ lodde, kv 1 m³/h.
- EVR 4 til EVR 22 er servostyrede. EVR 6 skal have mindst 0,03 bar differenstryk for at åbne. Ved næsten intet differenstryk vælges en direkte styret EVR 3 (0 bar).
- Danfoss henviser til beregningsprogrammet Coolselector®2 for kapacitet med andre kølemidler og driftsforhold.
- Anden størrelse: EVR 3, 1/4″ flare
- Anden størrelse: EVR 6, 3/8″ flare (kv 1 m³/h)
- Anden størrelse: EVR 6, 1/2″ lodde (kv 1 m³/h)
- Anden størrelse: EVR 10, 1/2″ flare (kv 2,2 m³/h)
- Anden størrelse: EVR 20, 7/8″ lodde (kv 6 m³/h)
- Anden størrelse: EVR 25, 1 1/8″ lodde (kv 9,8 m³/h)
- Anden størrelse: EVR 3, 1/4″ lodde
- Anden størrelse: EVR 3, 3/8″ lodde
- Anden størrelse: EVR 3, 3/8″ flare
- Anden størrelse: EVR 10, 1/2″ lodde (kv 2,2 m³/h)
- Anden størrelse: EVR 10, 5/8″ flare
Montering
- Pilen på ventilhuset skal følge den normale strømningsretning. Undgå modsat flow, da det giver ustabil funktion og kan skade ventilen på sigt.
- Danfoss anbefaler altid en filtertørrer i anlægget.
- Spolen bestilles separat. Sæt aldrig strøm på spolen, når den er taget af ventilen, da spolen kan tage skade, og der er risiko for personskade og forbrænding.
- Ved anlæg med brændbart kølemiddel anbefaler Danfoss i lande, hvor sikkerhedsstandarder ikke er en fast del af sikkerhedssystemet, at installatøren får anlægget godkendt af tredjepart.
- Det godkendte maksimale arbejdstryk er ifølge Danfoss markeret på ankerrøret.
- Medfølger ikke: Spole (bestilles separat, fx BN230AS).
Til installatøren
- Service: Ventilhuset kan blive siddende i røret; kun de indvendige dele skiftes med Danfoss’ servicesæt.
- Spole: Sæt aldrig strøm på spolen, når den er taget af ventilen – risiko for skade på spolen samt person- og forbrændingsskade.
- Montering: Pilen på ventilhuset skal følge strømningsretningen; modsat flow giver ustabil funktion og kan skade ventilen. Danfoss anbefaler altid en filtertørrer i anlægget.
- Brændbare kølemidler: Lodde-udgaven uden manuel spindel er valideret til R290, R32 og R600a efter bl.a. ATEX, ISO 5149 og IEC 60335-2-40.
- Driftstryk: Det godkendte maksimale arbejdstryk er markeret på ankerrøret; PED-udgaven er mærket 49 bar.
Se alle tekniske specifikationer →
Varianter
- Danfoss EVR 3 flare 1/4″ magnetventil
- Danfoss EVR 6 flare 3/8″ magnetventil
- Danfoss EVR 6 lodde 1/2″ magnetventil
- Danfoss EVR 10 flare 1/2″ magnetventil
- Danfoss EVR 20 lodde 7/8″ magnetventil
- Danfoss EVR 25 lodde 1 1/8″ magnetventil
Tilbehør
Danfoss BN230AS spole661 kr. inkl. moms+
Altech kølekobberrør, blødt i ring, 3/8'' x 0,85 mm, maks. 96 bar, 15 m1.073 kr. inkl. moms+
Ofte stillede spørgsmål
Følger spolen med ventilen?
Nej, spolen bestilles separat, fx BN230AS.
Hvad er maks. driftstryk og medietemperatur?
Danfoss angiver et maks. driftstryk på 45,2 bar og en medietemperatur på -40…105 °C (maks. 130 °C under afrimning).
Hvilken tilslutning har ventilen?
3/8″ ODF loddeender, ligeløb.
Hvilket differenstryk kræver ventilen for at åbne?
Mindst 0,03 bar (servostyret).
Hvor i kølekredsen kan ventilen sidde?
I væske-, suge- eller varmgasledningen.
Dokumentation
- Datablad Solenoid valve Type EVR 2 - EVR 40 PDF · 3,4 MB
- Datablad Spare parts and accessories, Solenoid valve Types EVR 2 - EVR 40 (Version 1 and Version 2) PDF · 4,5 MB
- Brochure Enhanced reliability and savings with EVR - Release 2017 PDF · 329 KB
- Installationsvejledning Service kit for solenoid valves Type EVR 4 - EVR 8 (EVO 102 and EVO 202 PDF · 574 KB
- Installationsvejledning Solenoid valve. Types EVR 2 - EVR 22 (For EVR2-3: 032Fxxxx / EVR 4-22: 032Lxxxx) PDF · 1,4 MB
- Servicevejledning SERVICE GUIDE. Solenoid valve. Types EVR 2 - EVR 22 (For EVR2-3: 032Fxxxx / EVR 4-22: 032Lxxxx) PDF · 1,1 MB
- Servicevejledning SERVICE GUIDE. Solenoid valve. Types EVR 2 - EVR 22 (For EVR2-3: 032Fxxxx / EVR 4-22: 032Lxxxx) PDF · 1,2 MB
- Produkt miljøerklæring EPD for Solenoid valve, EVR 6 PDF · 1,7 MB
- EU-overensstemmelseserklæring Danfoss EU 033F0688.AK PDF · 893 KB
Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.
