Beskrivelse

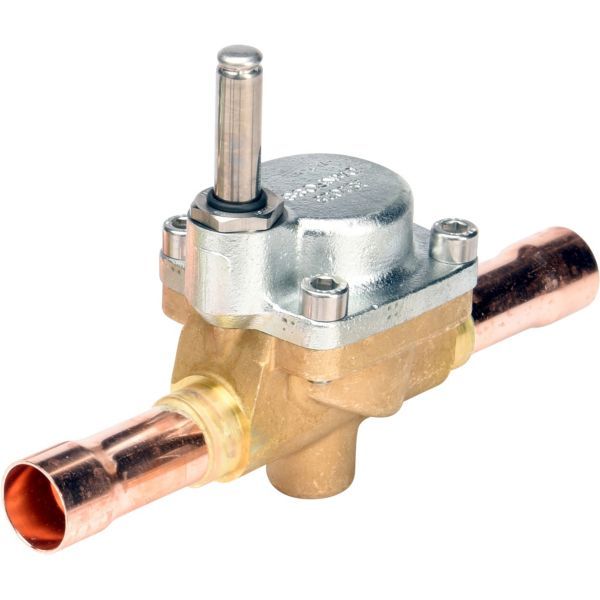

Danfoss EVR 25 er en servostyret magnetventil (servostempel) til køleanlæg. Den kan sidde i væske-, suge- eller varmgasledningen og bruges med de fleste kølemidler – også brandbare. Denne udgave er normalt lukket (NC) med 1 1/8″ loddestudse og kv 9,8 m³/h. Ventil og spole sælges separat.
Fordele
- Kølemiddelvalg: Danfoss angiver ventilen til de fleste kølemidler, også brandbare.
- Loddeender: Forlængede loddeender, så ventilen ikke skal skilles ad, når den loddes i.
- Medietemperatur: Danfoss oplyser, at ventilen er beregnet til medietemperaturer op til 105 °C.
- Spolevalg: Danfoss har et bredt udvalg af spoler til AC og DC, så samme ventilhus kan bruges til flere styrespændinger.
- Service: Topdelen kan afmonteres, så ventilhuset kan blive siddende i røret, og Danfoss fører reservedele til ventilen.
Passer den til dit anlæg?
Bruges til
- Køle-, frost- og airconditionanlæg, hvor kølemiddelstrømmen skal åbnes og lukkes elektrisk. EVR kan sidde i væske-, suge- eller varmgasledningen.
- Danfoss nævner bl.a. walk-in kølerum, frysediske og køleskabe i fødevarebranchen, ismaskiner og softicemaskiner samt varmepumper og chillere.
- Danfoss’ kølemiddelliste for 032L2201 omfatter bl.a. R22, R32, R134a, R290, R404A, R407C, R410A, R448A, R449A, R513A, R600 og R600a. Den nominelle kapacitetstabel har dog ingen værdier for R32, R290 og R600a.
Sådan vælger du
- Denne variant: EVR 25 NC (lukket uden strøm), 1 1/8″ loddestudse, kv 9,8 m³/h. Spolen bestilles separat.
- EVR 25 er en servostyret stempelventil, der kræver mindst 0,2 bar differenstryk for sikker drift. Ved lavere differenstryk vælges en mindre EVR.
- Danfoss henviser til beregningsprogrammet Coolselector®2 for kapacitet med andre kølemidler og driftsforhold.
- Anden størrelse: EVR 3, 1/4″ flare (kv 0,27 m³/h)
- Anden størrelse: EVR 6, 3/8″ flare (kv 1 m³/h)
- Anden størrelse: EVR 6, 3/8″ lodde (kv 1 m³/h)
- Anden størrelse: EVR 6, 1/2″ lodde (kv 1 m³/h)
- Anden størrelse: EVR 10, 1/2″ flare (kv 2,2 m³/h)
- Anden størrelse: EVR 20, 7/8″ lodde (kv 6 m³/h)
- Anden størrelse: EVR 3, 1/4″ lodde (kv 0,27 m³/h)
- Anden størrelse: EVR 3, 3/8″ lodde (kv 0,27 m³/h)
- Anden størrelse: EVR 3, 3/8″ flare (kv 0,27 m³/h)
- Anden størrelse: EVR 10, 1/2″ lodde (kv 2,2 m³/h)
- Anden størrelse: EVR 15, 5/8″ flare
Montering
- Loddetilslutning: 1 1/8″ loddestudse (ODF). De forlængede loddeender betyder, at ventilen ikke skal skilles ad, når den loddes i.
- Spolen bestilles separat og sættes på ventilen.
- Afbryd altid strømmen til spolen, når den er taget af ventilen.
- Medfølger ikke: Spole.
Til installatøren
- Spole: Bestilles separat. Afbryd altid strømmen til spolen, når den er taget af ventilen – spolen kan blive beskadiget, og der er risiko for forbrænding og personskade.
- Brandbare kølemidler: I lande, hvor sikkerhedsstandarder ikke er en fast del af sikkerhedssystemet, anbefaler Danfoss, at installatøren får anlægget godkendt af tredjepart.
- Driftsgrænser: Maks. driftstryk 45,2 bar, maks. åbningsdifferenstryk 38 bar med 10 W AC-spole, min. åbningsdifferenstryk 0,2 bar, omgivelsestemperatur -40–80 °C.
- Medietemperatur: -40–105 °C, dog maks. 130 °C under afrimning.
- Manuel betjening: Danfoss oplyser ingen mulighed for manuel betjening på denne udgave (032L2201).
- Kapacitet: Danfoss’ nominelle kapacitetstabel for EVR 25 har værdier for R22/R407C, R134a, R404A/R507 og R410A, men ingen værdier for R32, R290 og R600a. Brug Coolselector 2 til kapaciteten ved egne driftsforhold.
Se alle tekniske specifikationer →
Varianter
Tilbehør
Altech kølekobberrør, hårde lige længder, 1 1/8'' x 1,90 mm, 130 bar, 5 m3.035 kr. inkl. moms+
Ofte stillede spørgsmål
Følger spolen med ventilen?
Nej, spolen bestilles separat, ifølge Danfoss’ produktdata.
Hvor i kølekredsen kan ventilen monteres?
I væske-, suge- eller varmgasledningen.
Kan ventilen bruges med brandbare kølemidler?
Danfoss’ kølemiddelliste for 032L2201 omfatter bl.a. R290, R600 og R600a. Vær opmærksom på, at den nominelle kapacitetstabel ikke har værdier for R290 og R600a – brug Coolselector 2 til at vælge ventil til disse kølemidler.
Hvad skal differenstrykket mindst være, før ventilen åbner?
0,2 bar, ifølge Danfoss’ produktdata.
Kan ventilen betjenes manuelt?
Nej. Danfoss oplyser ingen mulighed for manuel betjening på denne udgave.
Dokumentation
- Datablad Solenoid valve Type EVR 2 - EVR 40 PDF · 3,4 MB
- Datablad Spare parts and accessories, Solenoid valve Types EVR 2 - EVR 40 (Version 1 and Version 2) PDF · 4,5 MB
- Brochure Enhanced reliability and savings with EVR - Release 2017 PDF · 329 KB
- Installationsvejledning Solenoid valve. Types EVR 25 (032Lxxxx) PDF · 744 KB
- EU-overensstemmelseserklæring Danfoss EU 033F0688.AK PDF · 893 KB
Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.
