Beskrivelse

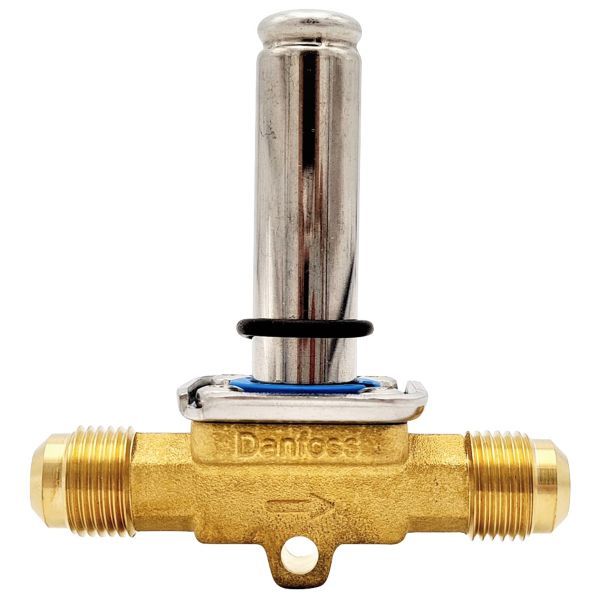

Danfoss EVR 10 er en servostyret magnetventil til køleanlæg. Den kan sidde i væske-, suge- eller varmgasledningen, og flareudgaven er godkendt til kølemidler i klasse A1 og A2L. Denne udgave er normalt lukket (NC) med 1/2″ flaretilslutning og kv 2,2 m³/h. Ventil og spole sælges separat.
Fordele
- Kølemidler: Danfoss angiver flaretilslutninger på EVR 2 til EVR 15 som godkendt til kølemidler i klasse A1 og A2L, og ventilen er kompatibel med AB-, MO-, PAG-, PAO-, POE- og PVE-olier.
- Spolevalg: Ventil og spole sælges hver for sig, og Danfoss angiver et bredt udvalg af AC- og DC-spoler til EVR, fx BN230AS.
- Medietemperatur: -40…105 °C, og Danfoss angiver maks. 130 °C under afrimning.
- Service: Danfoss skriver om EVR-serien, at ventilhuset kan blive siddende, mens de indvendige dele skiftes.
Passer den til dit anlæg?
Bruges til
- Køle-, frost- og airconditionanlæg, hvor kølemiddelstrømmen skal åbnes og lukkes elektrisk. EVR kan sidde i væske-, suge- eller varmgasledningen.
- Danfoss nævner bl.a. walk-in kølerum, frysediske og køleskabe i fødevarebranchen, ismaskiner og softicemaskiner samt varmepumper og chillere.
- Flaretilslutninger på EVR 2 til EVR 15 er kun godkendt til kølemidler i klasse A1 og A2L. Til brændbare kølemidler som R290 og R600a angiver Danfoss loddeudgaven uden manuel spindel.
Sådan vælger du
- Denne variant: EVR 10 NC (lukket uden strøm), 1/2″ flare, kv 2,2 m³/h. Danfoss’ nominelle væskekapacitet med R410A er 36,88 kW (ved fordampning -10 °C, væske 25 °C og trykfald 0,15 bar).
- EVR 4 til EVR 22 er servostyrede og skal have mindst 0,03 bar differenstryk for at åbne og holde åbent. Ved næsten intet differenstryk angiver Danfoss 0,00 bar for den direkte styrede EVR 3.
- Danfoss henviser til beregningsprogrammet Coolselector®2 for kapacitet med andre kølemidler og driftsforhold.
- Anden størrelse: EVR 3, 1/4″ flare
- Anden størrelse: EVR 6, 3/8″ flare
- Anden størrelse: EVR 6, 3/8″ lodde
- Anden størrelse: EVR 6, 1/2″ lodde
- Anden størrelse: EVR 20, 7/8″ lodde
- Anden størrelse: EVR 25, 1 1/8″ lodde
- Anden størrelse: EVR 3, 1/4″ lodde
- Anden størrelse: EVR 3, 3/8″ lodde
- Anden størrelse: EVR 3, 3/8″ flare
- Anden størrelse: EVR 10, 1/2″ lodde
- Anden størrelse: EVR 10, 5/8″ flare
Montering
- Pilen på ventilhuset skal følge den normale strømningsretning. Undgå modsat flow, da det giver ustabil funktion og kan skade ventilen på sigt.
- Danfoss anbefaler altid en filtertørrer i anlægget.
- Spolen bestilles separat. Sæt aldrig strøm på spolen, når den er taget af ventilen, da spolen kan tage skade, og der er risiko for personskade og forbrænding.
- Medfølger ikke: spole (bestilles separat).
Til installatøren
- Virkemåde: Servostyret membranventil. Når spolen får strøm, trækkes ankeret op og åbner et pilothul, så trykket over membranen udlignes mod afgangssiden; differenstrykket mellem ind- og udløb skubber derefter membranen fra hovedhullet og åbner for fuldt flow.
- Driftsgrænser: Min. åbningsdifferenstryk 0,03 bar, maks. driftstryk 45,2 bar, maks. OPD 38 bar (10 W AC-spole) / 20 bar (20 W DC-spole); det maksimale driftsdifferenstryk (MOPD) afhænger af den valgte spole.
- Omgivelsestemperatur: -40…80 °C.
- Manuel betjening: Danfoss oplyser denne udgave uden mulighed for manuel betjening. Ved strømsvigt kan EVR NC- og NO-ventiler tvangsåbnes eller -lukkes ved at fjerne spolen og bruge en magnetisk ventiltester (kodenr. 018F0091).
- Kølemidler: Flaretilslutninger på EVR 2 til EVR 15 er kun godkendt til kølemidler i klasse A1 og A2L. Danfoss angiver loddeudgaverne uden manuel spindel til bl.a. R290, R600 og R600a.
Se alle tekniske specifikationer →
Varianter
- Danfoss EVR 3 flare 1/4″ magnetventil
- Danfoss EVR 6 flare 3/8″ magnetventil
- Danfoss EVR 6 lodde 3/8″ magnetventil
- Danfoss EVR 6 lodde 1/2″ magnetventil
- Danfoss EVR 20 lodde 7/8″ magnetventil
- Danfoss EVR 25 lodde 1 1/8″ magnetventil
Tilbehør
Danfoss BN230AS spole661 kr. inkl. moms+
ITE N5-08 hætte 1/2'' FFL39 kr. inkl. moms+
Altech kølekobberrør, blødt i ring, 1/2'' x 0,85 mm, maks. 71 bar, 15 m1.462 kr. inkl. moms+
Ofte stillede spørgsmål
Kan ventilen åbnes manuelt, hvis strømmen svigter?
Danfoss oplyser denne udgave uden mulighed for manuel betjening, men angiver, at EVR NC- og NO-ventiler kan tvangsåbnes eller -lukkes ved at fjerne spolen og bruge en magnetisk ventiltester (kodenr. 018F0091).
Hvordan fungerer servostyringen, og hvorfor kræver den et minimumsdifferenstryk?
Ventilen har en svævende membran. Når spolen får strøm, trækkes ankeret op og åbner et pilothul, så trykket over membranen udlignes mod afgangssiden. Differenstrykket mellem ind- og udløb skubber derefter membranen fra hovedhullet og åbner for fuldt flow – det kræver mindst 0,03 bar differenstryk for sikker drift.
Hvor varmt må mediet være under afrimning?
Danfoss angiver en medietemperatur på -40…105 °C og maks. 130 °C under afrimning.
Dokumentation
- Datablad Solenoid valve Type EVR 2 - EVR 40 PDF · 3,4 MB
- Datablad Spare parts and accessories, Solenoid valve Types EVR 2 - EVR 40 (Version 1 and Version 2) PDF · 4,5 MB
- Brochure Enhanced reliability and savings with EVR - Release 2017 PDF · 329 KB
- Installationsvejledning Solenoid valve. Types EVR 2 - EVR 22 (For EVR2-3: 032Fxxxx / EVR 4-22: 032Lxxxx) PDF · 1,4 MB
- Servicevejledning SERVICE GUIDE. Solenoid valve. Types EVR 2 - EVR 22 (For EVR2-3: 032Fxxxx / EVR 4-22: 032Lxxxx) PDF · 1,2 MB
- Servicevejledning SERVICE GUIDE. Solenoid valve. Types EVR 2 - EVR 22 (For EVR2-3: 032Fxxxx / EVR 4-22: 032Lxxxx) PDF · 1,1 MB
- Produkt miljøerklæring EPD for Solenoid Valve EVR 15, Flare PDF · 1,8 MB
- EU-overensstemmelseserklæring Danfoss EU 033F0688.AK PDF · 893 KB
