Beskrivelse

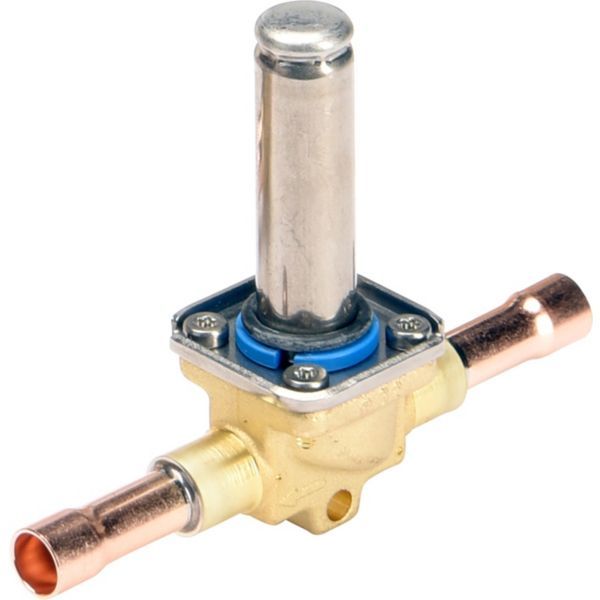

Danfoss EVR 6 er en servostyret magnetventil til køle-, frost- og airconditionanlæg. Den kan sidde i væske-, suge- eller varmgasledningen og passer til et bredt udvalg af kølemidler. Denne udgave er normalt lukket (NC) med 1/2″ ODF-loddetilslutning og en Kv-værdi på 1 m³/h; ventil og spole sælges hver for sig.
Fordele
- Kølemidler: Et bredt udvalg af kølemidler er godkendt, bl.a. R134a, R404A, R410A, R32, R290 og R600a.
- Smøremidler: Kompatibel med AB-, MO-, PAG-, PAO-, POE- og PVE-olie.
- Driftsgrænser: Medietemperatur -40 til 105 °C, og op til 130 °C under afrimning.
- Loddeender: Forlængede loddeender, så ventilen ikke skal skilles ad, når den loddes ind.
- Service: Danfoss skriver om EVR-serien, at ventilhuset kan blive siddende i røret, mens de indvendige dele skiftes; der findes servicesæt.
Passer den til dit anlæg?
Bruges til
- Køle-, frost- og airconditionanlæg, hvor kølemiddelstrømmen skal åbnes og lukkes elektrisk. EVR kan sidde i væske-, suge- eller varmgasledningen.
- Danfoss nævner bl.a. walk-in kølerum, frysediske og køleskabe i fødevarebranchen, ismaskiner og softicemaskiner samt varmepumper og chillere.
- Lodde-udgaven uden manuel spindel kan bruges med brændbare kølemidler som R290, R32 og R600a (valideret efter bl.a. ATEX, ISO 5149 og IEC 60335-2-40).
Sådan vælger du
- Denne variant: EVR 6 NC (lukket uden strøm), 1/2″ lodde, kv 1 m³/h. Danfoss’ nominelle væskekapacitet med R410A er 17,55 kW (ved fordampning -10 °C, væske 25 °C og trykfald 0,15 bar).
- EVR 4 – EVR 22 er servostyrede og skal have mindst 0,03 bar differenstryk for at åbne og holde åbent. EVR 2 – EVR 3 er direkte styrede og åbner ved 0 bar.
- Danfoss henviser til beregningsprogrammet Coolselector®2 for kapacitet med andre kølemidler og driftsforhold.
- Anden størrelse: EVR 3, 1/4″ flare
- Anden størrelse: EVR 6, 3/8″ flare (kv 1 m³/h)
- Anden størrelse: EVR 6, 3/8″ lodde (kv 1 m³/h)
- Anden størrelse: EVR 10, 1/2″ flare (kv 2,2 m³/h)
- Anden størrelse: EVR 20, 7/8″ lodde (kv 6 m³/h)
- Anden størrelse: EVR 25, 1 1/8″ lodde (kv 9,8 m³/h)
- Anden størrelse: EVR 3, 1/4″ lodde
- Anden størrelse: EVR 3, 3/8″ lodde
- Anden størrelse: EVR 3, 3/8″ flare
- Anden størrelse: EVR 10, 1/2″ lodde (kv 2,2 m³/h)
- Anden størrelse: EVR 10, 5/8″ flare
Montering
- Pilen på ventilhuset skal følge den normale strømningsretning. Undgå modsat flow, da det giver ustabil funktion og kan skade ventilen på sigt.
- Danfoss anbefaler altid en filtertørrer i anlægget.
- Spolen bestilles separat. Sæt aldrig strøm på spolen, når den er taget af ventilen, da spolen kan tage skade, og der er risiko for personskade og forbrænding.
- Ved anlæg med brændbart kølemiddel anbefaler Danfoss i lande, hvor sikkerhedsstandarder ikke er en fast del af sikkerhedssystemet, at installatøren får anlægget godkendt af tredjepart.
- Medfølger ikke: Spole (bestilles separat, fx BN230AS).
Til installatøren
- Lodning: Lodebrænderens flamme må højst nå 700 °C, og ventilhuset må højst nå 100 °C, når tilslutningerne loddes.
- Maks. arbejdstryk: Danfoss angiver 45,2 bar for lodde- og flaretilslutninger. Loddeudgaver uden manuel spindel kan anvendes op til 49 bar MWP efter PED.
- Brændbare kølemidler: Danfoss beder om, at de særlige udvælgelseskriterier i databladet følges for R1234yf, R1234ze, R152A, R290, R32, R444B, R452B, R454A, R454B, R454C, R455A, R516A, R600 og R600a.
Se alle tekniske specifikationer →
Varianter
- Danfoss EVR 3 flare 1/4″ magnetventil
- Danfoss EVR 6 flare 3/8″ magnetventil
- Danfoss EVR 6 lodde 3/8″ magnetventil
- Danfoss EVR 10 flare 1/2″ magnetventil
- Danfoss EVR 20 lodde 7/8″ magnetventil
- Danfoss EVR 25 lodde 1 1/8″ magnetventil
Tilbehør
Danfoss BN230AS spole661 kr. inkl. moms+
Altech kølekobberrør, blødt i ring, 1/2'' x 0,85 mm, maks. 71 bar, 15 m1.462 kr. inkl. moms+
Ofte stillede spørgsmål
Følger spolen med ventilen?
Nej, spolen bestilles separat, fx BN230AS.
Hvilket maks. driftstryk og medietemperatur tåler ventilen?
Maks. driftstryk 45,2 bar, medietemperatur -40 til 105 °C (maks. 130 °C under afrimning).
Hvor i kølekredsen kan ventilen monteres?
I væske-, suge- eller varmgasledningen.
Hvilket differenstryk kræver ventilen for at åbne?
Mindst 0,03 bar (servostyret).
Hvilken tilslutning har ventilen?
1/2″ ODF loddeender, ligeløb.
