Beskrivelse

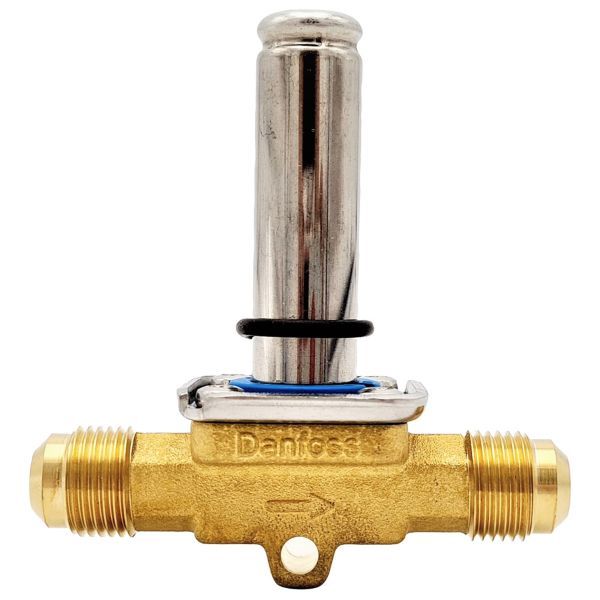

Danfoss EVR 15 er en servostyret magnetventil til køleanlæg. Den kan sidde i væske-, suge- eller varmgasledningen og bruges med de kølemidler, Danfoss lister for ventilen. Denne udgave er normalt lukket (NC) med 5/8″ (16 mm) flaretilslutning og maks. driftstryk 45,2 bar. Ventil og spole sælges separat.
Fordele
- Kølemidler: Danfoss lister bl.a. R410A, R32, R134a og R404A for ventilen, og den er kompatibel med AB-, MO-, PAG-, PAO-, POE- og PVE-olier.
- Servostyring: Membranventilen åbner, når der er mindst 0,03 bar differenstryk over den.
- Medietemperatur: Ventilen er godkendt til kølemiddel fra -40 til 105 °C.
- Service: Danfoss skriver, at ventilhuset kan blive siddende i anlægget, og at kun de indvendige dele skiftes efter behov.
- Spole sælges separat: Danfoss har et bredt udvalg af AC- og DC-spoler til EVR.
Passer den til dit anlæg?
Bruges til
- Køle-, frost- og airconditionanlæg, hvor kølemiddelstrømmen skal åbnes og lukkes elektrisk. EVR kan sidde i væske-, suge- eller varmgasledningen.
- Danfoss nævner bl.a. walk-in kølerum, frysediske og køleskabe i fødevarebranchen, ismaskiner og softicemaskiner samt varmepumper og chillere.
- Flaretilslutningerne på EVR 2-15 er ifølge Danfoss kun godkendt til kølemidler i klasse A1 og A2L. Til bl.a. R290 og R600a angiver Danfoss EVR 2-22 med loddetilslutninger og uden manuel spindel.
Sådan vælger du
- Denne variant: EVR 15 NC (lukket uden strøm), 5/8″ (16 mm) flare.
- EVR 4 til EVR 22 er servostyrede og skal have mindst 0,03 bar differenstryk for at åbne og holde åbent. Ved næsten intet differenstryk vælges en direkte styret EVR 2 eller EVR 3 (0 bar).
- Danfoss henviser til beregningsprogrammet Coolselector®2 for kapacitet med andre kølemidler og driftsforhold.
- Mindre: EVR 10, 1/2″ flare (kv 2,2 m³/h)
- Mindre: EVR 10, 1/2″ lodde (kv 2,2 m³/h)
- Større: EVR 20, 7/8″ lodde (kv 6 m³/h)
Montering
- Pilen på ventilhuset skal følge den normale strømningsretning. Undgå modsat flow, da det giver ustabil funktion og kan skade ventilen på sigt.
- Ifølge Danfoss’ installationsvejledning for EVR 2-22 bør der altid sidde en filtertørrer i anlægget.
- Spolen bestilles separat. Sæt aldrig strøm på spolen, når den er taget af ventilen, da spolen kan tage skade, og der er risiko for personskade og forbrænding.
- Medfølger ikke: Spole (bestilles separat).
Til installatøren
- Montering: Pilen på ventilhuset skal følge den normale strømningsretning. Undgå modsat flow, da det giver ustabil funktion og kan skade ventilen på sigt.
- Filtertørrer: Ifølge Danfoss’ installationsvejledning for EVR 2-22 bør der altid sidde en filtertørrer i anlægget.
- Spole: Spolen bestilles separat. Sæt aldrig strøm på spolen, når den er taget af ventilen, da spolen kan tage skade, og der er risiko for personskade og forbrænding.
- Kølemiddelklasser: Flaretilslutningerne på EVR 2-15 er ifølge Danfoss kun godkendt til kølemidler i klasse A1 og A2L. Danfoss angiver, at EVR 2-22 med loddetilslutninger og uden manuel spindel kan bruges på anlæg med bl.a. R290 og R600a.
- Elektrisk/mekanisk: Fluidagruppe 1 og 2, godkendelser EAC, UL og UA. Ingen mulighed for manuel betjening.
Se alle tekniske specifikationer →
Varianter
- Danfoss EVR 10 flare 1/2″ magnetventil
- Danfoss EVR 10 lodde 1/2″ magnetventil
- Danfoss EVR 3 flare 1/4″ magnetventil
- Danfoss EVR 6 flare 3/8″ magnetventil
- Danfoss EVR 6 lodde 3/8″ magnetventil
- Danfoss EVR 6 lodde 1/2″ magnetventil
- Danfoss EVR 20 lodde 7/8″ magnetventil
- Danfoss EVR 25 lodde 1 1/8″ magnetventil
Tilbehør
Danfoss BN230AS spole661 kr. inkl. moms+
Altech kølekobberrør, blødt i ring, 5/8'' x 0,90 mm, maks. 59 bar, 15 m1.937 kr. inkl. moms+
Ofte stillede spørgsmål
Hvilken ventil skal jeg bruge til brændbare kølemidler som R290?
Flaretilslutningerne på EVR 2-15 er ifølge Danfoss kun godkendt til kølemidler i klasse A1 og A2L. Danfoss angiver, at EVR 2-22 med loddetilslutninger og uden manuel spindel kan bruges på anlæg med bl.a. R290 og R600a.
Følger spolen med ventilen?
Nej. Ventil og spole sælges separat. Danfoss fører et bredt udvalg af AC- og DC-spoler til EVR.
Hvor skal ventilen placeres?
EVR kan sidde i væske-, suge- eller varmgasledningen, med pilen på ventilhuset efter den normale strømningsretning.
Hvad sker der, hvis ventilen monteres med forkert flowretning?
Ifølge Danfoss giver modsat flow ustabil funktion og kan skade ventilen på sigt.
Dokumentation
- Datablad Solenoid valve Type EVR 2 - EVR 40 PDF · 3,4 MB
- Datablad Spare parts and accessories, Solenoid valve Types EVR 2 - EVR 40 (Version 1 and Version 2) PDF · 4,5 MB
- Brochure Enhanced reliability and savings with EVR - Release 2017 PDF · 329 KB
- Installationsvejledning Solenoid valve. Types EVR 2 - EVR 22 (For EVR2-3: 032Fxxxx / EVR 4-22: 032Lxxxx) PDF · 1,4 MB
- Servicevejledning SERVICE GUIDE. Solenoid valve. Types EVR 2 - EVR 22 (For EVR2-3: 032Fxxxx / EVR 4-22: 032Lxxxx) PDF · 1,2 MB
- Servicevejledning SERVICE GUIDE. Solenoid valve. Types EVR 2 - EVR 22 (For EVR2-3: 032Fxxxx / EVR 4-22: 032Lxxxx) PDF · 1,1 MB
- Produkt miljøerklæring EPD for Solenoid Valve EVR 15, Flare PDF · 1,8 MB
- EU-overensstemmelseserklæring Danfoss EU 033F0688.AK PDF · 893 KB
Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.
