Beskrivelse

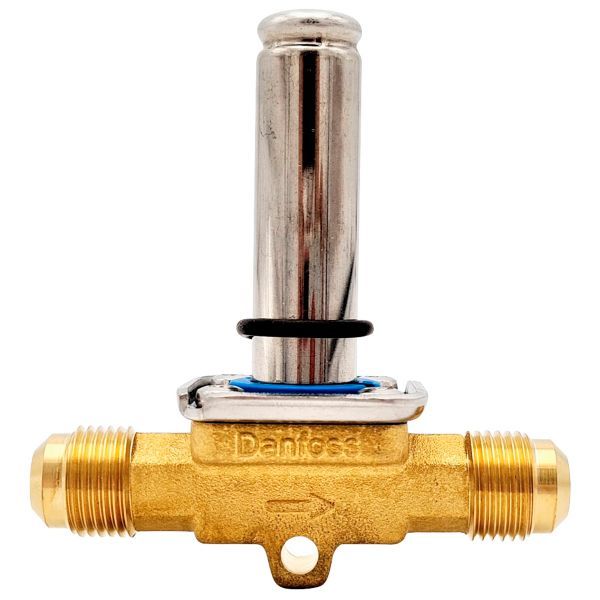

Danfoss EVR 6 er en servostyret magnetventil til køleanlæg. Den kan sidde i væske-, suge- eller varmgasledningen og bruges med de fleste kølemidler. Denne udgave er normalt lukket (NC) med 3/8″ flaretilslutning og kv 1 m³/h. Ventil og spole sælges separat.
Fordele
- Kompatible olier: Kan bruges sammen med AB-, MO-, PAG-, PAO-, POE- og PVE-olier.
- Servostyret membranventil: Kræver mindst 0,03 bar differenstryk for at åbne og holde åbent.
- Afrimning: Danfoss angiver maks. 130 °C medietemperatur under afrimning.
- Spolen vælges til: Ventilen leveres uden spole, og Danfoss oplyser spoler til både AC og DC.
Passer den til dit anlæg?
Bruges til
- Køle-, frost- og airconditionanlæg, hvor kølemiddelstrømmen skal åbnes og lukkes elektrisk. EVR kan sidde i væske-, suge- eller varmgasledningen.
- Danfoss nævner bl.a. walk-in kølerum, frysediske og køleskabe i fødevarebranchen, ismaskiner og softicemaskiner samt varmepumper og chillere.
- Flare-udgaven er kun godkendt til kølemidler i klasse A1 og A2L. Til brændbare kølemidler som R290 og R600a skal der bruges en lodde-udgave.
Sådan vælger du
- Denne variant: EVR 6 NC (lukket uden strøm), 3/8″ flare, kv 1 m³/h.
- EVR 6 til EVR 22 er servostyrede og skal have mindst 0,03 bar differenstryk for at åbne og holde åbent. Ved næsten intet differenstryk vælges en direkte styret EVR 3 (0 bar).
- Danfoss henviser til beregningsprogrammet Coolselector®2 for kapacitet med andre kølemidler og driftsforhold.
- Anden størrelse: EVR 3, 1/4″ flare
- Anden størrelse: EVR 6, 3/8″ lodde
- Anden størrelse: EVR 6, 1/2″ lodde
- Anden størrelse: EVR 10, 1/2″ flare
- Anden størrelse: EVR 20, 7/8″ lodde
- Anden størrelse: EVR 25, 1 1/8″ lodde
- Anden størrelse: EVR 3, 1/4″ lodde
- Anden størrelse: EVR 3, 3/8″ lodde
- Anden størrelse: EVR 3, 3/8″ flare
- Anden størrelse: EVR 10, 1/2″ lodde
- Anden størrelse: EVR 10, 5/8″ flare
Montering
- Pilen på ventilhuset skal følge den normale strømningsretning. Undgå modsat flow, da det giver ustabil funktion og kan skade ventilen på sigt.
- Danfoss anbefaler altid en filtertørrer i anlægget.
- Spolen bestilles separat. Sæt aldrig strøm på spolen, når den er taget af ventilen, da spolen kan tage skade, og der er risiko for personskade og forbrænding.
- Medfølger ikke: Spole.
Se alle tekniske specifikationer →
Varianter
- Danfoss EVR 3 flare 1/4″ magnetventil
- Danfoss EVR 6 lodde 3/8″ magnetventil
- Danfoss EVR 6 lodde 1/2″ magnetventil
- Danfoss EVR 10 flare 1/2″ magnetventil
- Danfoss EVR 20 lodde 7/8″ magnetventil
- Danfoss EVR 25 lodde 1 1/8″ magnetventil
Tilbehør
Danfoss BN230AS spole661 kr. inkl. moms+
Altech kølekobberrør, blødt i ring, 3/8'' x 0,85 mm, maks. 96 bar, 15 m1.073 kr. inkl. moms+
Ofte stillede spørgsmål
Kan ventilen åbnes manuelt, hvis strømmen svigter?
Danfoss angiver, at alle EVR NC- og NO-ventiler kan tvangsåbnes eller -lukkes manuelt ved at fjerne spolen og bruge en magnetisk ventiltester (permanentmagnet, kodenr. 018F0091). Denne udgave har ikke indbygget manuel betjening.
Hvordan fungerer servostyringen, og hvorfor kræver den et minimumsdifferenstryk?
Ventilen har en svævende membran. Når spolen får strøm, trækkes ankeret op og åbner et pilothul, så trykket over membranen udlignes mod afgangssiden. Differenstrykket mellem ind- og udløb skubber derefter membranen fra hovedhullet og åbner for fuldt flow – det kræver mindst 0,03 bar differenstryk for sikker drift.
Tåler ventilen høje temperaturer under afrimning?
Den normale medietemperatur er -40 til 105 °C, men Danfoss angiver, at ventilen kortvarigt tåler op til 130 °C under afrimning.
Dokumentation
- Datablad Solenoid valve Type EVR 2 - EVR 40 PDF · 3,4 MB
- Datablad Spare parts and accessories, Solenoid valve Types EVR 2 - EVR 40 (Version 1 and Version 2) PDF · 4,5 MB
- Brochure Enhanced reliability and savings with EVR - Release 2017 PDF · 329 KB
- Installationsvejledning Service kit for solenoid valves Type EVR 4 - EVR 8 (EVO 102 and EVO 202 PDF · 574 KB
- Servicevejledning SERVICE GUIDE. Solenoid valve. Types EVR 2 - EVR 22 (For EVR2-3: 032Fxxxx / EVR 4-22: 032Lxxxx) PDF · 1,1 MB
- Servicevejledning SERVICE GUIDE. Solenoid valve. Types EVR 2 - EVR 22 (For EVR2-3: 032Fxxxx / EVR 4-22: 032Lxxxx) PDF · 1,2 MB
- Produkt miljøerklæring EPD for Solenoid Valve EVR 15, Flare PDF · 1,8 MB
- EU-overensstemmelseserklæring Danfoss EU 033F0688.AK PDF · 893 KB
Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.
