Beskrivelse

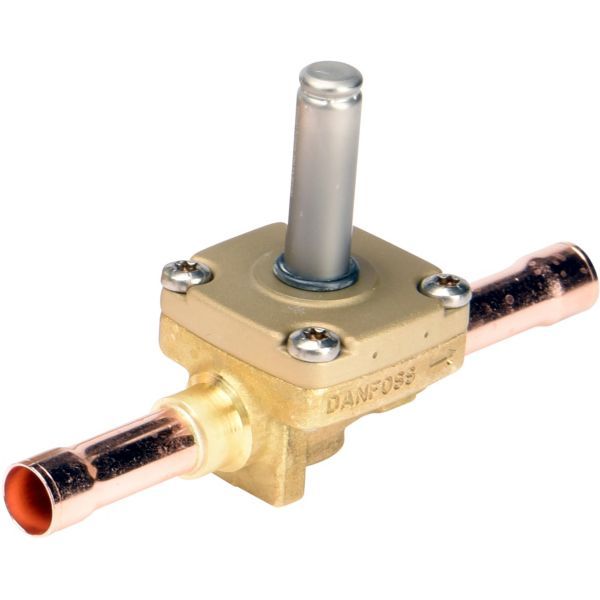

Danfoss EVR 20 er en servostyret magnetventil til køleanlæg. Den kan sidde i væske-, suge- eller varmgasledningen og bruges med de fleste kølemidler – også brændbare. Denne udgave er normalt lukket (NC) med 7/8″ loddestudse og kv 6 m³/h. Ventil og spole sælges separat.
Fordele
- Loddeender: Forlængede loddeender, så ventilen ikke skal skilles ad ved lodning.
- Medietemperatur: Ventilen er beregnet til medietemperaturer op til 105 °C.
- Spolevalg: Spoler til både AC og DC bestilles separat; Danfoss har et separat datablad for spoler og ATEX-spoler.
- Service: Ifølge Danfoss kan ventilhuset blive siddende i røret ved service, så kun de indvendige dele skiftes.
Passer den til dit anlæg?
Bruges til
- Køle-, frost- og airconditionanlæg, hvor kølemiddelstrømmen skal åbnes og lukkes elektrisk. EVR kan sidde i væske-, suge- eller varmgasledningen.
- Danfoss nævner for EVR-serien bl.a. walk-in kølerum, frysediske og køleskabe i fødevarebranchen, ismaskiner og softicemaskiner samt varmepumper og væskekølere (chillere).
- Lodde-udgaven uden manuel spindel kan bruges med brændbare kølemidler som R290, R32 og R600a (valideret efter bl.a. ATEX, ISO 5149 og IEC 60335-2-40).
Sådan vælger du
- Denne variant: EVR 20 NC (lukket uden strøm), 7/8″ lodde, kv 6 m³/h. Danfoss’ nominelle væskekapacitet med R410A er 117,93 kW (ved fordampning -10 °C, væske 25 °C og trykfald 0,15 bar).
- Anden størrelse: EVR 3, 1/4″ flare
- Anden størrelse: EVR 3, 1/4″ lodde
- Anden størrelse: EVR 3, 3/8″ flare
- Anden størrelse: EVR 3, 3/8″ lodde
- Anden størrelse: EVR 6, 3/8″ flare
- Anden størrelse: EVR 6, 3/8″ lodde
- Anden størrelse: EVR 6, 1/2″ lodde
- Anden størrelse: EVR 10, 1/2″ flare
- Anden størrelse: EVR 10, 1/2″ lodde
- Anden størrelse: EVR 10, 5/8″ flare
- Anden størrelse: EVR 25, 1 1/8″ lodde
Montering
- Pilen på ventilhuset skal følge den normale strømningsretning.
- Spolen bestilles separat og sættes på efter montering af ventilhuset.
- Medfølger ikke: Spole (bestilles separat).
Til installatøren
- Montering: Pilen på ventilhuset skal følge den normale strømningsretning. Modsat flow giver ustabil funktion og kan skade ventilen på sigt.
- Filter: Danfoss anbefaler altid en filtertørrer i anlægget.
- Spole: Bestilles separat. Afbryd altid strømmen til spolen, når den er taget af ventilen – spolen kan blive beskadiget, og der er risiko for personskade og forbrænding.
- Servodrift: EVR 4 – EVR 22 er servostyrede og kræver mindst 0,03 bar differenstryk for at åbne og holde åbent. EVR 2 – EVR 3 er direkte styrede og arbejder ved 0 bar differenstryk.
- Driftsgrænser: Maks. driftstryk 45,2 bar, medietemperatur -40…105 °C (afrimning maks. 130 °C), omgivelsestemperatur -40…80 °C.
- Maks. åbningsdifferenstryk (MOPD): Afhænger af spolen – 38 bar med 10 W AC-spole og 20 bar med 20 W DC-spole.
- Manuel betjening: Denne udgave har ikke manuel spindel. Danfoss oplyser, at alle EVR NC- og NO-ventiler i stedet kan betjenes manuelt ved at tage spolen af og bruge magnettesteren 018F0091.
- Brændbare kølemidler: I lande hvor sikkerhedsstandarder ikke er en fast del af sikkerhedssystemet, anbefaler Danfoss, at installatøren får anlægget godkendt af tredjepart. Danfoss henviser desuden til databladets særlige udvælgelseskriterier for netop disse kølemidler.
- Kapacitet: Danfoss henviser til beregningsprogrammet Coolselector®2 for kapacitet med andre kølemidler og driftsforhold.
- Mærkning/godkendelse: Danfoss angiver PED-udgaven af EVR 2 – EVR 22 med loddestudse og uden manuel spindel til 49 bar MWP; maks. driftstryk for lodde- og flaretilslutninger er 45,2 bar. Fluidgruppe 1 og 2, PED-kategori art. 4, par. 3.
Se alle tekniske specifikationer →
