Beskrivelse

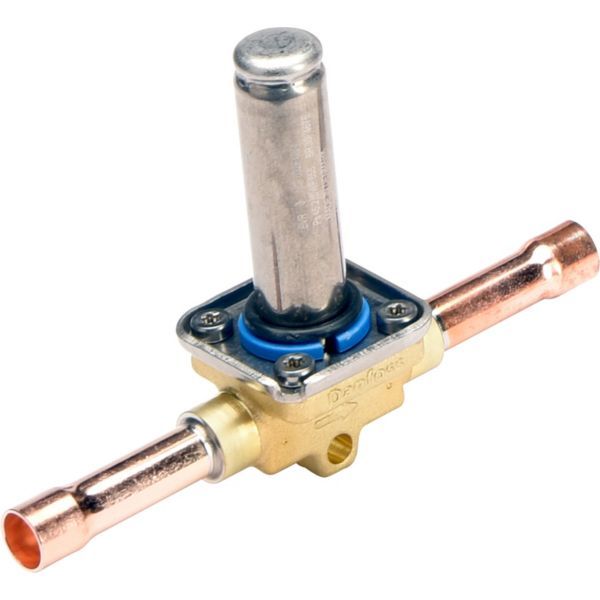

Danfoss EVR 3 er en direkte styret magnetventil til væske-, suge- og varmgasledninger i køle-, frost- og airconditionanlæg. Ventilen er normalt lukket (NC), har 3/8″ loddeende (ODF) og en dysestørrelse på 3,3 mm. Danfoss sælger ventil og spole hver for sig.
Fordele
- Virker uden trykforskel: Ventilen er direkte styret, så Danfoss angiver et mindste differenstryk på 0 bar for EVR 2–EVR 3.
- Afrimning: Danfoss angiver en medietemperatur på maks. 130 °C under afrimning.
- Spolevalg: Danfoss angiver et bredt udvalg af spoler til AC og DC.
- Kølemidler: Danfoss angiver, at EVR 2–EVR 22 med loddetilslutning og uden manuel spindel kan bruges på anlæg med bl.a. R290, R32, R600 og R600a som arbejdsmedie.
- Direkte styring: Ventilpladen sidder direkte på ankeret, så ventilen åbner for fuldt flow uden servofunktion.
- Lodning: Danfoss angiver forlængede ender på loddeversionerne, så ventilen ikke skal skilles ad, når den loddes i.
Passer den til dit anlæg?
Bruges til
- Væske-, suge- og varmgasledninger i køle-, frost- og airconditionanlæg.
Sådan vælger du
- Denne variant: EVR 3, 3/8″ lodde ODF
- Samme ventil med 1/4″ lodde: EVR 3
- Samme ventil med flaretilslutning: EVR 3 flare 3/8″
Montering
- Monteres i røret af autoriseret kølemontør; spolen (AC eller DC) bestilles separat.
- Loddeversionen har ifølge Danfoss forlængede ender, så ventilen ikke skal skilles ad ved lodning.
- Medfølger ikke: spole (vælges separat som AC- eller DC-spole).
Til installatøren
- Direkte styring: Danfoss angiver, at EVR 2–EVR 3 er direkte styrede – ankeret med ventilpladen trækkes op i spolens magnetfelt, og ventilen åbner for fuldt flow. Uden strøm på spolen lukker indgangstrykket og fjederkraften ventilen.
- Driftsgrænser: Maks. driftstryk 45,2 bar. Danfoss angiver 49 bar MWP (PED) for EVR 2–EVR 22 med loddetilslutning og uden manuel spindel.
- Medietemperatur: -40…105 °C, maks. 130 °C under afrimning. Omgivelsestemperatur -40…80 °C.
- Forbehold for R1234ze: Danfoss angiver en medietemperatur på -20…90 °C (105 °C ved forbigående drift) for R1234ze.
- MOPD (maks. åbningsdifferenstryk) afhænger af spolen; ved en 10 W AC-spole angiver Danfoss 38 bar.
- Kølemidler: Danfoss angiver, at EVR 2–EVR 22 med loddetilslutning og uden manuel spindel kan bruges på anlæg med R1234yf, R1234ze, R152A, R290, R32, R444B, R452B, R454A, R454B, R454C, R455A, R516A, R600 og R600a som arbejdsmedie.
- Olier: AB, MO, PAG, PAO, POE og PVE.
- Manuel betjening: Manuel spindel findes kun på EVR 6–EVR 25 NC. Danfoss angiver, at alle EVR NC- og NO-ventiler i stedet kan betjenes manuelt ved at tage spolen af og tvinge ventilen åben eller lukket med en magnetventiltester (permanentmagnet, kodenr. 018F0091).
Se alle tekniske specifikationer →
Varianter
Tilbehør
Danfoss EVR 2-3 servicesæt Anvendes til EVR 2-3582 kr. inkl. moms+
Altech kølekobberrør, blødt i ring, 3/8'' x 0,85 mm, maks. 96 bar, 15 m1.073 kr. inkl. moms+
Altech kølekobberrør, hårde lige længder, 3/8'' x 0,65 mm, 130 bar, 5 m343 kr. inkl. moms+
Ofte stillede spørgsmål
Følger spolen med?
Nej. Danfoss angiver, at EVR-ventiler og spoler sælges hver for sig.
Kan ventilen åbne, når der næsten ikke er trykforskel?
Ja. Danfoss angiver, at EVR 2–EVR 3 arbejder med et mindste differenstryk på 0 bar.
Hvor varmt må mediet blive?
Danfoss angiver -40…105 °C og maks. 130 °C under afrimning. For R1234ze angiver Danfoss -20…90 °C (105 °C ved forbigående drift).
Kan jeg åbne ventilen manuelt?
Ventilen har ikke manuel spindel – den findes kun på EVR 6–EVR 25 NC. Danfoss angiver, at alle EVR NC- og NO-ventiler kan betjenes manuelt ved at tage spolen af og bruge en magnetventiltester (permanentmagnet, kodenr. 018F0091).
Hvad betyder NC?
NC står for normalt lukket: ventilen er lukket, når spolen ikke har strøm.
Dokumentation
- Datablad Solenoid valve Type EVR 2 - EVR 40 PDF · 3,4 MB
- Datablad Spare parts and accessories, Solenoid valve Types EVR 2 - EVR 40 (Version 1 and Version 2) PDF · 4,5 MB
- Brochure Enhanced reliability and savings with EVR - Release 2017 PDF · 329 KB
- Installationsvejledning Solenoid valve. Types EVR 2 - EVR 22 (For EVR2-3: 032Fxxxx / EVR 4-22: 032Lxxxx) PDF · 1,4 MB
- Servicevejledning SERVICE GUIDE. Solenoid valve. Types EVR 2 - EVR 22 (For EVR2-3: 032Fxxxx / EVR 4-22: 032Lxxxx) PDF · 1,1 MB
- Servicevejledning SERVICE GUIDE. Solenoid valve. Types EVR 2 - EVR 22 (For EVR2-3: 032Fxxxx / EVR 4-22: 032Lxxxx) PDF · 1,2 MB
- EU-overensstemmelseserklæring Danfoss EU 033F0688.AK PDF · 893 KB
Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.
