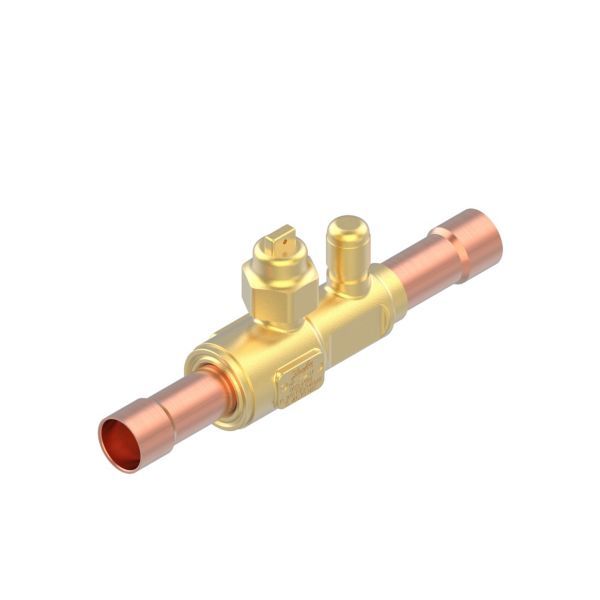

Danfoss GBCT 16s afspærringskugleventil, 140 bar, Kv 10,4 m³/h, 5/8” lodde ODF (009L6586)

1.583 kr. inkl. moms

Danfoss GBCT er en manuel afspærringskugleventil til transkritiske køleanlæg med kølemidlet R744 (kuldioxid).

  • Tilslutning: 5/8″ lodde ODF i begge ender.
  • Driftstryk: Maks. 140 bar.
  • Betjening: Manuel med spindel, og adgangsport med Schrader-ventil til måleudstyr.

Levering 1–3 hverdage

Varenummer (SKU): 471400116 Kategori:

Beskrivelse

Danfoss GBCT 16s er en manuel afspærringskugleventil med loddetilslutninger 5/8″ ODF i begge ender. Konstruktion og materialer er udviklet og testet specielt til CO2 som kølemiddel (R744), og ventilen er godkendt til transkritiske CO2-køleanlæg. Den har fuld gennemgang, der matcher rørdimensionen, Kvs 10,4 m³/h, bi-flow og en adgangsport med Schrader-ventil. Maks. driftstryk er 140 bar.

Fordele

  • Gennemgang: Fuld gennemgang, der matcher rørdimensionen, og bi-flow.
  • Spindel: Indvendigt belastet spindel, som Danfoss angiver som sprængsikker.
  • Adgang: Adgangsport med Schrader-ventil, så anlægget kan tilsluttes måleudstyr.
  • Montage: Forstærkede rørstudse i kobber-jern, der loddes med almindelig flammelodning.
  • Drift: Udluftningshul forhindrer indespærret væske, når ventilen er lukket.

Passer den til dit anlæg?

Bruges til

  • Manuel afspærring på transkritiske CO2-køleanlæg (R744) med maks. arbejdstryk 140 bar – konstruktion og materialer er udviklet og testet specielt til CO2 som kølemiddel.

Sådan vælger du

Montering

  • Ventilen loddes eller svejses ind i kølekredsen og skal installeres af en autoriseret kølemontør.
  • Danfoss anbefaler, at ventilen monteres med HP-siden mod anlæggets højeste tryk, når ventilen er lukket. Kuglen tætner kun indvendigt i lukket stilling, når flowretningen er fra HP til LP.
  • Luk ikke ventilen med flydende CO2 under omgivelsestemperatur.
  • Komponenten skal installeres sammen med en sikkerhedsventil, der er indstillet til at åbne ved højst ventilens mærketryk.
  • Danfoss angiver, at kun autoriserede personer må betjene ventilen, fordi lukning kan give for højt tryk i anlægget.
  • Medfølger: Hætte med plomberingstråd, Schrader-ventil i adgangsporten.
Til installatøren
  • Driftsgrænser: Maks. driftstryk 140 bar, medietemperatur -40…149 °C, olie POE eller PAG.
  • Anvendelsesområde: Installationsvejledningen angiver ventilen til A1-kølemidler inkl. R744 – ammoniak er undtaget – samt til ikke-korroderende gasser og væsker, hvis pakningsmaterialet er egnet.
  • Tilspændingsmoment: Maks. driftsmoment på spindlen 5 Nm og anbefalet moment på hætten 4-5 Nm for størrelsesgruppen GBCT 6-17, som 16s hører til.
  • Lodning og svejsning: Ved kobber og kobberlegeringer loddes med min. 5 % sølv (Ag); ved rustfrit stål svejses. Installationsvejledningen angiver maks. 149 °C for ventilen.
  • Montage: HP-siden mod anlæggets højeste tryk, når ventilen er lukket – kuglen tætner kun indvendigt fra HP mod LP. Luk ikke ventilen med flydende CO2 under omgivelsestemperatur, og installer en sikkerhedsventil indstillet til højst ventilens mærketryk.

Ofte stillede spørgsmål

Hvilken tilslutning har ventilen?
5/8″ loddetilslutning (ODF) i begge ender.

Hvilket moment skal bruges til at åbne og lukke ventilen?
Ifølge Danfoss’ installationsvejledning er det maksimale driftsmoment 5 Nm for størrelsesgruppen GBCT 6-17, som 16s hører til.

Hvilket moment skal hætten spændes med?
Danfoss anbefaler 4-5 Nm til hætten for størrelsesgruppen GBCT 6-17.

Hvilken olie er ventilen beregnet til?
Danfoss’ datablad angiver POE- og PAG-olie.

Hvordan loddes eller svejses ventilen ind i rørsystemet?
Danfoss angiver lodning med min. 5 % sølv (Ag) ved kobber og kobberlegeringer og svejsning ved rustfrit stål.

Hvor lang er ventilen, og hvor meget vejer den?
Ifølge Danfoss’ datablad er GBCT 16s med adgangsport 148 mm lang og vejer 0,28 kg.

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeGBCT 16s, afspærringskugleventil med adgangsport
Danfoss kodenr.009L6586
Tilslutning5/8" lodde ODF (begge sider)
GennemløbFuld gennemgang (full port), bi-flow
UdførelseLigeløb
Kvs10,4 m³/h (Cv 12,1 gal/min)
Maks. driftstryk140 bar
Medietemperatur-40…149 °C (kontinuerlig driftstemperatur)
MedieR744; olie POE eller PAG
BetjeningManuel, med spindel
AdgangsportJa, med Schrader-ventil
Flowretning-indikatorLaserindgraveret 2-vejs pil
UdstyrHætte med plomberingstråd
VentilhusMessing
KugleRustfrit stål
RørstudseKobber-jern
PakningPTFE (kuglesæde og hættetætning), dobbelt O-ring i spindlen
GodkendelseCE-mærket, UL/cUL (US Listed), EAC; opfylder Trykdirektivet 2014/68/EU
AntændelseskildevurderingEN 13463-3: Ja
MålLængde (L) 148 mm, højde (H) 57 mm
Nettovægt0,28 kg
Bruttovægt0,336 kg
