Beskrivelse

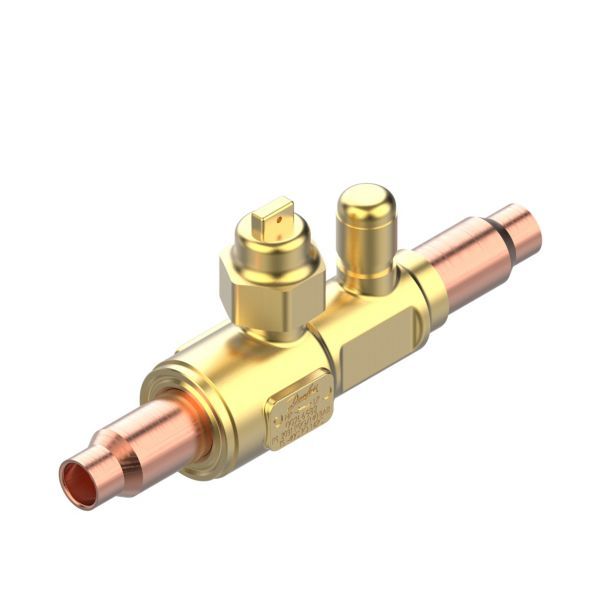

Danfoss GBCT 10s er en manuel afspærringskugleventil med loddetilslutninger 3/8″ ODF i begge ender. Ventilen er bi-flow med Kv-værdi 3,7 m³/h, har adgangsport med Schrader-ventil og er udviklet til det transkritiske kølemiddel CO2 (R744) med maks. driftstryk 140 bar.
Fordele
- Fuld gennemløb: Full port-konstruktion, der matcher rørdimensionen, og bi-flow med Kv 3,7 m³/h.
- Til CO2-anlæg: Konstruktion og materialer er udviklet og testet specielt til kølemidlet R744 (CO2).
- Udluftning: Et udluftningshul forhindrer indespærret væske, når ventilen er lukket.
- Konstruktion: Sprængsikker med indvendigt belastet spindel og forstærkede rørstudse i kobber-jern, der kan loddes på traditionel vis.
Passer den til dit anlæg?
Bruges til
- Manuel afspærringskugleventil til transkritiske CO2-køleanlæg (R744) med maks. arbejdstryk 140 bar.
- Konstruktion og materialer er udviklet og testet specielt til CO2 som kølemiddel.
- Danfoss angiver ventilen til A1-kølemidler, inkl. R744, som Danfoss godkender – ikke til R717 (ammoniak).
Sådan vælger du
- Denne variant: GBCT 10s, 3/8″ loddetilslutning, Kv 3,7 m³/h, med adgangsport.
- GBCT 12s, 1/2″, Kv 5,4 m³/h
- GBCT 16s, 5/8″, Kv 10,4 m³/h
Montering
- Loddes ind i rørsystemet med 3/8″ lodde ODF-tilslutning (loddeender) i begge ender.
- Danfoss skriver, at kun autoriserede personer må betjene ventilen, fordi lukning kan give trykopbygning i anlægget.
- Medfølger: Schrader-ventil i adgangsporten, Hætte med plomberingstråd.
Til installatøren
- Moment: Maks. driftsmoment 5 Nm for ventiler i størrelsesgruppen GBCT 6-17; hætten spændes med 4-5 Nm.
- Olie: Kompatibel med POE- og PAG-olie.
- Lodning/svejsning: Lodning med min. 5 % sølv (Ag) eller svejsning ved rustfrit stål, maks. 149 °C.
- Placering: Danfoss anbefaler, at ventilen monteres med HP-siden mod anlæggets højeste tryk, når ventilen er lukket. Kugleventilen tætner kun indvendigt i lukket stilling, når strømningsretningen er fra HP til LP.
- Kølemidler: Danfoss angiver ventilen til A1-kølemidler, inkl. R744, som Danfoss godkender – ikke R717; og til ikke-korroderende gasser og væsker, hvis tætningsmaterialet er kompatibelt.
- Drift: Luk ikke ventilen med flydende CO2 under omgivelsestemperatur.
- Sikkerhedsventil: Komponenten skal installeres sammen med en sikkerhedsventil, der er indstillet til at åbne ved højst ventilens mærketryk.
Se alle tekniske specifikationer →
Ofte stillede spørgsmål
Hvilket moment skal bruges til at åbne og lukke ventilen?
Ifølge Danfoss’ installationsvejledning er det maksimale driftsmoment for ventiler i denne størrelsesgruppe (GBCT 6-17) 5 Nm.
Hvilket moment skal hætten spændes med?
Danfoss anbefaler et moment på 4-5 Nm til hætten på ventiler i denne størrelsesgruppe (GBCT 6-17).
Hvilken olie er ventilen kompatibel med?
Danfoss’ datablad angiver POE- og PAG-olie.
Hvordan loddes eller svejses ventilen ind i rørsystemet?
Danfoss angiver lodning med min. 5 % sølv (Ag) eller svejsning ved rustfrit stål, og i begge tilfælde maks. 149 °C.
Hvor stor er ventilen, og hvor meget vejer den?
Ifølge Danfoss’ datablad er GBCT 10s med adgangsport 132 mm lang og 57 mm høj, og den vejer 0,27 kg.
Dokumentation
- Datablad Shut-off ball valve for high pressure Type GBCT for transcritical R744 / CO2 (140 bar / 2031 psig) PDF · 917 KB
- Datablad Shut-off ball valve, GBC (90 bar) / GBCT (140 bar) PDF · 4,4 MB
- Installationsvejledning Shut-off ball valve Type GBCT PDF · 590 KB
