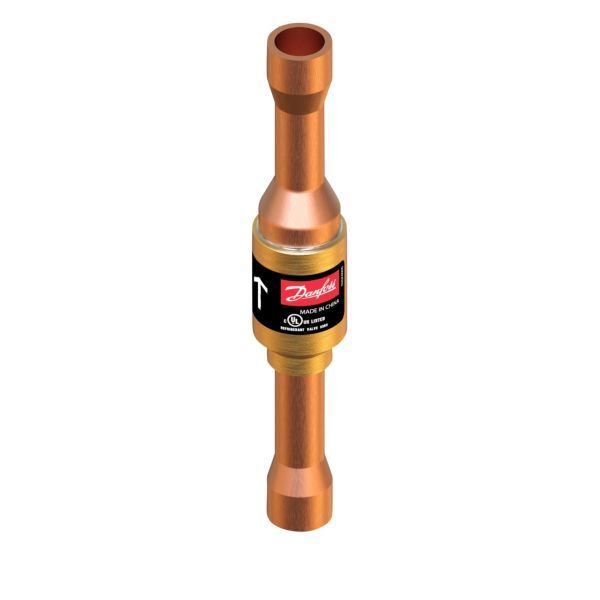

Danfoss NRV 10S H Kontraventil, 90 bar, ODF/ODF, 3/8”, Ligeløb, 0,90 m3/h

615 kr. inkl. moms

Danfoss NRV H er en kontraventil til CO2-anlæg (R744), med loddetilslutning i ligeløb.

  • Tilslutning: Loddeender (ODF) i ligeløb.
  • Maks. driftstryk: 90 bar.
  • Kv-værdi: 0,9 m³/h.
  • Konstruktion: Stempel, enkeltflow.

Minimumsordre 1.000 kr – kombinér gerne med andre varer

Levering 1–3 hverdage

Varenummer (SKU): 470204000 Kategori:

Beskrivelse

Danfoss NRV 10s H er en kontraventil med stempelkonstruktion til kølemidlet R744 (CO2). Den er i ligeløb med 3/8″ loddetilslutninger ODF, har Kv-værdi 0,9 m³/h og maks. driftstryk 90 bar.

Fordele

  • Ensrettet flow: Ventilen sikrer ifølge Danfoss, at kølemidlet kun løber én vej.
  • Trykaflastning: Monteret parallelt med en kugleventil ved en komponents ind- og udløb kan den ifølge Danfoss aflaste trykket i et stillestående anlæg under service.
  • Varmgasafrimning: Danfoss angiver, at ventilen også kan bruges i varmgas-afrimningsledninger.
  • Driftsgrænser: Medietemperatur -50…140 °C.

Passer den til dit anlæg?

Bruges til

  • Kontraventil til CO2-anlæg (R744). Danfoss nævner montering ved komponenters ind- og udløb parallelt med en kugleventil, så den kan aflaste trykket i et stillestående anlæg under service.

Sådan vælger du

  • Denne variant: NRV 10s H, 3/8″ ODF, Kv 0,9 m³/h.

Montering

  • Loddes ind i ligeløb i flowretningen. Installeres af kølemontør.
  • Ved brug som trykaflaster sammen med en GBC-kugleventil anbefaler Danfoss at montere NRV-ventilen over GBC-ventilen.
Til installatøren
  • Driftsgrænser: Min. åbningstryk (ODP) 0,4 bar, min. trykfald 1,1 bar, maks. differenstryk 90 bar.
  • Kompressorolie: Databladet angiver POE- og PAG-olie.
  • Mål og vægt: 109 mm lang, udvendig diameter 18 mm, 0,07 kg ifølge databladets måltabel.
  • Fluidgruppe 2, PED-kategori Art. 4, stk. 3.

Ofte stillede spørgsmål

Kan ventilen også bruges til hot gas-afrimning?
Ja. Ifølge Danfoss’ datablad kan NRV 10s H også bruges i hot gas-afrimningsledninger (hot gas defrosting lines).

Hvordan skal den placeres i forhold til en GBC-kugleventil, når den bruges som trykaflaster?
Danfoss anbefaler at montere NRV-ventilen over GBC-kugleventilen, når de to komponenter bruges sammen som trykaflastning ved service.

Hvilken kompressorolie er ventilen godkendt til?
Danfoss’ datablad angiver POE- og PAG-olie.

Hvor lang og hvor tung er ventilen?
Ifølge Danfoss’ datablad er den 109 mm lang, har en udvendig diameter på 18 mm og vejer 0,07 kg.

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeNRV 10s H, kontraventil
Danfoss kodenr.020B4000
KølemiddelR744
Tilslutning3/8" lodde ODF / 3/8" lodde ODF
KonstruktionStempel
FlowEnkeltflow
RetningLigeløb
FlowretningsindikatorPå produktmærkat
Kvs0,9 m³/h
Maks. driftstryk90 bar
Maks. differenstryk90 bar
Min. åbningstryk (ODP)0,4 bar
Min. trykfald1,1 bar
Medietemperatur-50…140 °C
MedieFluidgruppe 2 (PED)
MaterialeHus i messing, tilslutninger i kobber
Længde109 mm
Udvendig diameter18 mm
Nominelle betingelser, væskekapacitettcond 30 °C, tevap -10 °C, underkøling 5 K
Nominelle betingelser, varmgastcond 30 °C, tdisc 80 °C, tevap -10 °C, thotgas 60 °C, underkøling 5 K
PED-kategoriArt. 4, stk. 3
GodkendelseUL-klassificeret (C UL US), UA
Nettovægt0,065 kg
Bruttovægt0,078 kg
Mærke
Varenummer470204000
EAN5702428571821
