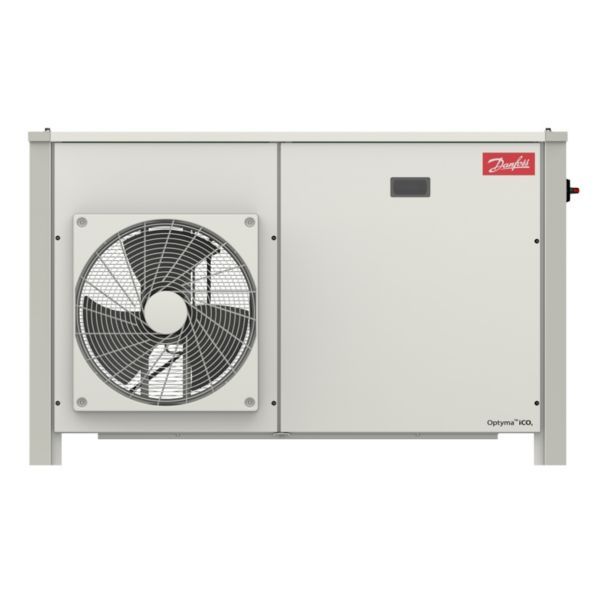

Danfoss Optyma iCO2 kondenseringsaggregat til køl, R744

76.478 kr. inkl. moms

Kondenseringsaggregat til kølerum, hvor kompressoren selv tilpasser kapaciteten efter behovet. Det leveres som en færdig pakke med sikkerhedskomponenter.

  • Kapacitet: Variabel hastighed fra 1,5 til 4,6 kW ved -10 °C fordampning (Danfoss).
  • Komplet pakke: Receiver, sikkerhedsventil, sugeakkumulator, olieudskiller, kugleventiler, skueglas, filtertørrer og højtrykspressostat følger med.
  • Pladsbesparende: Aggregater kan stables oven på hinanden.
  • Færdig styring: Den elektroniske regulator er programmeret fra fabrikken til netop denne enhed.

Levering 1–3 hverdage

Varenummer (SKU): 471146001 Kategori:

Beskrivelse

Danfoss Optyma iCO2 OP-MPAM005COP04G er et kondenseringsaggregat til kølerum med kølemidlet R744 (CO2). Det er beregnet til middelhøjt modtryk (MBP) og har en scroll-kompressor med variabel hastighed, så kapaciteten følger behovet i kølerummet. Danfoss angiver kølekapaciteten til 1,5 til 4,6 kW ved -10 °C fordampning, 10 K overhedning, 0 K underkøling og 32 °C omgivelsestemperatur.

Fordele

  • Selvregulerende kapacitet: Den inverterstyrede scroll-kompressor med variabel hastighed tilpasser kølingen til behovet, fra 1,5 til 4,6 kW (Danfoss).
  • Komplet pakke: Receiver, sikkerhedsventil, sugeakkumulator, olieudskiller, kugleventiler, skueglas, filtertørrer og højtrykspressostat følger med.
  • Pladsbesparende: Op til 2 aggregater kan monteres oven på hinanden.
  • Færdig fra fabrikken: Den elektroniske regulator er programmeret med parametre til netop denne enhed, så den kan sættes i drift uden opsætning fra bunden.
  • Ventilation: DC-ventilator med 1200 m³/h luftmængde og mikrokanal-varmeveksler.
  • Beskyttet drift: Robust vejrbestandigt kabinet, motorværn, højtrykspressostat og hovedafbryder med overbelastningsbeskyttelse (Danfoss).

Passer den til dit anlæg?

Bruges til

  • Små kommercielle kølerum med CO2 (R744) i MBP-området.
  • Danfoss beskriver en komplet CO2-kølerumspakke med fire komponenter: ekspansionsventil TE 2 til R744, magnetventil, kølerumsregulator og Optyma iCO2.

Sådan vælger du

Montering

  • Installation og service udføres af kvalificeret personale.
  • Maks. 20 meter rør én vej og ± 5 meter højdeforskel mellem aggregat og fordampere; væske- og returledning skal isoleres.
  • Leveres under kvælstoftryk; fyldning med R744 og eventuel olie beregnes med Danfoss’ regneark.
  • Medfølger: Receiver med sikkerhedsventil (PRV), Sugeakkumulator og olieudskiller integreret i kompressoren, Kugleventiler, skueglas i væskeledningen og filtertørrer, Højtrykspressostat, motorværn og hovedafbryder med overbelastningsbeskyttelse, Elektronisk regulator samt tryk- og temperaturfølere, Idemitsu PAG ND8-olie, M8-bolte til stablet montage.
  • Medfølger ikke: Monteringsbeslag til stablet montage (Danfoss: medfølger ikke), Oliedåse 250 ml til efterfyldning, Danfoss kodenr. 118U4144, Kølemiddel R744 – aggregatet leveres under kvælstoftryk.
Til installatøren
  • Montagekrav: Fundamentet skal være vandret med maks. 3° hældning og stærkt nok til hele enheden. Aggregatet kan håndteres lodret med maks. 15° afvigelse fra lodret.
  • Stabling: Maksimalt 2 aggregater kan stables. M8-bolte til stablet montage medfølger, mens monteringsbeslag ikke medfølger, og den øverste enhed skal isoleres termisk.
  • Fordampervolumen: Mindste fordampervolumen er 2 liter. Det samlede fordampervolumen må maks. være 10 liter ved fordampning ≤ -5 °C og 6 liter ved +10 °C.
  • Rørføring: Maks. 20 meter rør én vej og ± 5 meter højdeforskel mellem aggregat og fordampere. Væske- og returledning skal isoleres; en dårligt isoleret væskeledning kan give flashgas i drift og overtryk i receiveren ved stilstand.
  • Fyldning: Leveres under kvælstoftryk (1 bar). Kølemiddelfyldning med R744 og eventuel oliepåfyldning beregnes med Danfoss’ regneark i CoolSelector.
  • Sikkerhedsventil: Indstillingstryk 80 barg på receiveren. Væskeledningen skal være klassificeret til PS 80 barg; fordamper og sugeledning kan være 60 barg eller 80 barg.
  • Detektor: Maskinrum og kølerum skal udstyres med en detektor efter EN 378 (Danfoss).
  • Elektrisk: Kompressordrevet har indbygget EMC-filter. Afbryd forsyningen og vent mindst 4 minutter, før el-delene kan betragtes som spændingsfri ved service.

Ofte stillede spørgsmål

Hvilke krav er der til rørføringen?
Maks. 20 meter rør én vej og ± 5 meter højdeforskel mellem aggregat og fordampere. Væske- og returledning skal isoleres.

Hvor stor skal fordamperen være?
Mindste indre volumen bør ikke være under 2 liter. Det samlede fordampervolumen må maks. være 10 liter ved fordampning på -5 °C eller lavere og 6 liter ved +10 °C.

Kan to aggregater stå oven på hinanden?
Ja, maksimalt 2 enheder kan stables. M8-bolte til stablet montage følger med, mens monteringsbeslagene ikke medfølger, og den øverste enhed skal isoleres termisk (Danfoss).

Hvilken olie bruges?
Aggregatet leveres med Idemitsu PAG ND8-olie, og samme type skal bruges ved efterfyldning. Danfoss sælger en 250 ml oliedåse med kodenr. 118U4144.

Hvilket trykniveau skal væskeledningen klare?
Væskeledningen skal være klassificeret til PS 80 barg; fordamper og sugeledning kan være 60 barg eller 80 barg.

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeKondenseringsaggregat, køl (MBP – middelhøjt modtryk)
ModelOptyma™ iCO2 OP-MPAM005COP04G (P04)
Danfoss kodenr.114X6001
KølemidlerR744 (CO2)
Kølekapacitet (Danfoss)Variabel hastighed fra 1,5 til 4,6 kW (-10 °C fordampning, 10 K overhedning, 0 K underkøling, 32 °C omgivelsestemperatur)
KapacitetsreguleringInverter
KompressorScroll-kompressor med variabel hastighed, CO2
VarmevekslerMikrokanal
Tilslutning suge- og væskeledning3/8 in, loddeende
Maks. arbejdstryk (PS) høj / lav140 bar / 80 bar
Indstillingstryk sikkerhedsventil (PRV)80 barg
Omgivelsestemperatur (TS)-20…46 °C
Opbevaringstemperatur-35…50 °C
Kompressorforsyning (V/faser/Hz)230/1/50
Ventilatorforsyning (V/faser/Hz)230/1/50
Spændingsområde ved 50 Hz207–253 V
RLA / MCC10 A / 15 A
Min. sikring16 A
Elektrisk kodeG
Ventilator1 stk. DC-ventilator, Ø415 mm, 20 W, 0,08 A
Luftmængde ved 50 Hz1200 m³/h
Receiver2 stk. à 2,5 L, CE-godkendt
Sugeakkumulator2,5 L
Gaskølerens indvendige volumen0,27 L
OlieIdemitsu PAG ND8
Maks. rørlængde én vej20 meter
Maks. højdeforskel til fordampere± 5 meter
Maks. antal stablede enheder2 stk.
PED-kategoriI
GodkendelseCE
Mål (h × b × l)834 × 480 × 1350 mm
Nettovægt114 kg
Mærke
Varenummer471146001
EAN5702424493981
