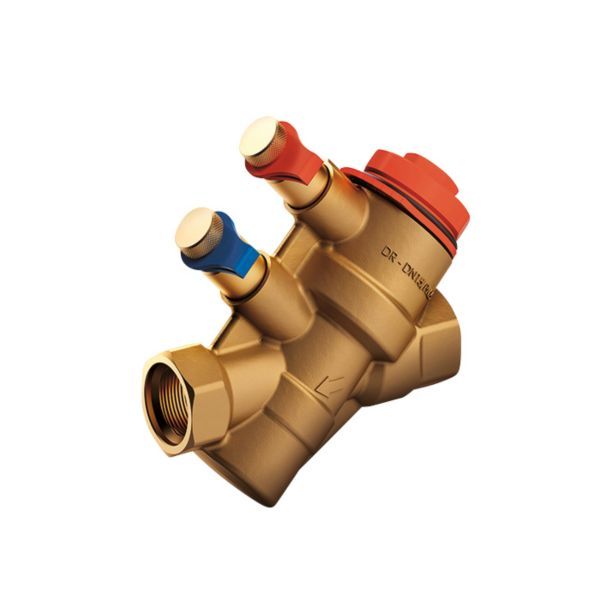

Flamco NexusValve Vivax automatisk flowregulator (PICV) DN20 S 3/4”

1.208 kr. inkl. moms

Flamco NexusValve Vivax er en kombineret automatisk flowregulator og reguleringsventil (PICV) til varme- og køleanlæg, der holder flowet konstant, når trykket i anlægget svinger.

  • Funktion: uden aktuator automatisk flowbegrænser, med aktuator også tovejs-reguleringsventil
  • Dimension: DN 20, variant S
  • Tilslutning: 3/4″ indvendigt gevind (Rp 3/4) i begge ender
  • Flowmåling: indbygget venturidyse til direkte aflæsning af det faktiske flow
  • Positionering: kan monteres i alle positioner, også direkte på bøjninger og fleksible rør

Bestillingsvare – skriv til info@klimaogvarme.dk for leveringstid før bestilling

Varenummer (SKU): 406812206 Kategori:

Beskrivelse

Flamco NexusValve Vivax er en kombineret trykuafhængig flowbegrænser og reguleringsventil til varme- og køleanlæg. Uden aktuator fungerer den som automatisk flowbegrænser, der sikrer det dimensionerende flow i terminalenheden; med aktuator bliver den samtidig en 2-vejs reguleringsventil med fuld ventilautoritet. Denne udgave er DN 20 S med 3/4″ indvendigt gevind (Rp 3/4), flowområde 320–882 l/h og differenstryk 30–400 kPa.

Fordele

  • Automatisk indregulering: Flowet holdes konstant ved trykudsving i anlægget, når differenstrykket er mindst 30 kPa.
  • Flowmåling: Det faktiske flow kan måles direkte via den indbyggede venturidyse, så indreguleringen kan dokumenteres.
  • Fuld ventilautoritet: Aktuatoren har 100 % reguleringsautoritet ved fuld slaglængde, fordi forindstillingen er uafhængig af slaglængden.
  • Montering: Kan monteres i alle positioner og direkte på bøjninger, reduktioner og fleksible rør – ingen lige rørstrækning er nødvendig.
  • Skylning: Flowenheden (indsatsen) kan tages ud, og den medfølgende forindstillingskappe forsegler huset, så anlægget kan skylles uden at afmontere hele ventilen.
  • Afspærring: En separat afspærringskappe (tilbehør) kan lukke ventilen, forudsat differenstrykket over den lukkede ventil ikke overstiger 400 kPa.

Passer den til dit anlæg?

Bruges til

  • Varme- og køleanlæg med terminalenheder, hvor flowet skal holdes konstant og eventuelt styres af CTS eller rumtermostat.
  • Flamco nævner forsyning af enkelte varmeflader (ventilatorkonvektorer, klimaanlæg, luftvarmere), enkeltrumsregulering (fx hoteller) og zoneventiler til mødelokaler, storrumskontorer og enkelte etager eller strenge i boligbyggeri.

Sådan vælger du

Montering

  • Flamco oplyser, at rørender skal afrenses for grater, og at hampepakning ikke må bruges – tråde kan hænge ind i røret og blokere ventilen.
  • Flamco: det kan være en fordel at tilføje en smudsfanger/separator til anlægget.
  • Anlægget skal skylles og udluftes korrekt efter montering og før idriftsættelse.
  • Ventilen skal monteres i lukkede, frostfrie rum og ikke i fugtige omgivelser; Flamco angiver maks. 40 °C omgivelsestemperatur i tørre omgivelser.
  • Flamco forbyder brug i umiddelbar nærhed af brugsvand.
  • Aktuator, isoleringskappe, afspærringskappe og pressadaptere fås som tilbehør og bestilles separat.
  • Ved brug som reguleringsventil (DN15-25) kræves en kompatibel aktuator og en adapter på ventilhuset, før aktuatoren klikkes på plads.
  • Installation og idriftsættelse skal udføres af uddannede og autoriserede fagfolk.
  • Medfølger: Forindstillingskappe, der også bruges som blindprop ved skylning, Målenipler til flowmåling (indbygget i ventilen).
  • Medfølger ikke: Aktuator, Afspærringskappe, Isoleringskappe, Pressadaptere, Påfyldnings- og afdrypningsventil.
Til installatøren
  • Forindstilling: grov forindstilling med forindstillingskappen på en skala 0–100 % af flowenhedens flowområde; præcis indstilling kræver Flamcos NexusValve Balancing Computer eller en anden flowmåler.
  • Målenøjagtighed: Flamco angiver ± 3 % i indstillingsområdet 0–80 %; ved indstilling 80–100 % er målenøjagtigheden ± 8 %. En indstilling under 14 % bør ikke bruges, fordi trykfaldet over venturidysen så kommer under 3,0 kPa, som er mindstekravet for ± 3 %.
  • Reguleringsnøjagtighed: Flamco angiver en tolerance på ± 7 % for flowreguleringen.
  • Skylning: flowenheden fjernes, og ventilen forsegles med den medfølgende forindstillingskappe; maks. systemtryk ved skylning er 16 bar og maks. temperatur 25 °C. Efter skylning fjernes kappen med en 10 mm unbrakonøgle, og flowenheden monteres og spændes med en 37 mm topnøgle (intet værktøj på den lille plastmøtrik ovenpå).
  • Afspærring: afspærringskappen (tilbehør til DN15-32) monteres i stedet for aktuatoren og spændes kun med hånden. Flamco oplyser, at ventilen har en læktabsklasse, så der må forventes en smule gennemsivning.
  • Aktuatorer til DN15-25: termoelektrisk åben/luk 230/24 V eller modulerende 0–10 V.
  • Kvm (målecoefficient): 1,90 m³/h – Flamco oplyser, at Kvm-værdien gælder trykfaldet over målepunkterne og kun må bruges til flowverifikation ved idriftsættelse.
  • Medie: varmeanlægsvand efter VDI 2035 (DIN EN 12828) eller vand/glykol med maks. 50 % glykol. Ved vand/glykol afviger volumenstrømmen fra tabelværdierne, og måleresultaterne skal korrigeres for den anden massefylde og viskositet.
  • Maks. differenstryk 400 kPa og maks. temperatur 120 °C skal respekteres både i normal drift og med ventilen lukket.
  • Mærkning på ventilen: DN, PN, strømningsretning, DR.

Varianter

Ofte stillede spørgsmål

Virker den uden aktuator?
Ja. Uden aktuator arbejder Vivax som automatisk flowbegrænser; med aktuator er den også reguleringsventil styret af CTS eller rumtermostat.

Hvilket differenstryk kræves?
Denne variant arbejder ved et differenstryk på 30–400 kPa.

Hvor nøjagtigt kan flowet måles?
Flamco angiver ± 3 % i indstillingsområdet 0–80 %. Ved indstilling over 80 % holdes flowet fortsat konstant, men så er målenøjagtigheden ± 8 %.

Kan ventilen bruges som afspærringsventil?
Flamco oplyser, at ventilen har en læktabsklasse, så der må forventes en smule gennemsivning. Til afspærring bruges den særskilte afspærringskappe (tilbehør).

Hvordan skylles anlægget uden at afmontere hele ventilen?
Flowenheden (indsatsen) tages ud og erstattes med den medfølgende forindstillingskappe, som forsegler huset under skylning (maks. 16 bar, maks. 25 °C).

Dokumentation

Tekniske data fra producentens officielle materiale (flamco.aalberts-hfc.com). Ret til ændringer forbeholdes.

Specifikationer

TypeNexusValve Vivax automatisk flowregulator (PICV)
ModelNexus Valve Vivax DN 20S ¾"F/F
Flamco nr.MN80597.004
DimensionDN 20, variant S
Tilslutning3/4" indvendigt gevind (Rp 3/4), ISO 7-1/EN 10226-1, begge ender
Flowområde320–882 l/h
Kvm (målecoefficient)1,90 m³/h (til flowverifikation)
ForindstillingDirekte på produktet (forindstillingskappe), skala 0–100 % af flowområdet
TrykklassePN 25
Maks. driftstryk25 bar
Maks. differenstryk400 kPa; driftsområde 30–400 kPa
Medietemperatur-20…120 °C
OmgivelsestemperaturMaks. 40 °C, tørre omgivelser
MedieVarmeanlægsvand efter VDI 2035 (DIN EN 12828) eller vand/glykol med maks. 50 % glykol
Vandring3,5 mm
KarakteristikLigeprocentisk
TrykkompensationMekanisk
Målenøjagtighed± 3 % ved indstilling 0–80 %; ± 8 % ved 80–100 %
Reguleringsnøjagtighed± 7 %
VentilhusDR-messing CW602N (CuZn36Pb2As), afzinkningsbestandig
Flowenhed (udtagelig indsats)PPS
TætningerO-ringe EPDM
AktuatortilslutningM30x1,5
MembranForstærket EPDM
Mål120 × 132 mm (L × H)
MærkningDN, PN, strømningsretning, DR
FarvemarkeringHvid
GodkendelseCE (overensstemmelseserklæring)
Mærke
Varenummer406812206
EAN4016715066794
Vægt0,885 kg
