Beskrivelse

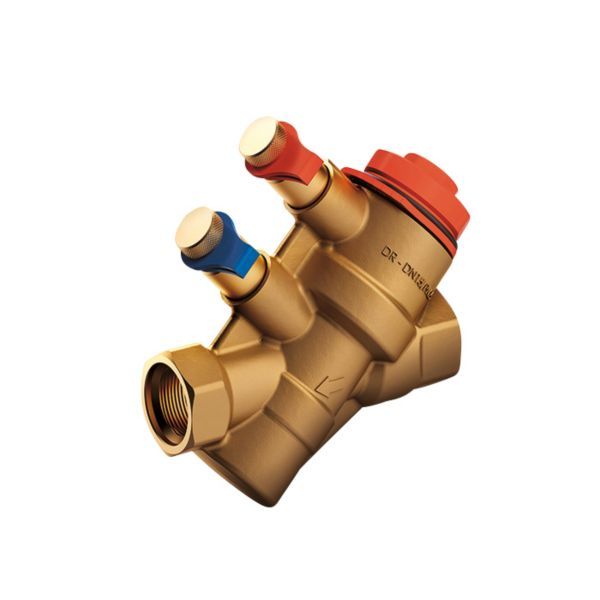

Flamco NexusValve Vivax er en trykuafhængig reguleringsventil (PICV) og automatisk flowbegrænser til varme- og køleanlæg. Flowet måles direkte i en indbygget Venturi-dyse med fast Kv-værdi, og ventilen kan monteres i alle positioner, også direkte på bøjninger og flexslanger. Denne DN15-L-udgave har flowområde 36–118 l/h og farvemarkering hvid, 1/2″ indvendigt gevind, og kan styres med en termisk aktuator via M30 x 1,5-tilslutning.
Fordele
- Nøjagtig flowbegrænsning: Den trykuafhængige regulering holder flowet konstant inden for differenstrykområdet 30–400 kPa, uanset trykudsving i anlægget.
- Reguleringsautoritet: Flamco angiver, at forindstillingsenheden bevæger sig radialt og er uafhængig af ventilspindlens aksiale bevægelse, så aktuatorens fulde slaglængde er uafhængig af forindstillingen.
- Flowverifikation: Den indbyggede Venturi-dyse gør det muligt at kontrollere det faktiske flow på stedet med et flowmeter.
- Montering: Ventilen kan monteres i alle positioner og direkte på bøjninger, reduktioner og flexslanger – lige rørføring er ikke nødvendig.
- Systemskylning: Flowreguleringsenheden kan tages ud til skylning af anlægget og sættes tilbage i ventilhuset bagefter.
Passer den til dit anlæg?
Bruges til
- Dynamisk indregulering og automatisk flowbegrænsning i varme- og køleanlæg.
- Flamco angiver brug til forsyning af enkelte varmeflader (fx ventilatorkonvektorer, airconditionanlæg eller luftvarmere), individuel rumstyring, zoneventil til mødelokaler og kontorer samt forsyningsstyring af etager eller strenge i boligbygninger.
- Vand og glykolblandet vand (varmt vand iht. VDI 2035) med maks. 50 % glykol. Flamco angiver, at brug tæt på koldt/varmt brugsvand er forbudt.
Sådan vælger du
- Denne variant: DN15-L, 36–118 l/h.
- Vivax DN15-S: 90–450 l/h
- Vivax DN15-H: 300–1400 l/h
Montering
- Kan monteres i alle positioner og direkte på bøjninger, reduktioner og flexslanger; lige rørføring før eller efter ventilen er ikke nødvendig.
- Flamco angiver, at produktet skal installeres i lukkede, frostfrie rum og ikke i områder med høj luftfugtighed.
- Medfølger: Måleniplerne til flowmåling (to måleudtag).
- Medfølger ikke: Ventilbeskyttelse, Påfyldnings- og afdrypningsventil.
Til installatøren
- Flowindstilling: Flowet indstilles med det medfølgende forindstillingsværktøj, som drejes 0–90°; hver markering på skalaen svarer til et trin på 10 %. Pumpen skal stå på maks. kapacitet, og alle afspærringsventiler i anlægget skal være helt åbne under indstillingen.
- Flowverifikation: Et flowmeter tilsluttes ventilens to måleudtag, og Venturi-dysens faste Kvm-værdi tastes ind for direkte aflæsning af det aktuelle flow. Flamco angiver en nøjagtighed på ±3 % i indstillingsområdet 0–80 % og ±8 % i området 80–100 %, og at Kvm-værdien gælder trykfaldet over måleudtagene og kun må bruges til flowverifikation ved idriftsættelse.
- Reguleringsnøjagtighed: Flamco angiver en tolerance på ±7 % for selve flowreguleringen.
- Indstillingsmetode: Direkte på produktet med forindstillingsværktøjet; ikke via NFC (trådløs nærfeltskommunikation), håndprogrammeringsværktøj eller PC-værktøj.
- Driftsgrænser: Differenstrykket over ventilen må på intet tidspunkt overstige 400 kPa. Flamco advarer om risiko for skoldning ved medietemperaturer over 60 °C.
- Afspærring: Flamco anbefaler ikke ventilen som afspærringsventil, fordi ventilens lækageklasse ikke indebærer fuld tæthed i lukket stilling.
- Varmeisolering: Flamco angiver, at de varmeførende komponenter skal drives med permanent varmeisolering, der også beskytter mod berøring; isoleringen må kun fjernes ved vedligeholdelse eller reparation og skal straks sættes rigtigt på igen.
- Omgivelser: Maks. tilladt omgivelsestemperatur 40 °C i tørre omgivelser; undgå installation i områder med høj luftfugtighed pga. risiko for elektrisk stød og korrosion af ventilhuset.
- Systemskylning: Flowreguleringsenheden tages ud af ventilhuset, og en rød forindstillingskappe monteres i stedet og tætner huset under skylningen. Flamco anbefaler desuden, at der monteres sier i anlægget, og at alle filtre og sier renses efter skylningen.
- Forbehold: Flamco forbeholder sig ret til at ændre design og tekniske specifikationer uden forudgående varsel.
Se alle tekniske specifikationer →
Varianter
Tilbehør
Flamco Isoleringsboks for Vivax DN1572 kr. inkl. moms+
Ofte stillede spørgsmål
Hvilket differenstryk kræver ventilen?
Min. 30 kPa og maks. 400 kPa. Flamco angiver, at differenstrykket over ventilen på intet tidspunkt må overstige 400 kPa.
Kan den motorstyres?
Ja, Vivax har M30 x 1,5 tilslutning til aktuator, og Flamco har termiske aktuatorer i 230 V og 24 V til ventilen. Uden aktuator virker ventilen som automatisk flowbegrænser.
Kan jeg kontrollere, at flowet er indstillet korrekt?
Ja. Et flowmeter tilsluttes de to måleudtag, og den indbyggede Venturi-dyses faste Kv-værdi giver en direkte aflæsning af det faktiske flow. Flamco angiver en nøjagtighed på ±3 % i indstillingsområdet 0–80 % og ±8 % i området 80–100 %.
Skal røret være lige før og efter ventilen?
Nej. Flamco angiver, at ventilen kan monteres i alle positioner og direkte på bøjninger, reduktioner og flexslanger.
Kan ventilen bruges til at lukke for kredsen?
Flamco anbefaler ikke ventilen som afspærringsventil, fordi ventilens lækageklasse ikke indebærer fuld tæthed i lukket stilling.
