Beskrivelse

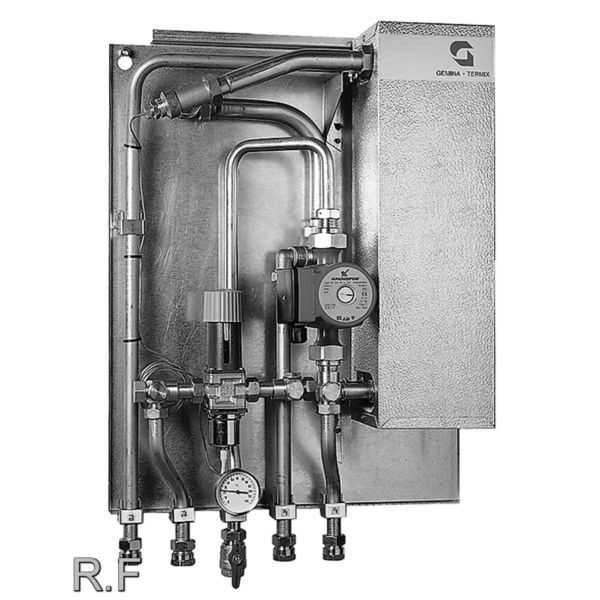

Termix BV-unit type 3 T-CP er en komplet, monteringsklar brugsvandsunit til fjernvarme, til steder med stort behov for varmt vand, fx etageejendomme, skoler, institutioner og sportshaller. Unitten har isoleret pladeveksler, termisk regulering med en selvvirkende Danfoss AVTB 20-ventil og cirkulationspumpe. Ved fjernvarme 60/20 °C og brugsvand 10/45 °C angiver producenten 82 kW, 33,6 l/min og 23 lejligheder. Fjernvarme, varmt og koldt vand tilsluttes med 1″ indvendigt gevind (G 1). Leveres uden kabinet.
Fordele
- Afkøling af fjernvarmevandet: Gemina Termix oplyser, at den effektive pladeveksler sikrer optimal afkøling, så der opnås bedst mulig komfort og driftsøkonomi.
- Montering: Unitten er komplet og monteringsklar og ifølge producenten hurtig at indregulere.
- Materialer: Pladevarmeveksler og rørføring er udført i rustfrit stål (AISI 316).
- Regulering uden ekstra automatik: Unitten leveres som standard med selvvirkende termiske ventiler.
- Kabinet som tilvalg: Unitten kan leveres med et kabinet i Jacob Jensen design.
- Oprindelse: Produceret i Danmark af Gemina Termix.
Passer den til dit anlæg?
Bruges til
- Varmt brugsvand fra fjernvarme, hvor der er brug for stor kapacitet – fx etageejendomme, industribyggeri, sportshaller, skoler og institutioner.
- Komplet og monteringsklar vandvarmer med isoleret pladevarmeveksler, termisk AVTB-reguleringsventil og cirkulationspumpe.
Sådan vælger du
- Denne variant: BV-unit type 3 T-CP med AVTB 20, til 23 lejligheder ved fjernvarme 60/20 °C eller 29 lejligheder ved 70/18 °C (brugsvand 10/45 °C, Δp 45 kPa).
- Mindre: BV-unit type 2 T-CP (70 kW / 16 lejligheder ved 60/20 °C)
- Kontakt Gemina Termix ved andre ydelser eller andre temperatursæt.
Montering
- En BV-unit skal altid monteres med brugsvandscirkulation.
- Montering, installation og idriftsættelse skal udføres af en autoriseret VVS-installatør, og unitten skal tilsluttes i et frostfrit lokale.
- Unitten skal altid have sikkerhedsventil(er) efter de lokale forskrifter. Sikkerhedsventil og kabinet til type 2-5 bestilles separat.
- Tilslutninger: fjernvarme frem/retur samt varmt og koldt vand 1″ indvendigt gevind (G 1); cirkulation 3/4″ indvendigt gevind (G 3/4).
- Medfølger: Cirkulationspumpe (UPM3), Selvvirkende termiske ventiler (Danfoss AVTB), Isoleret pladevarmeveksler, Garantibevis.
- Medfølger ikke: Kabinet (bestilles separat), Sikkerhedsventil (bestilles separat).
Til installatøren
- Reguleringsformer: Standard selvvirkende termiske ventiler; større opbygninger leveres med termisk kaskaderegulering af to ventiler indstillet differentieret. Den mindste af de to ventiler indstilles på en lidt højere værdi.
- Driftsgrænser: Maks. driftstryk (arbejdstryk) 16 bar, driftstemperatur maks. 110 °C, omgivelsestemperatur 0–40 °C ved kontinuerlig brug. Producenten oplyser, at de anbefalede driftsparametre ikke må overskrides, og at maks. driftstryk og maks. temperatur står på unittens typeskilt.
- Sikkerhed: Unitten skal altid være udstyret med sikkerhedsventil(er) i overensstemmelse med de lokale forskrifter; sikkerhedsventil og kabinet bestilles separat.
- Montage: Unitten skal tilsluttes installationen i et frostfrit lokale, og montering, installation, idriftsættelse og vedligehold må kun udføres af en autoriseret VVS-installatør. Både væg og befæstelse skal kunne bære unittens bruttovægt, og der skal til enhver tid være mulighed for at afbryde alle energikilder til unitten.
- Cirkulation: En BV-unit skal altid monteres med brugsvandscirkulation.
- Cirkulationspumpe: Gemina Termix oplyser, at cirkulationspumpen kan fravælges, hvis en eksisterende cirkulationspumpe anvendes.
- Garanti: Unitten er dækket af garanti iht. det medleverede garantibevis. Gemina Termix oplyser, at en autoriseret VVS-installatør skal kontakte Gemina Termix for godkendelse af en reklamation, at garantien ikke dækker ved forkert brug, og at producenten fralægger sig ansvaret, hvis der ændres på unittens opbygning eller konstruktion.
- Isolering: Gemina Termix henviser til DS 452, hvorefter installationer skal isoleres, så unødvendigt energiforbrug undgås.
Ydelse, Termix BV-unit type 3 T-CP (Δp 45 kPa, brugsvand 10/45 °C)
| Fjernvarme | Effekt kW | BV flow l/min | Antal lejl. |
|---|---|---|---|
| 60/20 °C | 82 | 33,6 | 23 |
| 70/18 °C | 93 | 37,9 | 29 |
Data fra producentens produktark. Kontakt producenten ved andre temperatursæt.
Se alle tekniske specifikationer →
Varianter
Ofte stillede spørgsmål
Hvor mange lejligheder kan den forsyne?
Ved fjernvarme 60/20 °C yder unitten til 23 lejligheder, og ved 70/18 °C til 29 lejligheder, ifølge producentens ydelsestabel (brugsvand 10/45 °C).
Skal der være brugsvandscirkulation?
Ja. Producenten skriver, at en BV-unit altid skal monteres med brugsvandscirkulation, og at unitten ikke må monteres uden cirkulation.
Følger der kabinet med?
Nej, denne udgave leveres uden kabinet. Kabinet til type 2-5 bestilles separat; med kabinet måler unitten 800 × 540 × 360 mm.
Hvilket gevind har tilslutningerne?
Fjernvarme frem og retur samt varmt og koldt vand har 1″ indvendigt gevind (G 1). Brugsvandscirkulationen har 3/4″ indvendigt gevind (G 3/4).
Dokumentation
- Produktblad Produktark Termix BV PDF · 616 KB
- Dokument Instruktion Termix BV PDF · 3,1 MB
Tekniske data fra producentens officielle materiale (termix.dk). Ret til ændringer forbeholdes.
