Beskrivelse

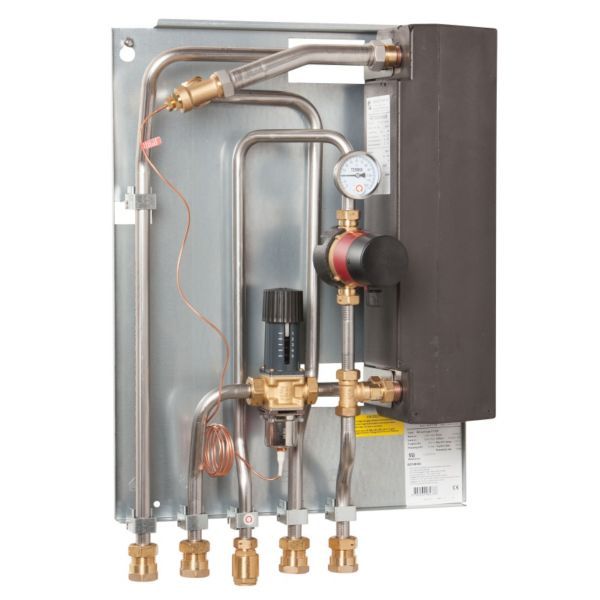

Termix BV-unit type 2 T-CP er en komplet, monteringsklar brugsvandsunit til steder med stort behov for varmt vand, fx etageejendomme, skoler, institutioner og sportshaller. Unitten har isoleret pladeveksler, termisk regulering med en selvvirkende Danfoss AVTB 20-ventil og cirkulationspumpe. Ved fjernvarme 60/20 °C og 45 kPa yder den 70 kW, svarende til 28,7 l/min ved 10/45 °C. Leveres uden kabinet.
Fordele
- Antal lejligheder: Gemina Termix angiver 16 lejligheder ved fjernvarme 60/20 °C.
- Monteringsklar: Leveres komplet og færdigbygget, monteringsvenlig og hurtig at indregulere.
- Materiale: Både pladevarmeveksler og rørføring er udført i rustfrit stål – veksleren i AISI 316.
- Cirkulationspumpe: Medfølger og kan fravælges, hvis en eksisterende pumpe skal bruges.
- Regulering: Leveres som standard med en selvvirkende termisk ventil (Danfoss AVTB 20).
- Oprindelse: Produceret i Danmark af Gemina Termix.
Passer den til dit anlæg?
Bruges til
- Varmt brugsvand fra fjernvarme, hvor der er brug for stor kapacitet – fx etageejendomme, industribyggeri, sportshaller, skoler og institutioner.
- Komplet og monteringsklar vandvarmer med isoleret pladevarmeveksler, termisk AVTB-reguleringsventil og cirkulationspumpe.
Sådan vælger du
- Denne variant: BV-unit type 2 T-CP med AVTB 20 – 70 kW til 16 lejligheder ved fjernvarme 60/20 °C, eller 77 kW til 19 lejligheder ved 70/18 °C (brugsvand 10/45 °C, Δp 45 kPa).
- Større: BV-unit type 3 T-CP (82 kW ved 60/20 °C)
Montering
- Tilslutning: 1" indvendigt gevind (fjernvarme frem / fjernvarme retur / varmt vand / koldt vand); 3/4" indvendigt gevind (cirkulation).
- En BV-unit skal altid monteres med brugsvandscirkulation.
- Montering, installation og idriftsættelse skal udføres af en autoriseret VVS-installatør, og unitten skal tilsluttes i et frostfrit lokale.
- Unitten skal altid have sikkerhedsventil(er) efter de lokale forskrifter. Sikkerhedsventil og kabinet til type 2-5 bestilles separat.
- Tilslutninger: fjernvarme frem/retur, varmt og koldt vand 1″ RG indvendigt gevind, cirkulation ¾″ RG indvendigt gevind.
- Medfølger: Isoleret pladeveksler i rustfrit stål (AISI 316), Selvvirkende termisk Danfoss AVTB 20-ventil, UPM3-cirkulationspumpe.
- Medfølger ikke: Kabinet (bestilles separat), Sikkerhedsventil(er) (bestilles separat).
Til installatøren
- Regulering: Termisk med en selvvirkende Danfoss AVTB 20-ventil. Den medfølgende UPM3-pumpe sørger for brugsvandscirkulationen.
- Ydelse: 70 kW / 28,7 l/min til 16 lejligheder ved fjernvarme 60/20 °C; 77 kW / 31,6 l/min til 19 lejligheder ved 70/18 °C (brugsvand 10/45 °C, Δp 45 kPa).
- Tryk og temperatur: Arbejdstryk 16 bar, driftstemperatur maks. 110 °C.
- Driftsparametre: Gemina Termix angiver, at de anbefalede driftsparametre ikke må overskrides, og at maks. driftstryk og maks. temperatur står på unittens typeskilt.
- Tilslutninger: Fjernvarme frem/retur, varmt og koldt vand 1″ RG indvendigt gevind, cirkulation ¾″ RG indvendigt gevind.
- Mål: 660 × 510 × 240 mm uden kabinet; med kabinet (type 2-5) 800 × 540 × 360 mm.
- Godkendelse: VA 3.22/19700.
- Montage: Installation og idriftsættelse skal udføres af en autoriseret VVS-installatør. Unitten skal tilsluttes i et frostfrit lokale og skal altid monteres med brugsvandscirkulation.
- Sikkerhed: Unitten skal altid have sikkerhedsventil(er) efter de lokale forskrifter. Sikkerhedsventil og kabinet til type 2-5 bestilles separat.
Ydelse, Termix BV-unit type 2 T-CP (Δp 45 kPa, brugsvand 10/45 °C)
| Fjernvarme | Effekt kW | BV flow l/min | Antal lejl. |
|---|---|---|---|
| 60/20 °C | 70 | 28,7 | 16 |
| 70/18 °C | 77 | 31,6 | 19 |
Data fra producentens produktark. Kontakt producenten ved andre temperatursæt.
Se alle tekniske specifikationer →
Varianter
Ofte stillede spørgsmål
Hvor mange lejligheder kan den forsyne?
Ved fjernvarme 60/20 °C op til 16 lejligheder og ved 70/18 °C op til 19 lejligheder ifølge producentens ydelsestabel.
Skal der være brugsvandscirkulation?
Ja. Producenten skriver, at en BV-unit altid skal monteres med brugsvandscirkulation.
Følger der kabinet med?
Nej, denne udgave leveres uden kabinet. Med kabinet måler type 2-5 800 × 540 × 360 mm.
Dokumentation
- Produktblad Produktark Termix BV PDF · 616 KB
- Dokument Instruktion Termix BV PDF · 3,1 MB
Tekniske data fra producentens officielle materiale (termix.dk). Ret til ændringer forbeholdes.
