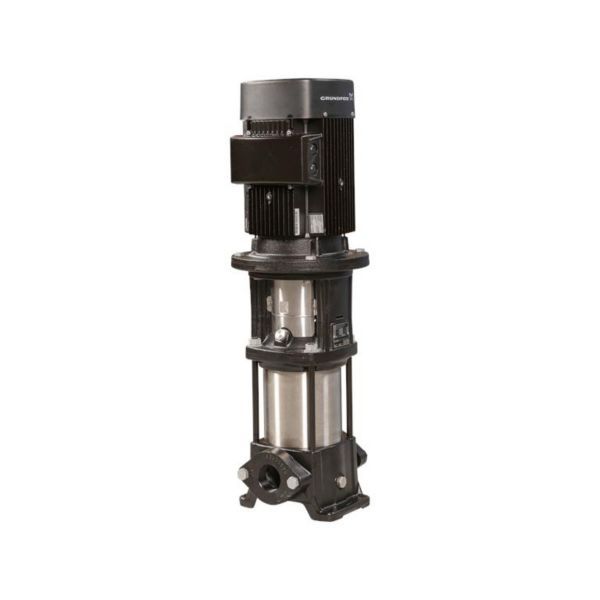

Grundfos CR3-10 vertikal centrifugalpumpe HQQE 3×230/400 50HZ

14.519 kr. inkl. moms

Vertikal flertrins centrifugalpumpe med indløb og afgang i samme højde, til bl.a. vandforsyning, trykforøgning og køling.

  • Ydelse: Flowområde 1,2–4,5 m³/h
  • Motor: 0,75 kW trefaset motor
  • Materiale: Støbejern og rustfrit stål
  • Akseltætning: Vedligeholdelsesfri patron-akseltætning (type HQQE)

Levering 1–3 hverdage

Varenummer (SKU): 385901010 Kategori:

Beskrivelse

Grundfos CR 3-10 A-A-A-E-HQQE er en vertikal flertrins centrifugalpumpe. Soklen har indløb og afgang i samme højde, så pumpen monteres direkte i rørstrengen, og rørtilslutningen er oval flange (typenøgle A). Pumpen har 10 trin og en trefaset motor på 0,75 kW, og den er bygget i støbejern og rustfrit stål EN 10088 1.4301. Grundfos angiver et flowområde på 1,2–4,5 m³/h for pumpestørrelsen CR 3.

Fordele

  • Montage: Soklen har indløb og afgang i samme højde, så pumpen monteres direkte i rørstrengen.
  • Materiale: Pumpen er bygget i støbejern og rustfrit stål EN 10088 1.4301 (≈ AISI 304).
  • Flowområde: Grundfos angiver 1,2–4,5 m³/h for pumpestørrelsen CR 3.
  • Driftsgrænser: Væsketemperaturen må være -20…120 °C.
  • Akseltætning: Alle CR-pumper leveres ifølge Grundfos med en vedligeholdelsesfri patron-akseltætning (HQQE).
  • Reservedele: Grundfos har bl.a. sæt med akseltætning, sliddele og kugleleje.

Passer den til dit anlæg?

Bruges til

  • Grundfos nævner CR-pumper til bl.a. vandforsyning og trykforøgelse, procesvand, kedelfødning, køling og aircondition samt brandslukningsanlæg.

Sådan vælger du

Montering

  • Pumpen monteres lodret i rørstrengen; soklen har indløb og afgang i samme højde, og rørtilslutningen er oval flange (typenøgle A).
  • El-arbejdet på en trefaset pumpe udføres af en autoriseret elinstallatør.
Til installatøren
  • Rørtilslutning: Oval flange (typenøgle A). Grundfos’ tilslutningstabel i serie-databladet kan ikke læses entydigt for CR 3, så gevinddimensionen er udeladt – mål efter på pumpen eller slå den op i Grundfos Product Center.
  • Motor: 0,75 kW trefaset, 2-polet standardmotor, 3 × 220-230/380-400 V, 50 Hz.
  • Maks. driftstryk: 24 bar for pumpestørrelsen CR 3.
  • Mål med oval flange: Grundfos opgiver B1 = 386 mm og B1+B2 = 617 mm; nettovægt 26 kg.
  • Pumpevirkningsgrad: Grundfos opgiver maks. 58 % for pumpestørrelsen CR 3.
  • Materialer: Støbejern og rustfrit stål EN 10088 1.4301 (≈ AISI 304).
  • Opbygning: Pumpen består af en sokkel og et topstykke; kammerstakken og mufferøret er spændt sammen mellem dem med stagbolte.

Varianter

Ofte stillede spørgsmål

Hvad betyder A-A-A-E-HQQE?
Det er Grundfos’ typenøgle: pumpeversion A, rørtilslutning A (oval flange), materialekode A, gummidele E (EPDM) og akseltætning HQQE.

Hvilken motor sidder der på?
En trefaset, 2-polet standardmotor på 0,75 kW til 3 × 220-230/380-400 V, 50 Hz.

Hvor meget vejer pumpen?
Grundfos angiver en nettovægt på 26 kg for CR 3-10 med oval flange.

Hvilket rør passer pumpen til?
Rørtilslutningen er oval flange (typenøgle A). Grundfos’ serie-datablad opgiver ikke gevinddimensionen entydigt for CR 3, så den skal måles på pumpen eller slås op i Grundfos Product Center.

Skal akseltætningen vedligeholdes?
Nej. Grundfos oplyser, at alle CR-pumper leveres med en vedligeholdelsesfri patron-akseltætning, her af typen HQQE.

Dokumentation

Tekniske data fra producentens officielle materiale (product-selection.grundfos.com). Ret til ændringer forbeholdes.

Specifikationer

TypeVertikal flertrins centrifugalpumpe med indløb og afgang i samme højde
ModelCR 3-10
Grundfos produktnr.96516597
TilslutningOval flange (typenøgle A)
Flowområde (pumpestørrelse CR 3)1,2–4,5 m³/h
Nominelt flow (pumpestørrelse CR 3)3 m³/h
Maks. driftstryk24 bar (pumpestørrelse CR 3)
Væsketemperatur-20…120 °C
Trin10
AkseltætningPatron-akseltætning, kode HQQE
Maks. pumpevirkningsgrad (pumpestørrelse CR 3)58 %
MaterialerStøbejern (base/topstykke) og rustfrit stål EN 10088 1.4301 (løbere, mellemkamre)
Motor P20,75 kW
MotorTrefaset, 2-polet standardmotor
Mærkespænding3 × 220-230/380-400 V, 50 Hz
Mål, oval flange (B1 / B1+B2)386 / 617 mm
Nettovægt26 kg
Mærke
Varenummer385901010
EAN5700396746074
