Beskrivelse

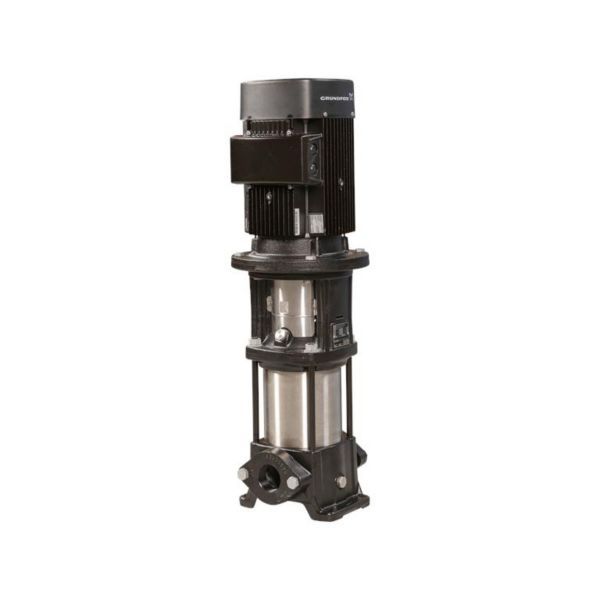

CR 3-8 A-A-A-E-HQQEVertikal, normalsugende, flertrins-, inline-centrifugalpumpe til installation i rørsystemer og montering på fundament. Pumpen har følgende karakteristika: – Løbere og mellemkamre er fremstillet af:Rustfrit stål, DIN W.-Nr. 1.4301. – Fod- og topstykke er fremstillet af Støbejern – Akseltætningens indbygningsmål er iht. EN 12756 – Effektoverførsel sker via todelt støbejernskobling – Rørføringen tilsluttes via OVAL flangerMotoren er en 3-faset AC motor. Medie:Væsketemperaturområde:-20 .. 120 °CTeknisk:Hastighed for pumpedata:2864 omdr/minNominelt flow:3 m³/hNominel løftehøjde:38.3 mAkseltætning:HQQEGodkendelser på typeskilt:CE,TRKurvetolerance:ISO 9906:1999 Annex AMaterialer:Pumpehus:StøbejernPumpehus:EN-JL1030Pumpehus:ASTM A48-30 BLøber:Rustfrit stålLøber:DIN W.-Nr. 1.4301Løber:AISI 304Installation:Maks. omgivelsestemperatur:60 °CMax. tryk ved nævnte temperatur:16 bar / 120 °CMax. tryk ved nævnte temperatur:16 bar / -20 °CFlange standard:OVALRørtilslutning:Rp 1Flangestørrelse for motor:FT100Elektriske data:Motortype:80AIE Virkningsgradsklasse:IE3Antal poler:2Mærkeeffekt – P2:0.75 kWEffekt (P2) krævet af pumpe:0.75 kWEffekt (P2) krævet af pumpe:0.75 kWMærkespænding:3 x 220-240 D/380-415 Y VMærkestrøm:3,30/1,90 AStartstrøm:580-620 %Cos phi – effektfaktor:0,81-0,71Nominel hastighed:2840-2870 omdr/minVirkningsgrad:IE3 80,7%Motorvirkningsgrad ved fuldlast:80,7 %Motorvirkningsgrad ved 3/4 belastning:82,7 %Motorvirkningsgrad ved ½ belastning:81,7 %Kapslingsklasse (IEC 34-5):55 Dust/JettingIsolationsklasse (IEC 85):FMærkat:Grundfos BluefluxMin. virkningsgradsindeks, MEI =:0.7Nettovægt:23 kgBruttovægt:25.7 kgShippingvolumen:0.05 m³
Specifikationer
| Mærke | Grundfos |
|---|---|
| Isoleringsklasse ifølge IEC | F |
| Radio standard 4G | Nej |
| Motor med forlænget aksel | Nej |
| Radio standard 2G | Nej |
| Pumpehus matriale | Støbejern |
| Kvalitetsklasse på pumpehus | Støbejern EN-GJL-200 (GG 20) |
| Kommunikation | Ingen |
| Tilslutningsmateriale | Støbejern |
| Nominel strøm | 1.9 |
| Pumpehøjde | 581 |
| Eltilslutning | Tilslutningsklemme |
| Tilslutnings standard indtag | ISO 228-1 |
| Løftehøjden ved nominelt flow (BEP) | 375.49 |
| Understøtter protokol til LON/LONWorks | Nej |
| Max. Arbejdstryk | 16 |
| Kapslingsklasse (IP) | IP55 |
| Tilslutning afgangsside | Indvendigt rørgevind cylindrisk (BSPP) |
| Antal faser | 3 |
| Varenummer | 385901008 |
| EAN | 5700396746036 |
