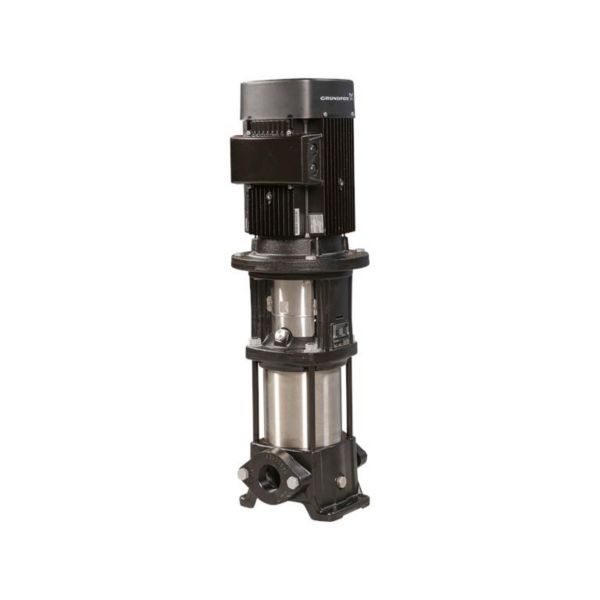

Grundfos CR5-8 centrifugalpumpe HQQE 3×230/400 50HZ

13.386 kr. inkl. moms

Vertikal flertrins centrifugalpumpe til bl.a. opvarmning, aircondition og trykforøgning i erhvervsejendomme. Indløb og afgang sidder i samme højde, så den kan monteres direkte i et vandret rørstykke.

  • Tilslutning: Oval flange med 1 1/4″ indvendigt gevind (Rp 1 1/4) i begge ender
  • Trin: 8 trin (løbere)
  • Materiale: Fodstykke i støbejern, alle medieberørte dele i rustfrit stål
  • Akseltætning: Vedligeholdelsesfri patron-akseltætning (type HQQE)

Levering 1–3 hverdage

Varenummer (SKU): 385902008 Kategori:

Beskrivelse

Grundfos CR 5-8 A-A-A-E-HQQE er en vertikal, normalsugende flertrins centrifugalpumpe, hvor indløb og afgang sidder i samme højde. Den har 8 trin og yder nominelt 5,8 m³/h ved 40,3 m løftehøjde. Fodstykket er i støbejern, og alle medieberørte dele er i rustfrit stål (EN 1.4301).

Fordele

  • Løftehøjde: Grundfos angiver en maks. løftehøjde på 56,5 m.
  • Materialer: Alle medieberørte dele er i rustfrit stål EN 1.4301 (AISI 304).
  • Akseltætning: Alle CR-pumper leveres ifølge Grundfos med en vedligeholdelsesfri patron-akseltætning (HQQE), og nye akseltætninger fås som komplette servicesæt.
  • Driftsgrænser: Væsketemperaturen må være -20…120 °C.
  • Drikkevandsgodkendt: CE-mærket og godkendt til drikkevand (WRAS, ACS).
  • Motor: IEC-standardmotor på 1,1 kW i virkningsgradsklasse IE3.

Passer den til dit anlæg?

Bruges til

  • Vertikal flertrins centrifugalpumpe til bl.a. opvarmning, aircondition og trykforøgning i erhvervsejendomme.
  • Godkendt til drikkevand (WRAS, ACS).

Sådan vælger du

Montering

  • Indløb og afgang sidder i samme højde og har samme rørdimension, så pumpen kan monteres direkte i et vandret rørsystem.
  • Tilslutning: Oval flange med 1 1/4″ indvendigt gevind (Rp 1 1/4) i begge ender.
  • Motoren (IEC 80C, 1,1 kW, IE3) har ikke indbygget motorbeskyttelse og tilsluttes 3 × 220-240D/380-415Y V, 50 Hz.
Til installatøren
  • Materialer: Fodstykke (base) i støbejern EN-GJL-200 / ASTM A48-25B, løbere i rustfrit stål EN 1.4301 (AISI 304), leje i SiC, gummidele i EPDM.
  • Driftsgrænser: Maks. driftstryk 16 bar (ved -20 til 120 °C), maks. omgivelsestemperatur 60 °C.
  • Motor: IEC 80C, 1,1 kW, 2-polet, IE3, uden indbygget motorbeskyttelse. Mærkestrøm 4,35/2,50 A, effektfaktor (cos φ) 0,83–0,76, startstrøm 450–500 %, nominel hastighed 2.840–2.870 omdr/min.
  • Installation: Lodret pumpeorientering, enkelt akseltætning (HQQE), motorflange FT100, klemkasseposition 6, kurvetolerance ISO 9906:2012 3B.
  • Reservedele: Grundfos anbefaler bl.a. sæt med akseltætning HQQE, sliddele, pakninger og kugleleje.
  • Pumpemedie: Grundfos oplyser, at en pumpes egnethed til en bestemt væske afhænger af bl.a. kloridindhold, pH-værdi, temperatur samt indhold af kemikalier og olier, og at aggressive væsker kan nedbryde det rustfri ståls beskyttende oxidlag.

Varianter

Ofte stillede spørgsmål

Hvad betyder A-A-A-E-HQQE?
Det er Grundfos’ typenøgle: pumpeversion A, rørtilslutning A (oval flange), materialekode A, gummidele E (EPDM) og akseltætning HQQE.

Hvilken motor sidder der på?
En IEC 80C-motor på 1,1 kW i virkningsgradsklasse IE3 til 3 × 220-240D/380-415Y V, 50 Hz. Den har ikke indbygget motorbeskyttelse.

Er pumpen godkendt til drikkevand?
Ja, Grundfos oplyser godkendelserne WRAS og ACS til drikkevand, samt CE, EAC, UKCA, SEPRO og RCM.

Hvilke reservedele findes?
Grundfos anbefaler bl.a. sæt med akseltætning HQQE, sliddele, pakninger og kugleleje.

Tekniske data fra producentens officielle materiale (product-selection.grundfos.com). Ret til ændringer forbeholdes.

Specifikationer

TypeVertikal flertrins centrifugalpumpe med indløb og afgang i samme højde
ModelCR 5-8 A-A-A-E-HQQE
Grundfos produktnr.96516991
TilslutningOval flange, 1 1/4" indvendigt gevind (Rp 1 1/4), PN 16
Trin / løbere8 / 8
Nominelt flow / løftehøjde5,8 m³/h ved 40,3 m
Maks. løftehøjde56,5 m
Nominel hastighed2.840–2.870 omdr/min
Maks. driftstryk16 bar (ved -20 til 120 °C)
Væsketemperatur-20…120 °C
OmgivelsestemperaturMaks. 60 °C
PumpemedieVand
PumpehusMotorstol og fodstykke i støbejern EN-GJL-200 / ASTM A48-25B
LøberRustfrit stål EN 1.4301 / AISI 304
AkseltætningEnkelt, type HQQE
LejeSiC
Mærkespænding3 × 220-240D/380-415Y V, 50 Hz
Mærkeeffekt P21,1 kW
Strømforbrug4,35/2,50 A
Startstrøm450–500 %
Effektfaktor (cos φ)0,83–0,76
Motorvirkningsgrad (fuldlast)82,7 %
Motorvirkningsgrad (3/4 belastning)84,6–84,0 %
Motorvirkningsgrad (1/2 belastning)85,4–82,8 %
KapslingsklasseIP55 (Dust/Jetting), isolationsklasse F
Termisk beskyttelseIngen indbygget motorbeskyttelse
FrekvensomformerIngen
MotorflangeFT100
Klemkasseposition6
KurvetoleranceISO 9906:2012 3B
GodkendelserCE, EAC, UKCA, SEPRO, RCM; drikkevand: WRAS, ACS
Minimumseffektivitetsindeks (MEI)0,57
Nettovægt26,3 kg
Bruttovægt29,1 kg
Mærke
Varenummer385902008
EAN5700396754123
