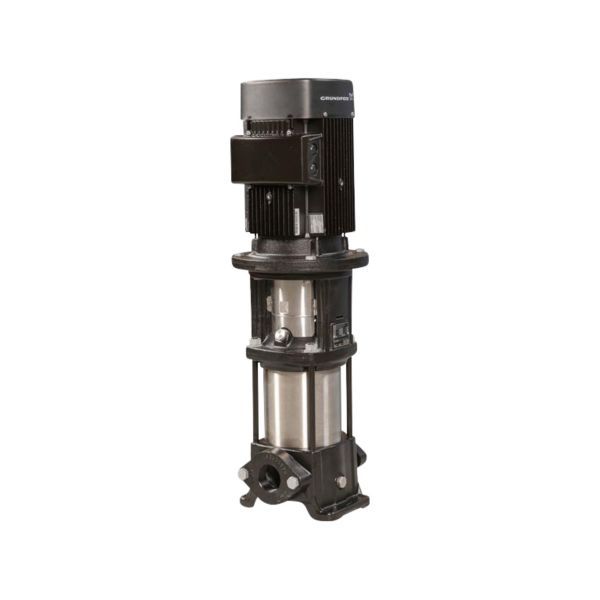

Grundfos CR5-10 centrifugalpumpe HQQE 3×230/400 50HZ

14.926 kr. inkl. moms

Vertikal flertrins centrifugalpumpe (indløb og afgang i samme højde) til opvarmning, aircondition og trykforøgning i erhvervsejendomme.

  • Ydelse: Nominelt 5,8 m³/h ved 51,8 m løftehøjde
  • Materiale: Rustfrit stål (medieberørte dele); motorstol og fodstykke i støbejern
  • Motor: 1,5 kW trefaset motor
  • Godkendelser: CE-mærket; Grundfos oplyser drikkevandsgodkendelserne WRAS og ACS

Levering 1–3 hverdage

Varenummer (SKU): 385902010 Kategori:

Beskrivelse

Grundfos CR 5-10 A-A-A-E-HQQE er en vertikal flertrins centrifugalpumpe med sugestuds og trykstuds i samme højde, så den monteres direkte i rørstrengen. Den har 10 trin og yder nominelt 5,8 m³/h ved 51,8 m løftehøjde. Tilslutningen er 1 1/4″ indvendigt gevind (Rp 1 1/4) eller oval flange, PN 16. Motorstol og fodstykke er af støbejern, mens alle medieberørte dele er af rustfrit stål (1.4301).

Fordele

  • Montage: Indløb og afgang sidder i samme højde, så pumpen monteres direkte i rørstrengen.
  • Materiale: Alle medieberørte dele er i rustfrit stål (EN 1.4301/AISI 304).
  • Motorvirkningsgrad: Motoren er i energiklasse IE3 og har en virkningsgrad på 84,2 % ved fuldlast.
  • Driftsgrænser: Pumpen kan køre med væsketemperaturer på -20…120 °C.
  • Drikkevandsgodkendelser: Grundfos oplyser godkendelserne WRAS og ACS for drikkevand.
  • Reservedele: Grundfos har bl.a. sæt med akseltætning, sliddele, pakninger og kugleleje.

Passer den til dit anlæg?

Bruges til

  • Vertikal flertrins centrifugalpumpe til montage i rørstrengen; Grundfos angiver opvarmning, aircondition og trykforøgning i erhvervsejendomme.
  • CR-serien bruges ifølge Grundfos også bl.a. til vandforsyning, trykforøgning i højhuse og hoteller, kedelfødning og kondensatsystemer samt vandbehandling.

Sådan vælger du

  • Denne variant: CR 5-10, 10 trin, nominelt 5,8 m³/h ved 51,8 m, 1,5 kW, 3 × 220-240D/380-415Y V.
  • Færre trin: CR5-8
  • Mindre flow: CR3-10
  • Vælg pumpen efter det flow og den løftehøjde, anlægget kræver, så driftspunktet ligger på pumpekurven.

Montering

  • Tilslutningen er 1 1/4″ indvendigt gevind (Rp 1 1/4) eller oval flange, PN 16, og pumpen monteres lodret i rørstrengen med indløb og afgang i samme højde.
  • Motoren har ikke indbygget motorbeskyttelse, så der skal sættes eksternt motorværn til.
  • El-arbejdet på en trefaset pumpe udføres af en autoriseret elinstallatør.
Til installatøren
  • Akseltætning: Enkelt akseltætning, kode HQQE.
  • Tilslutning: 1 1/4″ indvendigt gevind (Rp 1 1/4) eller oval flange, PN 16.
  • Maks. tryk: 16 bar – både ved 120 °C og ved -20 °C.
  • Motor: IEC 90SD, 2-polet, 1,5 kW, 3 x 220-240D/380-415Y V, 50 Hz; mærkestrøm 5,70/3,30 A og startstrøm 750–820 %. Ingen indbygget motorbeskyttelse, så der skal sættes eksternt motorværn til.
  • Hastighed: Pumpedata er opgivet ved 2.896 omdr/min; motorens nominelle hastighed er 2.890–2.910 omdr/min.
  • Omgivelsestemperatur: Maks. 60 °C.
  • Klemkasse: Position 6. Motorflange FT115.
  • Leje: SIC.
  • Kurvetolerance: ISO 9906:2012, klasse 3B.

Varianter

Ofte stillede spørgsmål

Hvad betyder A-A-A-E-HQQE?
Det er Grundfos’ typenøgle: pumpeversion A, rørtilslutning A (oval/Rp), materialekode A, gummidele E (EPDM) og akseltætning HQQE.

Hvilken motor sidder der på?
En IEC 90SD-motor på 1,5 kW i virkningsgradsklasse IE3 til 3 × 220-240D/380-415Y V, 50 Hz. Den har ikke indbygget motorbeskyttelse.

Hvilke reservedele findes?
Grundfos anbefaler bl.a. sæt med akseltætning HQQE, sliddele, pakninger og kugleleje.

Kan pumpen bruges til drikkevand?
Grundfos oplyser drikkevandsgodkendelserne WRAS og ACS for pumpen, og alle medieberørte dele er i rustfrit stål EN 1.4301. Tjek selv, om netop de godkendelser dækker din opgave.

Hvilket rør passer pumpen til?
Ind- og afgang er 1 1/4″ indvendigt gevind (Rp 1 1/4) i trykklasse PN 16; Grundfos opgiver tilslutningstypen som oval flange/Rp.

Tekniske data fra producentens officielle materiale (product-selection.grundfos.com). Ret til ændringer forbeholdes.

Specifikationer

TypeVertikal flertrins centrifugalpumpe med indløb og afgang i samme højde
ModelCR 5-10
Grundfos produktnr.96516993
TilslutningOval flange / Rp 1 1/4", PN 16
PumpeorienteringVertikal
Maks. løftehøjde69,7 m
Nominelt flow / løftehøjde5,8 m³/h ved 51,8 m
Maks. tryk ved temperatur16 bar / 120 °C og 16 bar / -20 °C
Maks. driftstryk16 bar
Væsketemperatur-20…120 °C
OmgivelsestemperaturMaks. 60 °C
PumpemedieVand
PumpehusStøbejern EN 1561 EN-GJL-200 (ASTM A48-25B)
LøberRustfrit stål EN 1.4301 (AISI 304)
LejeSIC
AkseltætningEnkelt (single), kode HQQE
Trin / løbere10 / 10
TypenøgleA-A-A-E-HQQE (pumpeversion A, rørtilslutning A, materialekode A, gummi E = EPDM, akseltætning HQQE)
Omdrejningstal, grundlag for pumpedata2.896 omdr/min
Mærkespænding3 × 220-240D/380-415Y V, 50 Hz
Mærkeeffekt P21,5 kW
Nominelt omdrejningstal2.890–2.910 omdr/min
Mærkestrøm5,70/3,30 A
Startstrøm750–820 %
Cos phi (effektfaktor)0,84–0,78
MotorIEC 90SD, 2-polet, IE3
Motorvirkningsgrad (fuldlast)84,2 %
Motorvirkningsgrad (3/4 og 1/2 belastning)86,4–84,9 % og 86,0–83,0 %
Antal poler2
KapslingsklasseIP55, isolationsklasse F
Termisk beskyttelseIngen (kræver ekstern motorværn)
Motornr.85U01906
FrekvensomformerIngen
MotorflangeFT115
Klemkasse, position6
GodkendelserCE, EAC, UKCA, SEPRO, RCM
DrikkevandsgodkendelserWRAS, ACS
Min. virkningsgradsindeks (MEI)0,57
KurvetoleranceISO 9906:2012, klasse 3B
Nettovægt33,9 kg
Bruttovægt38 kg
Mærke
Varenummer385902010
EAN5700396754161
