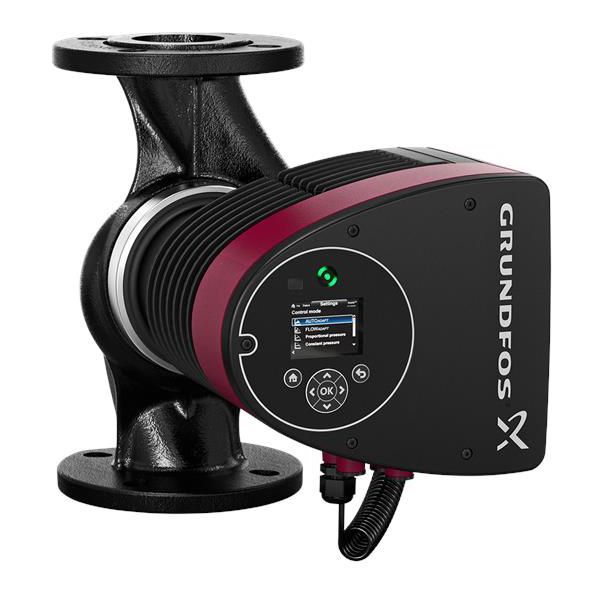

Grundfos MAGNA3 40-120 F 250 cirkulationspumpe, flange DN 40 (97924270)

17.488 kr. inkl. moms

Cirkulationspumpe med flange til varme- og køleanlæg. Grundfos fremhæver pumpen til store bygninger, hvor den skal styres og overvåges fra bygningens centrale styringsanlæg (CTS).

  • Tilslutning: Flange DN 40, byggelængde 250 mm
  • Maks. løftehøjde: 12 m
  • Automatisk tilpasning (AUTOADAPT): Pumpen tilpasser selv ydelsen til anlægget – Grundfos anbefaler reguleringsformen til varmeanlæg
  • Opsætning: Pumpen har en skærm (TFT-display) til indstillingerne; plads til et kommunikationsmodul (CIM, tilbehør) til bygningens styringsanlæg

Levering 1–3 hverdage

Varenummer (SKU): 380952412 Kategori:

Beskrivelse

Grundfos MAGNA3 40-120 F er en cirkulationspumpe til varme- og køleanlæg, med flangetilslutning DN 40 og byggelængde 250 mm. Maks. løftehøjde er 12 m (120 dm). Pumpen indstilles på skærmen og kan kobles på CTS- og SRO-anlæg med et valgfrit CIM-modul.

Fordele

  • Opsætning uden ekstra udstyr: Model E kan forbindes direkte til den gratis Grundfos GO-app via Bluetooth – uden dongle.
  • Tilslutning til anlæggets styring: Analoge og digitale indgange og konfigurerbare relæer gør det muligt at starte, stoppe og overvåge pumpen udefra.
  • Varmeenergi i anlægget: Pumpen har indbygget varmeenergimonitor, der kan vise den varmeenergi anlægget bruger, når der monteres en ekstra temperaturføler.
  • Selvindstillende: AUTOADAPT finder selv den rigtige reguleringskurve til anlæggets behov.
  • Effektoptag: Grundfos angiver et effektoptag fra 17 W ved lille belastning.

Passer den til dit anlæg?

Bruges til

  • Cirkulation i varmeanlæg, brugsvandsanlæg samt aircondition- og køleanlæg. Grundfos nævner også jordvarme- og solvarmeanlæg.
  • Grundfos fremhæver MAGNA3 til store bygninger som fx hospitaler, institutioner og hoteller – især hvor pumpen skal styres og overvåges fra et CTS-anlæg.

Sådan vælger du

Montering

  • Grundfos’ monterings- og driftsinstruktion henvender sig til professionelle installatører; Grundfos anbefaler, at installationen udføres af faguddannede personer.
  • Kun til indendørs brug: produktet er beregnet til indendørs installation. I køleanlæg kan der dannes kondens på pumpen, og i visse tilfælde skal der monteres en opsamlingsbakke.
  • CIM-modul til feltbus og øvrigt Grundfos-tilbehør bestilles separat.
Til installatøren
  • Reguleringsformer: AUTOADAPT er fabriksindstillingen og tilpasser automatisk pumpen til den aktuelle anlægskarakteristik. FLOWLIMIT begrænser det maksimale flow, og FLOWADAPT kombinerer de to. Grundfos anbefaler AUTOADAPT til de fleste varmeanlæg, men ikke til aircondition- og køleanlæg.
  • Indreguleringsventiler: Grundfos oplyser, at FLOWADAPT reducerer behovet for en pumpeindreguleringsventil, men ikke fjerner behovet for reguleringsventiler i varmeanlæg.
  • Driftsgrænser: Væsketemperatur -10…110 °C, omgivelsestemperatur 0–40 °C, maks. driftstryk 10 bar.
  • Signal: Analoge og digitale indgange, konfigurerbare relæer og feltbus via CIM-modul (tilbehør) til CTS- og SRO-anlæg.
  • Varmeenergimonitor: Funktionen kræver en ekstra temperaturføler monteret i fremløbs- eller returløbsledningen, afhængigt af hvor pumpen er monteret.
  • Pumpemedie: Rene, tyndtflydende, ikke-aggressive og ikke-eksplosive medier uden faste bestanddele, fibre eller mineralolier. Grundfos angiver, at vand-glykol-blandinger med op til 50 % glykol kan pumpes.
  • Brugsvand: I brugsvandsanlæg anbefaler Grundfos kraftigt pumper i rustfrit stål for at undgå korrosion – pumpehuset i denne udførelse er af støbejern.
  • Montage: Produktet er beregnet til indendørs installation. Ved køleanlæg kan der dannes kondens på pumpens overflade, og i visse tilfælde er det nødvendigt at montere en opsamlingsbakke.

Varianter

Tilbehør

Ofte stillede spørgsmål

Kan pumpen kobles på et CTS-anlæg?
Ja. MAGNA3 er forberedt til CTS- og SRO-anlæg. Med et valgfrit CIM-modul, der monteres i klemkassen, understøttes de almindelige feltbusstandarder.

Skal jeg have en dongle for at bruge Grundfos GO?
Nej. Grundfos oplyser, at MAGNA3 model E kommunikerer med Grundfos GO via Bluetooth uden behov for en dongle. Appen er gratis til iOS og Android.

Hvilken strømforsyning kræver den?
1 × 230 V ved 50/60 Hz. Effektoptaget ligger mellem 17 og 427 W.

Hvad er indbygningsmålet?
Afstanden mellem ind- og udløb er 250 mm, og pumpen har flangetilslutning DN 40 (PN 6/10).

Kan den bruges i køleanlæg?
Ja. Grundfos angiver et væsketemperaturområde på -10 til 110 °C og nævner aircondition- og køleanlæg som anvendelsesområde. Vælg en anden reguleringsform end AUTOADAPT, som Grundfos ikke anbefaler til aircondition- og køleanlæg.

Dokumentation

Tekniske data fra producentens officielle materiale (product-selection.grundfos.com). Ret til ændringer forbeholdes.

Specifikationer

TypeCirkulationspumpe (MAGNA3)
ModelMAGNA3 40-120 F, version E
Grundfos produktnr.97924270
TilslutningFlange DN 40 (DIN), PN 6/10
Indbygningslængde250 mm
Maks. løftehøjde12 m (120 dm)
Nominelt flow14,14 m³/h
Maks. hastighed4.080 omdr/min
Maks. driftstryk10 bar
Væsketemperatur-10…110 °C
Omgivelsestemperatur0–40 °C
PumpemedieVand
PumpehusStøbejern EN 1561 EN-GJL-250, ASTM A48-250B
LøberKomposit
Mærkespænding1 × 230 V, 50/60 Hz
Effekt P117–427 W
Strømforbrug0,19–1,96 A
Energiindeks (EEI)0,18
KapslingsklasseIPX4D, isolationsklasse F
TF-klasse110
GodkendelserCE, VDE, EAC, Marokko, UKCA, RCM, UkrSEPRO
Nettovægt16 kg
Bruttovægt17,5 kg
Mærke
Varenummer380952412
EAN5710626493456
