Beskrivelse

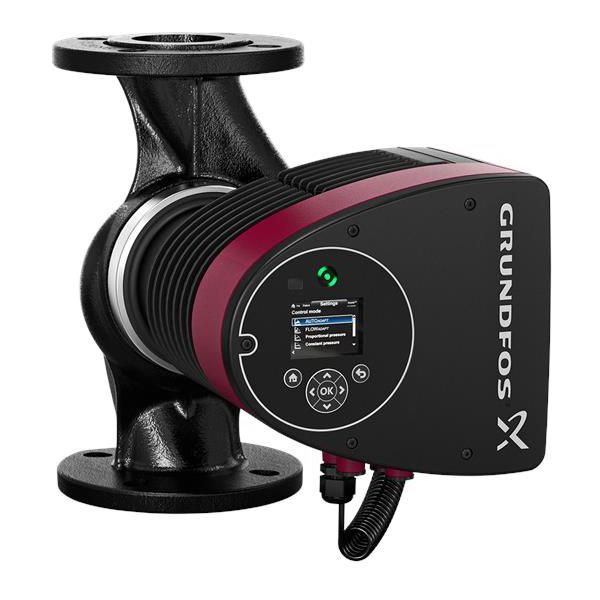

Grundfos MAGNA3 40-180 F er en cirkulationspumpe til varme- og køleanlæg i bl.a. erhvervsejendomme. Pumpen har flangetilslutning DN 40 og en byggelængde på 250 mm. Indstillinger og driftsdata vises på pumpens TFT-display, og med et kommunikationsmodul (CIM, tilbehør) kan pumpen kobles på et CTS- eller SRO-anlæg.
Fordele
- Indstiller sig selv: AUTOADAPT er en form for proportionaltrykregulering, hvor pumpen selv vælger den reguleringskurve, anlægget har brug for.
- Mindre indregulering: Grundfos oplyser, at FLOWADAPT reducerer behovet for en pumpeindreguleringsventil, men ikke fjerner behovet for reguleringsventiler i varmeanlægget.
- CTS-integration: Feltbusintegration via et kommunikationsmodul (CIM), der monteres i klemkassen, og en digital indgang, to signalrelæer og en analog indgang til ekstern sensor.
- Betjening: Opsætning på TFT-displayet, og trådløs forbindelse til Grundfos GO-appen via Bluetooth; appen er gratis til iOS og Android.
- Varmeenergi: Med en ekstra temperatursensor på den analoge indgang kan pumpen vise anlæggets varmeenergiforbrug.
- Energiforbrug: Effektoptaget starter ved 16 W.
Passer den til dit anlæg?
Bruges til
- Cirkulation i varmeanlæg, brugsvandsanlæg samt aircondition- og køleanlæg. Grundfos nævner også jord- og solvarmeanlæg.
- Grundfos fremhæver MAGNA3 til større bygninger som hospitaler, institutioner og hoteller – især hvor pumpen skal styres og overvåges fra et CTS-anlæg.
Sådan vælger du
- Denne variant: MAGNA3 40-180 F, flangetilslutning DN 40, byggelængde 250 mm.
- MAGNA3 40-40 F – maks. løftehøjde 40 dm, 220 mm
- MAGNA3 40-60 F – maks. løftehøjde 60 dm, 220 mm
- MAGNA3 40-80 F – maks. løftehøjde 80 dm, 220 mm
- Til brugsvandsanlæg anbefaler Grundfos kraftigt pumper i rustfrit stål for at undgå korrosion (N-udførelse af pumpehuset).
- Vælg pumpen ud fra anlæggets dimensionerende flow og tryktab – ikke ud fra rørdimensionen alene.
Montering
- Grundfos’ monterings- og driftsinstruktion henvender sig til professionelle installatører; Grundfos anbefaler, at installationen udføres af faguddannede personer.
- Produktet er kun til indendørs brug. I køleanvendelser kan der dannes kondens på pumpen, og i visse tilfælde er det nødvendigt at montere en opsamlingsbakke.
- Pumpen er fabriksindstillet til AUTOADAPT. Grundfos anbefaler ikke AUTOADAPT til aircondition- og køleanlæg – vælg her en anden reguleringsform.
- CIM-modul til feltbus bestilles separat.
Til installatøren
- Ydelse: Nominelt flow 16,04 m³/h ved nominel løftehøjde 9,2 m, maks. løftehøjde 180 dm, maks. driftstryk 10 bar.
- El: Effektoptag P1 16–609 W, strømforbrug 0,18–2,78 A, netspænding 1 × 230 V, 50/60 Hz. Maks. hastighed 4.920 omdr/min.
- Ind- og udgange: Én digital indgang til ekstern start/stop eller tvangsstyret drift på maksimums- eller minimumskurven, to signalrelæer med potentialfri skiftekontakt og én analog indgang til ekstern sensor.
- Sensorer: Integreret differenstryk- og temperatursensor i pumpehuset, som måler differenstrykket over pumpen og medietemperaturen. Varmeenergimåleren bruger pumpens indbyggede flowestimering, som ifølge Grundfos typisk har en nøjagtighed på ± 5 % af Qmax, og kræver en indgangstemperatursensor på den analoge indgang.
- Driftsgrænser: Væsketemperatur -10…110 °C, omgivelsestemperatur 0–40 °C. TF-klasse 110.
- Montage: Grundfos’ monterings- og driftsinstruktion henvender sig til professionelle installatører, og Grundfos anbefaler, at installationen udføres af faguddannede personer. Produktet er kun til indendørs brug; i køleanvendelser kan der dannes kondens på pumpen, og i visse tilfælde er det nødvendigt at montere en opsamlingsbakke.
- Reguleringsform: Pumpen er fabriksindstillet til AUTOADAPT, som Grundfos angiver til de fleste varmeanlæg. Grundfos anbefaler ikke AUTOADAPT til aircondition- og køleanlæg.
Se alle tekniske specifikationer →
Varianter
- MAGNA3 40-40 F – maks. løftehøjde 40 dm, 220 mm
- MAGNA3 40-60 F – maks. løftehøjde 60 dm, 220 mm
- MAGNA3 40-80 F – maks. løftehøjde 80 dm, 220 mm
- MAGNA3 40-100 F – maks. løftehøjde 100 dm, 220 mm
- MAGNA3 40-120 F – maks. løftehøjde 120 dm, 250 mm
- MAGNA3 40-150 F – maks. løftehøjde 150 dm, 250 mm
Tilbehør
Grundfos A 40-30 Adaptersæt DN40-PN10 30 mm904 kr. inkl. moms+
Grundfos MODBUS CIM200 Add-on kpl Packed2.904 kr. inkl. moms+
Grundfos GO MI301 Universal dongle3.092 kr. inkl. moms+
Grundfos flangesæt 1 1/2''958 kr. inkl. moms+
Ofte stillede spørgsmål
Kan pumpen kobles på et CTS-anlæg?
Ja, men den kan ikke selv oprette forbindelse til et netværk. Det kræver et Grundfos-kommunikationsmodul (CIM), der fås som tilbehør og monteres i klemkassen; så understøttes de almindelige feltbusstandarder.
Skal jeg bruge en app?
Nej. Pumpen indstilles på TFT-displayet. Vil du indstille og overvåge den trådløst, forbindes Grundfos GO-appen via Bluetooth; appen er gratis til iOS- og Android-enheder.
Hvilken strømforsyning kræver den?
1 × 230 V ved 50/60 Hz. Effektoptaget ligger mellem 16 og 609 W.
Hvad er indbygningsmålet?
Afstanden mellem ind- og udløb er 250 mm, og pumpen har flangetilslutning DN 40 (PN 6/10).
Kan den bruges i køleanlæg?
Ja. Grundfos angiver et væsketemperaturområde på -10…110 °C og nævner både varme- og køleanlæg som anvendelsesområder, men Grundfos anbefaler ikke reguleringsformen AUTOADAPT til aircondition- og køleanlæg. Pumpen er kun til indendørs brug, og i køleanvendelser kan der være behov for en opsamlingsbakke under pumpen.
Dokumentation
- Driftsvejledning Monterings- og driftsinstruktion MAGNA3 model E PDF · 22,8 MB
- Dokument Quick Guide MAGNA3, stikforbundet PDF · 6,0 MB
Tekniske data fra producentens officielle materiale (product-selection.grundfos.com). Ret til ændringer forbeholdes.
