Beskrivelse

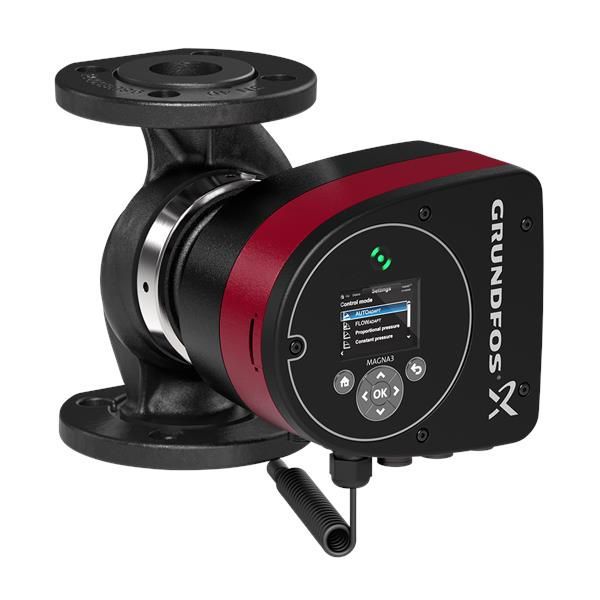

Grundfos MAGNA3 40-40 F er en cirkulationspumpe til varme- og køleanlæg i bl.a. erhvervsejendomme. Den nominelle ydelse er 7,99 m³/h ved 2,59 m løftehøjde, og den maksimale løftehøjde er 4 m (40 dm). Pumpen har flangetilslutning DN 40 og en byggelængde på 220 mm. Pumpen indstilles på displayet eller fra Grundfos GO-appen, og med et valgfrit CIM-modul kan den kobles på et CTS- eller SRO-anlæg.
Fordele
- Selvindstillende: AUTOADAPT finder selv den proportionaltrykkurve, der passer til anlæggets behov.
- Flowstyring: FLOWLIMIT og FLOWADAPT gør det muligt at sætte et maksimalt flow direkte i pumpen.
- Betjening fra mobilen: Grundfos GO-appen er gratis og forbinder trådløst til pumpen via Bluetooth uden dongle.
- Feltbusklar: valgfrie CIM-moduler i klemkassen giver forbindelse til CTS- og SRO-anlæg.
- Effektoptag: Grundfos angiver et effektoptag fra 12 W ved lille belastning.
Passer den til dit anlæg?
Bruges til
- Cirkulation i varmeanlæg, brugsvandsanlæg samt aircondition- og køleanlæg. Grundfos nævner også jord- og solvarmeanlæg.
- Grundfos fremhæver MAGNA3 til større bygninger som hospitaler, institutioner og hoteller – især hvor pumpen skal styres og overvåges fra et CTS-anlæg.
Sådan vælger du
- Denne variant: MAGNA3 40-40 F, nominelt flow 7,99 m³/h, maks. løftehøjde 4 m, flangetilslutning DN 40, byggelængde 220 mm.
- Mere løftehøjde, samme byggelængde: Grundfos MAGNA3 40-60 F
- Mere løftehøjde, samme byggelængde: Grundfos MAGNA3 40-80 F
- Mere løftehøjde, samme byggelængde: Grundfos MAGNA3 40-100 F
- Til varmt brugsvand anbefaler Grundfos kraftigt pumper i rustfrit stål (N-udgaverne) for at undgå korrosion.
- Vælg pumpen ud fra anlæggets dimensionerende flow og tryktab – ikke ud fra rørdimensionen alene.
Montering
- Grundfos’ monterings- og driftsinstruktion henvender sig til professionelle installatører; Grundfos anbefaler, at installationen udføres af faguddannede personer.
- Pumpen er kun beregnet til indendørs brug. I køleanlæg kan der dannes kondens på pumpen, og i visse tilfælde skal der monteres en opsamlingsbakke.
- Isoleringsskallerne til varmeanlæg er fabriksmonterede og skal tages af, før pumpen monteres i røret.
- Fabriksindstillingen er AUTOADAPT, som passer til de fleste varmeanlæg. Til aircondition- og køleanlæg anbefaler Grundfos ikke AUTOADAPT – vælg her en anden reguleringsform.
- CIM-modul til feltbus bestilles separat. Grundfos GO-appen kræver intet ekstra modul på model E.
- Tilslutning: flangetilslutning DN 40 (PN 6/10) i begge ender.
- Medfølger: Fabriksmonterede isoleringsskaller til varmeanlæg.
- Medfølger ikke: CIM-modul til feltbus (tilbehør), Isoleringsskaller til aircondition- og køleanlæg.
Til installatøren
- Ind- og udgange: digital indgang til start/stop eller tvangsstyring til maks.- eller min.-kurven, signalrelæ til alarm-, klar- eller driftsmelding og analog indgang til eksternt styresignal eller sensor.
- Reguleringsform: fabriksindstillingen er AUTOADAPT, som Grundfos anbefaler til de fleste varmeanlæg, men ikke til aircondition- og køleanlæg. Manuel indstilling af sætpunktet er ikke mulig i AUTOADAPT.
- Varmeenergimonitor: kræver en ekstra temperatursensor i fremløbs- eller returløbsledningen, afhængigt af hvor pumpen er monteret.
- Driftsgrænser: væsketemperatur -10…110 °C, omgivelsestemperatur 0–40 °C, maks. driftstryk 10 bar.
- Installation: kun til indendørs brug. I køleanlæg kan der dannes kondens, og i visse tilfælde skal der monteres en opsamlingsbakke; tvinges koldt vand gennem pumpen, må den ikke slukkes.
- Start og stop: for at beskytte elektronikken må antallet af starter og stop ikke overstige fire i timen.
- Isoleringsskaller: skallerne til varmeanlæg er fabriksmonterede og skal tages af, før pumpen monteres. Skaller til aircondition- og køleanlæg bestilles separat.
- CIM-modul: monteres direkte i klemkassen og giver adgang til almindelige feltbusstandarder.
Se alle tekniske specifikationer →
Varianter
- Grundfos MAGNA3 40-60 F, byggelængde 220 mm
- Grundfos MAGNA3 40-80 F, byggelængde 220 mm
- Grundfos MAGNA3 40-100 F, byggelængde 220 mm
- Grundfos MAGNA3 40-120 F, byggelængde 250 mm
- Grundfos MAGNA3 40-150 F, byggelængde 250 mm
- Grundfos MAGNA3 40-180 F, byggelængde 250 mm
Tilbehør
Grundfos A 40-30 Adaptersæt DN40-PN10 30 mm904 kr. inkl. moms+
Grundfos MODBUS CIM200 Add-on kpl Packed2.904 kr. inkl. moms+
Grundfos GO MI301 Universal dongle3.092 kr. inkl. moms+
Grundfos flangesæt 1 1/2''958 kr. inkl. moms+
Ofte stillede spørgsmål
Hvad betyder 40-40 i navnet?
Det første tal er flangestørrelsen DN 40. Det andet tal er den maksimale løftehøjde i decimeter, altså 40 dm svarende til 4 m.
Kan pumpen kobles på et CTS-anlæg?
Ja. MAGNA3 er forberedt til CTS- og SRO-anlæg. Med et valgfrit CIM-modul, der monteres i klemkassen, understøttes de almindelige feltbusstandarder.
Skal jeg have ekstra udstyr for at bruge appen?
Nej. Grundfos GO-appen er gratis til iOS og Android og forbinder direkte til pumpen via Bluetooth uden dongle.
Hvilken strømforsyning kræver den?
1 × 230 V ved 50/60 Hz. Effektoptaget ligger mellem 12 og 98 W.
Hvad er indbygningsmålet?
Afstanden mellem ind- og udløb er 220 mm, og pumpen har flangetilslutning DN 40 (PN 6/10).
Kan den bruges i køleanlæg?
Ja. Grundfos angiver et væsketemperaturområde på -10 til 110 °C og nævner både varme- og køleanlæg som anvendelsesområder. Til køleanlæg skal du vælge en anden reguleringsform end AUTOADAPT og bestille isoleringsskaller separat.
Dokumentation
- Driftsvejledning Monterings- og driftsinstruktion MAGNA3 model E PDF · 22,8 MB
- Dokument Quick Guide MAGNA3, stikforbundet PDF · 6,0 MB
Tekniske data fra producentens officielle materiale (product-selection.grundfos.com). Ret til ændringer forbeholdes.
