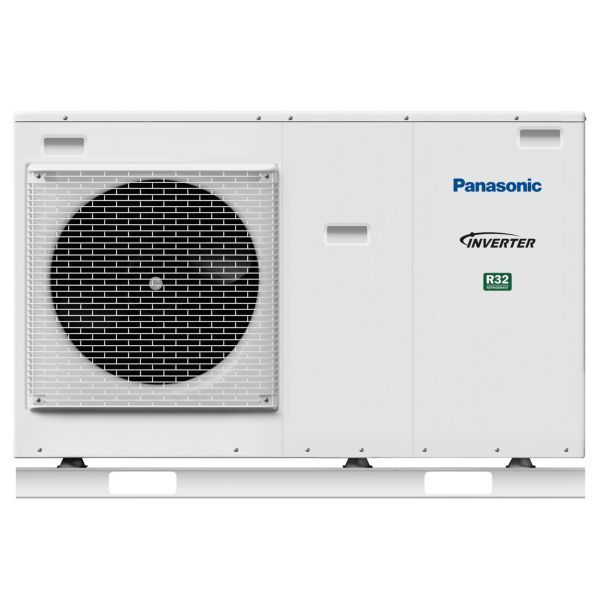

Panasonic Aquarea WH-MDC07J3E5 luft/vand-varmepumpe, monoblok, 1-faset

51.567 kr. inkl. moms

Luft/vand-varmepumpe, der henter varmen i udeluften og sender den videre som varmt vand til boligens varmeanlæg.

  • Varmeeffekt: 7,00 kW ved +7 °C udetemperatur (energiklasse A+++/A++)
  • Driftsområde: Varmedrift ned til -20 °C udetemperatur
  • Udførelse: Monoblok – kun vandtilslutning, ingen kølerør i huset
  • Varmt vand: Kræver en varmtvandsbeholder med føler og en ventil, der bestilles som tilbehør

Bestillingsvare – skriv til info@klimaogvarme.dk for leveringstid før bestilling

Varenummer (SKU): 349011007 Kategori:

Beskrivelse

Panasonic WH-MDC07J3E5 er en luft/vand-varmepumpe fra Aquarea High Performance-serien (J-generation) udført som monoblok, så systemet kun har én udedel, der forbindes til varmeanlægget. Varmepumpen er 1-faset, bruger kølemidlet R32 og har et vandudløb på op til 60 °C. Ved A +7 °C / W 35 °C yder den 7,00 kW med COP 4,76, og SCOP er 4,90 / 3,32 ved henholdsvis 35 og 55 °C fremløb i gennemsnitsklima.

Fordele

  • Ingen kølerør: kun vandtilslutning mellem udedel og varmeanlæg.
  • Virkningsgrad: SCOP 4,90 ved 35 °C fremløb (A+++) og 3,32 ved 55 °C (A++) i gennemsnitsklima.
  • Vandudløb op til 60 °C; varmedrift ned til -20 °C udetemperatur og køledrift fra +10 til +43 °C.
  • Indbygget magnetisk vandfilter, flowmåler og 6 L ekspansionsbeholder.
  • Cirkulationspumpe i klasse A med variabel hastighed (36-100 W).
  • Kan udbygges med ekstra print til fx 2-zonestyring, bivalent styring og Smart Grid-kontakt samt Aquarea Smart Cloud og BMS-integration.

Passer den til dit anlæg?

Bruges til

  • Opvarmning og køling i vandbårne anlæg med en luft/vand-varmepumpe i monoblok-udførelse (Aquarea High Performance J-generation, R32).
  • Varmt brugsvand, når der kobles en varmtvandsbeholder med føler og en 3-vejsventil på anlægget.
  • Monoblok: kun en udedel, som forbindes til varmeanlægget – der skal ikke etableres kølerørsforbindelse.

Sådan vælger du

Montering

  • Opstilles udendørs. Til varmt brugsvand bestilles beholder med føler og 3-vejsventil PAW-3WYVLV-HW separat.
  • Frost håndteres ifølge Panasonics designpakke med enten glykol eller frostbeskyttelsesventiler (2 stk. pr. varmepumpe, medmindre der bruges glykol).
  • Medfølger ikke: Varmtvandsbeholder, 3-vejsventil PAW-3WYVLV-HW, Frostbeskyttelsesventil(er) PAW-A2W-AFVLV, Cloud-adapter (Wi-Fi/LAN).
Til installatøren
  • El-tilslutning: 1-faset. Panasonic angiver anbefalet sikring 30/15 A og anbefalet mindste kabeltværsnit 3 × 2,5 / 3 × 1,5 mm² for forsyning 1 og 2, men henviser samtidig til de lokale regler.
  • Driftsstrøm og startstrøm (varme/køl): 7,0 / 10,5 A. Optaget effekt (varme/køl): 1,47 / 2,29 kW.
  • Driftsgrænser: Udetemperatur -20…35 °C i varmedrift og 10–43 °C i køledrift; vandudløb 20–60 °C i varmedrift og 5–20 °C i køledrift.
  • Lydeffekt: 59 dB(A) ved dellast varme (EN 12102-1 ved A7/W55 iht. forordning 811/2013 og 813/2013), 68 dB(A) ved fuldlast varme og 67 dB(A) ved fuldlast køl.
  • Vandkreds: Cirkulationspumpe i klasse A med variabel hastighed 36-100 W; vandflow 20,1 l/min ved ΔT 5 K og 35 °C; vandtilslutning R 1¼. Udedelen har indbygget magnetisk vandfilter, flowmåler, 6 L ekspansionsbeholder og en elvarmer på 3,00 kW.
  • Varmt brugsvand: Kræver en varmtvandsbeholder med føler og 3-vejsventilen PAW-3WYVLV-HW. Panasonic angiver bl.a. beholderne PAW-TA20C1E5STD og PAW-TA30C1E5STD samt kombitankene PAW-TD20B8E3-2 (185 L + 80 L) og PAW-TD23B6E5 (230 L + 60 L) som tilbehør.
  • Frostbeskyttelse: Ifølge Panasonics designpakke skal frost håndteres med enten glykol eller frostbeskyttelsesventiler, 2 stk. pr. varmepumpe, medmindre der bruges glykol.

Ydelse WH-MDC07J3E5 (producentens data)

Driftspunkt Ydelse (kW) COP / EER
Varme A +7 °C / W 35 °C 7,00 4,76
Varme A +7 °C / W 55 °C 7,00 2,82
Varme A +2 °C / W 35 °C 7,00 3,40
Varme A +2 °C / W 55 °C 6,30 2,16
Varme A -7 °C / W 35 °C 6,80 2,81
Varme A -7 °C / W 55 °C 6,30 1,86
Køl A 35 °C / W 7 °C 7,00 3,06
Køl A 35 °C / W 18 °C 7,00 4,73

A = udelufttemperatur, W = fremløbstemperatur. COP for varme, EER for køling (EN 14511).

Varianter

Tilbehør

Ofte stillede spørgsmål

Skal der trækkes kølerør ind i huset?
Nej. Monoblok-systemet har kun en udedel, som forbindes til varmeanlægget med vandrør.

Hvor koldt må det være udenfor?
Panasonic angiver varmedrift ned til -20 °C udetemperatur. Køledrift kan bruges fra +10 til +43 °C.

Hvor varmt vand kan den sende ud?
Panasonic angiver et vandudløb på 20-60 °C i varmedrift og 5-20 °C i køledrift.

Hvad kræves der til varmt brugsvand?
En varmtvandsbeholder med føler og en 3-vejsventil. Panasonic nævner bl.a. beholderne PAW-TA20C1E5STD og PAW-TA30C1E5STD, kombitankene PAW-TD20B8E3-2 og PAW-TD23B6E5 samt 3-vejsventilen PAW-3WYVLV-HW som tilbehør.

Hvordan beskyttes rørene mod frost?
Ifølge Panasonics designpakke skal frost håndteres med enten glykol eller frostbeskyttelsesventiler – PAW-A2W-AFVLV, 2 stk. pr. varmepumpe.

Dokumentation

Tekniske data fra producentens officielle materiale (www.aircon.panasonic.eu). Ret til ændringer forbeholdes.

Specifikationer

TypeLuft/vand-varmepumpe, monoblok (udedel)
SerieAquarea High Performance Mono-bloc J-generation
ModelWH-MDC07J3E5
KølemiddelR32, 1,3 kg / 0,878 t CO2-ækv. (hermetisk lukket)
Strømforsyning1-faset
Varmeydelse A +7 / W 35 °C (EN 14511)7,00 kW (COP 4,76)
SCOP gennemsnitsklima (W 35 / W 55)4,90 / 3,32
Årstidsbestemt energieffektivitet ηs, gennemsnitsklima (W 35 / W 55)193 / 130 %
Energiklasse, gennemsnitsklima (W 35 / W 55)A+++ / A++
SCOP varmt klima (W 35 / W 55)5,75 / 4,07 (ηs 227 / 160 %)
Energiklasse, varmt klima (W 35 / W 55)A+++ / A+++
SCOP koldt klima (W 35 / W 55)4,18 / 2,98 (ηs 164 / 116 %)
Energiklasse, koldt klima (W 35 / W 55)A++ / A+
Lydeffekt varme, dellast (EN 12102-1, A7/W55)59 dB(A)
Lydeffekt varme, fuldlast68 dB(A)
Lydeffekt køl, fuldlast67 dB(A)
Driftsstrøm og startstrøm, varme / køl7,0 / 10,5 A
Optaget effekt, varme / køl1,47 / 2,29 kW
Mål (h × b × d)865 × 1283 × 320 mm
Nettovægt104 kg
VandtilslutningR 1¼
PumpeVariabel hastighed, 36-100 W
Vandflow, varme (ΔT 5 K, 35 °C)20,1 l/min
Indbygget elvarmer3,00 kW
Anbefalet sikring30 / 15 A (Panasonic henviser til lokale regler)
Anbefalet mindste kabeltværsnit, forsyning 1 / 23 × 2,5 / 3 × 1,5 mm² (Panasonic henviser til lokale regler)
Driftsområde ude, varme-20…35 °C
Driftsområde ude, køl10–43 °C
Vandudløb, varme20–60 °C
Vandudløb, køl5–20 °C
Mærke
Varenummer349011007
EAN5025232910663
