Beskrivelse

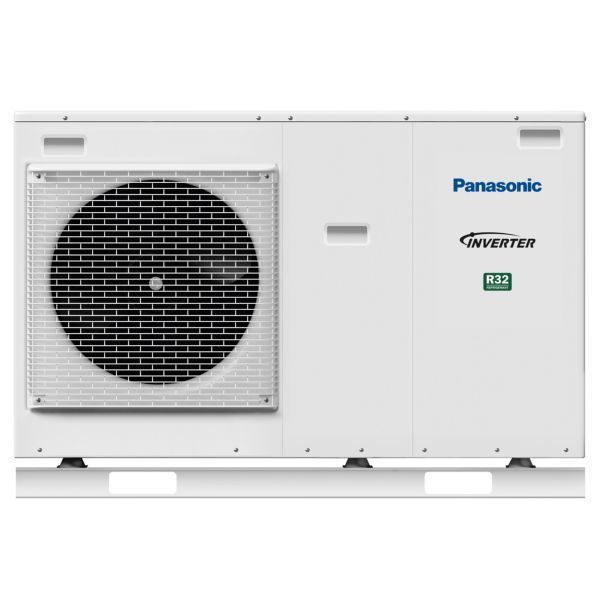

WH-MDC09J3E5 er en monoblok luft/vand-varmepumpe i Panasonics Aquarea High Performance J-serie med kølemidlet R32. Kølekredsen er hermetisk lukket i udedelen, så der kun skal føres vandrør ind i huset. Ved 7 °C udetemperatur og 35 °C fremløb yder den 9,00 kW med COP 4,48, den kan levere op til 60 °C vandudløb, og driftsområdet går ned til -20 °C udetemperatur.
Fordele
- Høj virkningsgrad: COP 4,48 ved 7 °C udetemperatur og 35 °C fremløb, og energiklasse A+++ ved opvarmning med 35 °C fremløb.
- Fleksibelt vandudløb: Op til 60 °C i varmedrift, så anlægget kan køre med både lav og højere fremløbstemperatur.
- Arbejder i kulde: Driftsområde og varmekurve ned til -20 °C udetemperatur.
- Mindre at købe til: Magnetisk vandfilter, flowmåler og 6 l ekspansionsbeholder er indbygget i udedelen.
- Backup-varme: En 3,00 kW elvarmer er indbygget, hvis varmepumpen alene ikke dækker varmebehovet.
- Kan bygges ud: 2-zonestyring, bivalent styring og Smart Grid-kontakt kan tilføjes med det valgfrie print CZ-NS4P, og app-styring med Wi-Fi-adapteren CZ-TAW1C.
Passer den til dit anlæg?
Bruges til
- Opvarmning, varmt brugsvand og køling i vandbårne anlæg – Panasonic angiver varmedrift, varmt brugsvand og køledrift for J-serien.
- Monoblok-udedel: kølekredsen er hermetisk lukket i udedelen, og der føres kun vandrør ind i huset.
- Panasonic angiver desuden kedeltilslutning (bivalent drift) og solvarmekit som mulige tilkoblinger for serien.
Sådan vælger du
- Denne variant: WH-MDC09J3E5, 9 kW, enfaset.
- Nyere revision af samme model: WH-MDC09J3E5-1
- Jo lavere fremløbstemperatur anlægget kan nøjes med, jo bedre virkningsgrad får varmepumpen – gulvvarme og store radiatorflader udnytter den bedst.
Montering
- Tilslutning: R 1¼" R-gevind (varmeanlæg (frem/retur)).
- Opstilles udendørs med vandrør R 1¼″ ind til anlægget; varmtvandsbeholder, 3-vejsventil PAW-3WYVLV-HW, Wi-Fi-adapter CZ-TAW1C og evt. print CZ-NS4P (2-zone, bivalent, Smart Grid) bestilles separat.
- Medfølger: Indbygget magnetisk vandfilter, Indbygget flowmåler, Indbygget 6 l ekspansionsbeholder, Indbygget 3,00 kW elvarmer (backup), Indbygget A-klasse cirkulationspumpe med variabel hastighed.
- Medfølger ikke: Varmtvandsbeholder – bestilles separat, 3-vejsventil PAW-3WYVLV-HW til varmtvandsbeholder – bestilles separat, Wi-Fi-/WLAN-adapter CZ-TAW1C til app-styring – bestilles separat, Ekstra print CZ-NS4P til 2-zone/bivalent/Smart Grid – bestilles separat.
Til installatøren
- Driftsgrænser: Varmedrift fra -20 til 35 °C udetemperatur, køling fra 10 til 43 °C. Vandudløb 20-60 °C i varmedrift og 5-20 °C i køledrift. Varmekurven går ned til -20 °C.
- El: Enfaset forsyning. Panasonic angiver anbefalet sikring 30/16 A og mindste kabelstørrelse 3×2,5/3×1,5 mm² til forsyning 1/2; strøm 1 er 17 A og strøm 2 er 13 A. Tjek de lokale regler.
- Optaget effekt: 2,01 kW i varmedrift og 3,32 kW i køledrift; drifts- og startstrøm 9,3 A i varmedrift og 14,7 A i køledrift.
- Lydeffekt: 59 dB(A) i varmedrift, målt efter forordning 811/2013 og 813/2013 samt EN 12102-1:2017 ved +7 °C.
- Indbygget i udedelen: Magnetisk vandfilter, flowmåler, 6 l ekspansionsbeholder, 3,00 kW elvarmer som backup og A-klasse cirkulationspumpe med variabel hastighed, 39-108 W.
- Vandflow: 25,8 L/min ved ΔT 5 K og 35 °C fremløb. Vandtilslutning R 1¼″.
- Ekstra funktioner: 2-zonestyring, bivalent styring og Smart Grid-kontakt kræver det valgfrie print CZ-NS4P, som Panasonic angiver til H- og J-serien.
- Tilkobling og styring: Panasonic angiver kedeltilslutning, solvarmekit og integration i BMS-projekter. Internetstyring er valgfri og kræver Wi-Fi-/WLAN-adapteren CZ-TAW1C til Panasonic Comfort Cloud og Aquarea Service Cloud.
Se alle tekniske specifikationer →
Tilbehør
Panasonic CZ-TAW1C Smartcloud WIFI styring, Til luft/vand VP1.467 kr. inkl. moms+
Panasonic CZ-TAW1-CBL forlængerkabel 10 m til CZ-TAW1C/CZ-TAW1B netværksadapter537 kr. inkl. moms+
Panasonic CZ-NS4P ekstra print til Aquarea luft/vand-varmepumpe, H- og J-generation1.501 kr. inkl. moms+
Panasonic PAW-TD20B8E3-2 185 L VVB, 80 L buffer, Emaljeret, Til luft/vand VP, Mono34.526 kr. inkl. moms+
Panasonic PAW-TA20C1E5STD varmtvandsbeholder 200 l, gulvstående, emaljeret13.223 kr. inkl. moms+
Panasonic PAW-3WYVLV-HW 3-vejsventil til varmtvandsprioritering til luft/vand VP1.178 kr. inkl. moms+
Ofte stillede spørgsmål
Hvor varmt vand kan den levere?
Panasonic angiver 20-60 °C vandudløb i varmedrift, altså op til 60 °C.
Hvor koldt må det være?
Driftsområdet og varmekurven i varmedrift går ned til -20 °C udetemperatur. Køledrift angives fra +10 til +43 °C.
Hvordan styres den via app?
App-styring er et tilkøb. Panasonic angiver Wi-Fi-/WLAN-adapteren CZ-TAW1C til styring via Panasonic Comfort Cloud og fjernvedligehold via Aquarea Service Cloud. Adapteren bestilles separat.
Hvad er elvarmeren til?
Den indbyggede 3,00 kW elvarmer er backup, hvis varmepumpen alene ikke dækker varmebehovet, fx ved meget lave udetemperaturer.
Hvad følger der med?
Magnetisk vandfilter, flowmåler, 6 l ekspansionsbeholder, 3,00 kW elvarmer og A-klasse cirkulationspumpe er indbygget i udedelen. Varmtvandsbeholder, 3-vejsventil, Wi-Fi-adapter og ekstra print bestilles separat.
Dokumentation
- Brochure Aquarea-katalog 2025/2026 (PDF, engelsk) PDF · 15,0 MB
Tekniske data fra producentens officielle materiale (web.media.panasonic.eu). Ret til ændringer forbeholdes.
