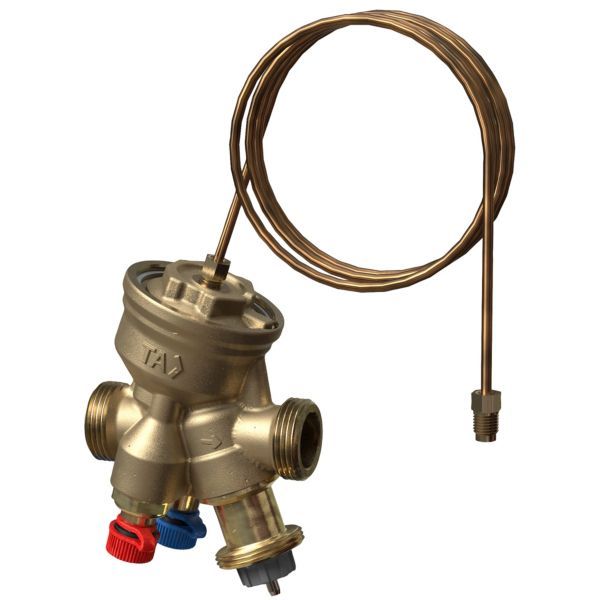

IMI TA-COMPACT-DP DN 20 differenstrykregulator med flowbegrænsning, G1 (52 164-220)

1.710 kr. inkl. moms

IMI TA-COMPACT-DP er en differenstrykregulator med flowbegrænsning til zoneregulering af små kredse i varme- og køleanlæg.

  • Tilslutning: 1″ udvendigt gevind (ISO 228) (G1), DN 20.
  • Funktion: differenstrykregulering, indregulering (flowbegrænsning), regulering, diagnostik og afspærring i én ventil.
  • Medfølger: kapillarrør.

Levering 1–3 hverdage

Varenummer (SKU): 406952006 Kategori:

Beskrivelse

IMI TA-COMPACT-DP DN 20 er en differenstrykregulator til zoneregulering af små kredse i varme- og køleanlæg. Ventilen kombinerer differenstrykregulering, indregulering (indstilling af maks. flow), regulering, diagnostik og afspærring i én ventil og beskytter reguleringsventilerne i kredsen mod for højt differenstryk. Den har 1″ udvendigt gevind (ISO 228) (G1) i begge ender og leveres med 1 m kapillarrør.

Fordele

  • Alt-i-én-ventil: differenstrykregulering, indregulering, regulering, diagnostik og afspærring i samme ventil, så der skal færre komponenter til.
  • Beskytter anlægget: differenstrykreguleringen holder trykket over kredsen stabilt og mindsker støjrisikoen hos reguleringsventilerne.
  • Energibesparelse: IMI angiver, at forbrugsstyrede kredse kan spare op til 20 % energi.
  • Ventilhus: huset er i afzinkningsbestandigt AMETAL®.

Passer den til dit anlæg?

Bruges til

  • Zoneregulering af små kredse i varme- og køleanlæg, hvor maks. flow skal indstilles, og reguleringsventilen skal beskyttes mod for højt differenstryk.
  • Forbrugsstyrede kredse med on/off-regulering via termoaktuator EMO T.

Sådan vælger du

  • Denne udgave: DN 20, udvendigt gevind G1, anbefalet indstillingsområde 160–840 l/h (ved ΔpL 10 kPa), inkl. 1 m kapillarrør.
  • Der kræves mindst 0,21 bar (21 kPa) differenstryk foran kredsen (ΔHmin) for korrekt differenstrykregulering.
  • IMI’s dimensioneringsgraf i databladet eller HySelect viser det præcise område.

Montering

  • Tilslutning: 1" udvendigt gevind (ISO 228) (G1) (indløb / udløb). Passende fittings: IMI TA tilslutningskobling G1 omløber x G3/4 indvendigt gevind.
  • TA-COMPACT-DP installeres før lasten (i fremløbet) med 1″ udvendigt gevind (ISO 228) (G1) i begge ender, og kapillarrøret tilsluttes i returløbet før afspærringsventilen (STS).
  • Kapillarrør og membrankammer skal udluftes for korrekt funktion.
  • Termoaktuator EMO T bestilles separat. Der kræves ca. 15 mm frirum over aktuatoren og min. 20 mm afstand fra membrankammeret til kapillarrøret.
  • Medfølger: kapillarrør (1 m).
Til installatøren
  • Karakteristik: lineær, primært til on/off-regulering.
  • Differenstryk: maks. 4 bar (400 kPa), min. 0,21 bar (21 kPa) for korrekt regulering.
  • Temperatur og medie: -20…120 °C, vand og glykolblandet vand (0–57 %).
  • Lækageflow: ≤ 0,01 % af maks. anbefalet flow (klasse IV iht. EN 60534-4).
  • Aktuator: tilslutning M30x1,5; anbefalede aktuatorer EMO T og EMO TM. Med EMO TM skal ventilindstillingen være 3 eller højere for at opnå den mindste løftehøjde på 1 mm.

Tilbehør

Ofte stillede spørgsmål

Medfølger kapillarrøret?
Ja, der følger et kapillarrør på 1 m med TA-COMPACT-DP.

Kan jeg bruge EMO TM på TA-COMPACT-DP?
Ja. IMI angiver, at ventilindstillingen så skal være 3 eller højere for at opnå den mindste løftehøjde på 1 mm.

Hvad betyder DN 20 og G1?
DN 20 er ventilens nominelle diameter, og tilslutningen er udvendigt gevind G1 i begge ender.

Dokumentation

Tekniske data fra producentens officielle materiale (climatecontrol.imiplc.com). Ret til ændringer forbeholdes.

Specifikationer

TypeDifferenstrykregulator med flowbegrænsning
ModelIMI TA-COMPACT-DP
TA varenr.52 164-220
DimensionDN 20
TilslutningUdvendigt gevind G1 (ISO 228), i begge ender
Tilslutning (indløb / udløb)1" udvendigt gevind (ISO 228) (G1)
Indstillingsområde160–840 l/h (ved ΔpL 10 kPa)
TrykklassePN 16
Maks. differenstryk4 bar (400 kPa)
Min. differenstryk (ΔHmin)0,21 bar (21 kPa)
Medietemperatur-20…120 °C
MedieVand og glykolblandet vand (0–57 %)
Vandring4 mm
KarakteristikLineær, primært til on/off-regulering
Læktab≤ 0,01 % af maks. anbefalet flow (klasse IV iht. EN 60534-4)
VentilhusVentilhus og indsats i AMETAL®
VentilkegleMessing CW724R
AktuatortilslutningM30x1,5
MembranEPDM og HNBR; Δp-indsats i AMETAL® og PPS
Kapillarrør1 m, G1/16 (medfølger)
Anbefalede aktuatorerEMO T, EMO TM
Mål L / H1 / H2 / W85 / 64 / 55 / 64 mm
Nettovægt0,75 kg
Mærke
Varenummer406952006
EAN7318794025707
