Beskrivelse

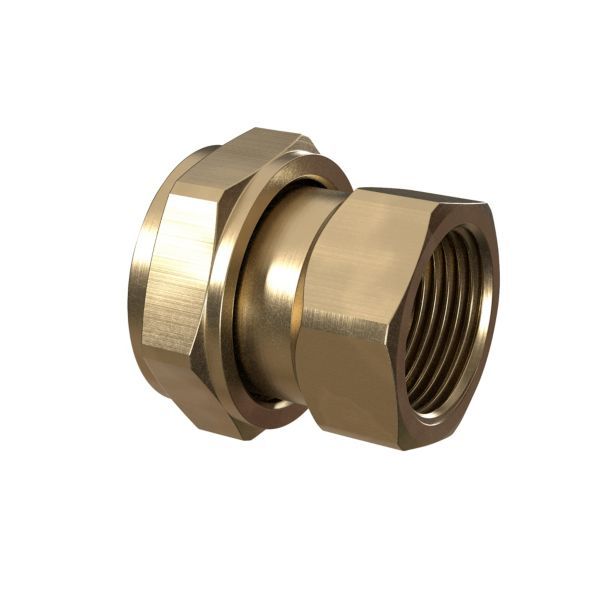

Tilslutningskoblingen fra IMI TA forbinder ventiler i DN 20 med rør med udvendigt gevind. Den har 1″ omløbermøtrik (G 1) mod ventilen og 3/4″ indvendigt gevind (G 3/4) mod røret og er udført i messing.
Fordele
- Ventilvalg: IMI anfører koblingen til DN 20 på TA-COMPACT-P, TA-Modulator, TA-COMPACT-DP og TA-Nano Plus.
- Byggelængde: Koblingen er 33,5 mm lang.
- Andre tilslutninger: IMI har også DN 20-koblinger til udvendigt gevind, lodning, svejsning, presskobling og klemring.
Passer den til dit anlæg?
Bruges til
- Tilslutning af IMI TA-ventiler i DN 20, fx TA-COMPACT-P, TA-Modulator, TA-COMPACT-DP og TA-Nano Plus, til rør med 3/4″ udvendigt gevind (G 3/4).
Sådan vælger du
Montering
- Koblingen er tilbehør, der bestilles separat til ventilen.
- Omløbermøtrikken, 1″ (G 1), skrues på ventilens udvendige gevind, og det indvendige gevind, 3/4″ (G 3/4), forbindes til røret.
Til installatøren
- Standard: Koblinger med indvendigt gevind følger ISO 228 (gevind) og ISO 7-1 (gevindlængde).
- Ventiltilslutning: IMI angiver, at TA-COMPACT-P har udvendigt gevind efter ISO 228.
Se alle tekniske specifikationer →
Passer til
- TA-COMPACT-P DN 20
- TA-COMPACT-DP DN 20
- TA-Modulator DN 20 (400 kPa)
- TA-Modulator DN 20 (600 kPa)
- TA-Nano Plus EXT DN 20 NF
- TA-Nano Plus EXT DN 20 HF
Varianter
- Tilslutningskobling DN 10, G1/2 x G3/8
- Tilslutningskobling DN 15, G3/4 x G1/2
- Tilslutningskobling DN 25, G1 1/4 x G1
- Tilslutningskobling DN 32, G1 1/2 x G1 1/4
Ofte stillede spørgsmål
Hvilken kobling passer til min ventil?
Vælg efter ventilens DN: til DN 20 har koblingen omløbermøtrik G1. Mod røret fås DN 20 med indvendigt gevind G3/4 (denne) eller i andre gevindstørrelser.
Hvilket materiale er koblingen lavet af?
Messing, med gevind efter ISO 228 og gevindlængde efter ISO 7-1.
Kan koblingen bruges til andre DN-størrelser?
Denne udgave er til DN 20; IMI TA har tilsvarende koblinger til DN 10, 15, 25 og 32.
Dokumentation
- Brochure TA-COMPACT-P PDF · 1011 KB
- Brochure TA-Modulator PDF · 2,7 MB
- Brochure TA-COMPACT-DP PDF · 1,6 MB
- Brochure TA-Nano Plus PDF · 2,7 MB
- Installationsvejledning TA-COMPACT-P PDF · 1,5 MB
Tekniske data fra producentens officielle materiale (climatecontrol.imiplc.com). Ret til ændringer forbeholdes.
