Beskrivelse

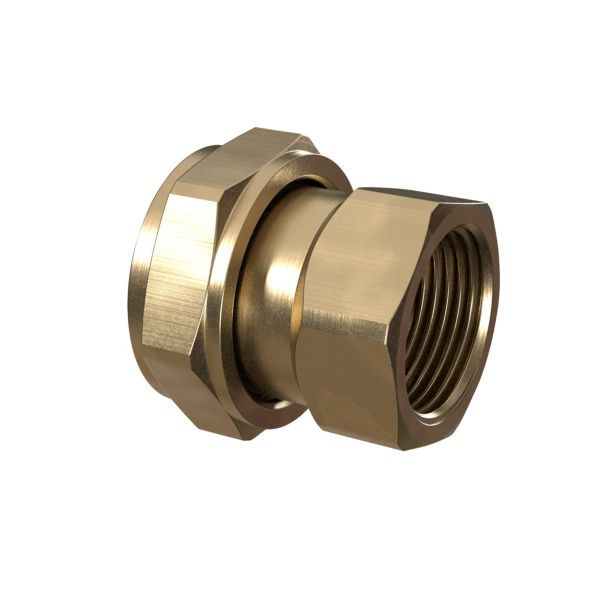

Tilslutningskoblingen fra IMI TA forbinder ventiler med rør med udvendigt gevind. Den har en 1 1/2″ omløbermøtrik (G 1 1/2) mod ventilen og 1 1/4″ indvendigt gevind (G 1 1/4) mod røret, og er udført i messing.
Fordele
- Gevindstandard: Gevindet følger ISO 228, og gevindlængden følger ISO 7-1.
- Materiale: Koblingen er i messing.
- Længde: Koblingen måler 42 mm.
Passer den til dit anlæg?
Bruges til
- Tilslutning af IMI TA-ventiler i DN 32, fx TA-COMPACT-P og TA-Modulator, til rør med udvendigt gevind 1 1/4″ (G 1 1/4).
Sådan vælger du
- Denne udgave: DN 32, 1 1/2″ omløbermøtrik (G 1 1/2) x 1 1/4″ indvendigt gevind (G 1 1/4).
- DN 10, G1/2 x G3/8
- DN 15, G3/4 x G1/2
- DN 20, G1 x G3/4
- DN 25, G1 1/4 x G1
Montering
- Koblingen monteres mellem ventil og rør: omløbermøtrikken (G 1 1/2) mod ventilen, det 1 1/4″ indvendige gevind (G 1 1/4) mod røret.
- Tilbehør til ventilen – bestilles separat.
Se alle tekniske specifikationer →
Passer til
Varianter
- Tilslutningskobling DN 10, G1/2 x G3/8
- Tilslutningskobling DN 15, G3/4 x G1/2
- Tilslutningskobling DN 20, G1 x G3/4
- Tilslutningskobling DN 25, G1 1/4 x G1
Ofte stillede spørgsmål
Hvilke ventiler passer koblingen til?
IMI TA angiver den til TA-COMPACT-P og TA-Modulator i DN 32.
Hvilket materiale er koblingen lavet af?
Messing.
Findes den i andre dimensioner?
Ja. IMI TA har samme type kobling i flere dimensioner, bl.a. DN 10, DN 15, DN 20 og DN 25.
Dokumentation
- Brochure Katalogblad TA-COMPACT-P PDF · 1011 KB
- Brochure Katalogblad TA-Modulator PDF · 2,7 MB
Tekniske data fra producentens officielle materiale (climatecontrol.imiplc.com). Ret til ændringer forbeholdes.
