IMI TA tilslutningskobling med indvendigt gevind DN 10, G1/2 x G3/8 (52 009-810)

64 kr. inkl. moms

IMI TA tilslutningskobling forbinder en ventil med et rør med udvendigt gevind.

  • Til ventil: DN 10 fra IMI TA.
  • Rørside: 3/8″ indvendigt gevind (G3/8).
  • Ventilside: Omløbermøtrik, der spændes direkte på ventilen.

Minimumsordre 1.000 kr – kombinér gerne med andre varer

Levering 1–3 hverdage

Varenummer (SKU): 406954926 Kategori:

Beskrivelse

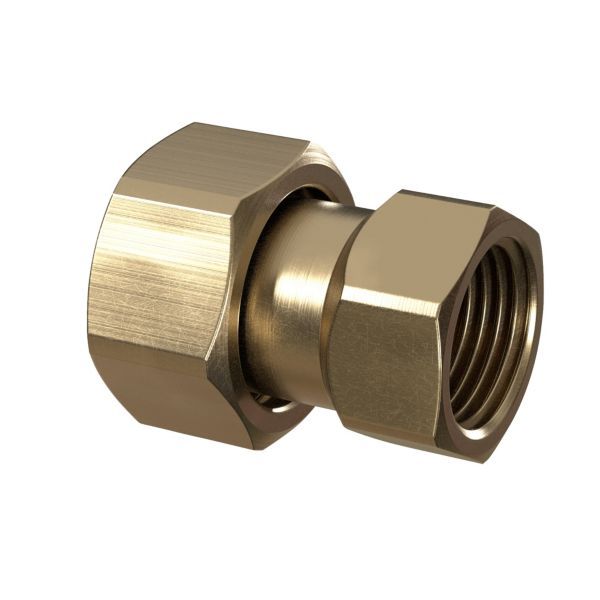

Tilslutningskoblingen fra IMI TA forbinder en ventil i DN 10 med et rør med udvendigt gevind. Mod ventilen har den en 1/2″ omløbermøtrik (G1/2), og mod røret et 3/8″ indvendigt gevind (G3/8). Koblingen er udført i messing.

Fordele

  • Samler ventil og rør: Omløbermøtrikken spændes mod ventilen, og røret skrues i det indvendige gevind.
  • Messinghus: Koblingen er af messing, og gevindene er udført efter ISO 228.
  • Gevindlængde efter standard: IMI TA angiver gevindlængden efter ISO 7-1.

Passer den til dit anlæg?

Bruges til

  • Tilslutning af ventiler i DN 10 fra IMI TA, fx TA-COMPACT-P, TA-Modulator, TA-COMPACT-DP og TA-Nano Plus, til rør med 3/8″ udvendigt gevind (G3/8).
  • Med en omløberkobling kan ventilen afmonteres ved service uden at skære i rørene.

Montering

  • Koblingen spændes på ventilen med 1/2″ omløbermøtrik (G1/2) og skrues på røret med 3/8″ indvendigt gevind (G3/8). Den er tilbehør til ventilen og bestilles separat.

Passer til

Varianter

Ofte stillede spørgsmål

Hvilken kobling passer til min ventil?
Vælg efter ventilens DN: til DN 10 har koblingen en 1/2″ omløbermøtrik (G1/2). Mod røret fås DN 10 både med 3/8″ indvendigt gevind (G3/8) – denne – og med 1/2″ indvendigt gevind (G1/2).

Hvilket materiale er koblingen lavet af?
Messing, med gevind efter ISO 228 og gevindlængde efter ISO 7-1.

Hvilke IMI TA-produkter passer koblingen til?
IMI TA fører koblingen under TA-COMPACT-P, TA-Modulator, TA-COMPACT-DP og TA-Nano Plus i DN 10.

Dokumentation

Tekniske data fra producentens officielle materiale (climatecontrol.imiplc.com). Ret til ændringer forbeholdes.

Specifikationer

TypeKobling med indvendigt gevind og omløbermøtrik
Serie / systemIMI TA tilslutningskoblinger
Producentens varenr.52 009-810
DimensionTil ventil DN 10
Tilslutning1/2" omløbermøtrik (G1/2) mod ventilen (D)
Tilslutning 23/8" indvendigt gevind (G3/8) mod røret (D1)
MaterialeMessing
Længde29,5 mm (byggelængde)
StandardGevind efter ISO 228, gevindlængde efter ISO 7-1
Mærke
Varenummer406954926
EAN5902276820014
Vægt0,06 kg
