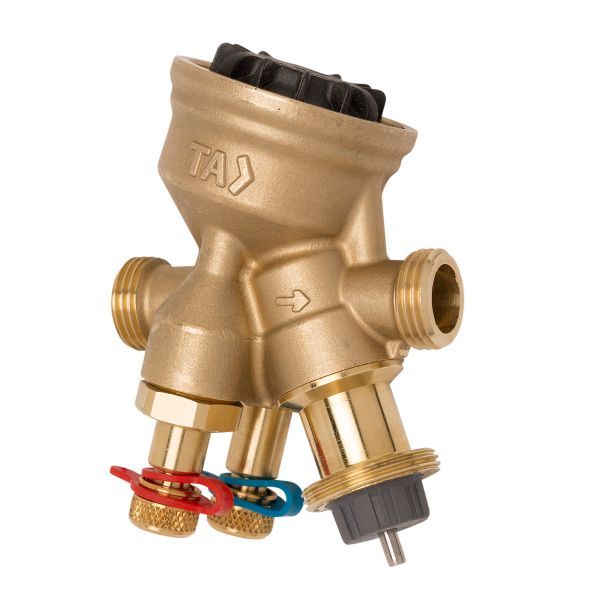

IMI TA-COMPACT-P DN 10 reguleringsventil, 1/2” (52 164-010)

1.067 kr. inkl. moms

Trykuafhængig balancerings- og reguleringsventil (PIBCV) til små terminalenheder i varme- og køleanlæg. Det maksimale flow indstilles trinløst, og ventilen holder flowet uafhængigt af trykvariationer.

  • Dimension: DN 10 med 1/2″ udvendigt gevind (G 1/2)
  • Forindstilling: Trinløs justering af maks. flow (indstilling 1–10)
  • Ventilhus: AMETAL®, IMI’s afzinkningsbestandige legering

Bestillingsvare – skriv til info@klimaogvarme.dk for leveringstid før bestilling

Varenummer (SKU): 406953003 Kategori:

Beskrivelse

IMI TA-COMPACT-P er en trykuafhængig balancerings- og reguleringsventil (PIBCV) til små terminalenheder i varme- og køleanlæg. Det maksimale flow indstilles trinløst, og ventilen holder flowet uafhængigt af trykvariationer i anlægget. DN 10-udgaven dækker 21,5–120 l/h ved et differenstryk på mindst 15 kPa (indstilling 10, helt åben), med 1/2″ udvendigt gevind (G 1/2).

Fordele

  • Overflowbeskyttelse: Trinløs justering af maks. flow forhindrer overflow gennem terminalenhederne.
  • Måling: Flow, differenstryk (ΔH) og temperatur kan måles med IMI TA’s indreguleringsinstrumenter.
  • Korrosionsbestandighed: Ventilhus og -indsats i AMETAL®, spindel og fjedre i rustfast stål.
  • Betjening: Adgang til alle funktioner fra forsiden.
  • Afspærring: Kan bruges til at isolere anlægget under vedligeholdelse; IMI angiver et lækageflow på maks. 0,01 % af maks. qmax.

Passer den til dit anlæg?

Bruges til

  • Varme- og køleanlæg med små terminalenheder.
  • Anlæg hvor maks. flow skal indstilles pr. terminalunit, og ventilen samtidig skal regulere via en aktuator.

Sådan vælger du

Montering

  • Ventilen har 1/2″ udvendigt gevind (G 1/2) efter ISO 228; tilslutningskoblinger (indvendigt gevind, svejse-, lodde-, presse- og klemringskoblinger) og isoleringskappe bestilles separat.
  • Aktuatoren monteres på M30x1,5; der kræves ca. 15 mm frirum over aktuatoren.
  • Bruges TA-COMPACT-P sammen med aktuator EMO TM, skal ventilindstillingen være 3 eller højere.
  • Medfølger ikke: Tilslutningskobling, Isoleringskappe, Aktuator (EMO T, EMO TM eller TA-TRI).
Til installatøren
  • Reguleringsformer: forindstilling af maks. flow (trinløs 1–10), differenstrykregulering og afspærring til isolering under anlægsvedligeholdelse med et lækageflow på maks. 0,01 % af maks. qmax.
  • Dimensionering: vælg den mindste ventil, der dækker designflowet med en vis sikkerhedsmargin, og kontrollér at det tilgængelige differenstryk (ΔpV) ligger inden for 15–400 kPa. Andre indstillinger end 10 kræver mindre differenstryk; beregnes med IMI’s software HySelect.
  • Aktuator: EMO T, EMO TM og TA-TRI med tilslutning M30x1,5. Bruges EMO TM, skal ventilindstillingen være 3 eller højere for mindste løftehøjde. IMI anbefaler i stedet TA-Modulator med EQM-karakteristik sammen med den proportionale aktuator EMO TM.
  • Aktuatorer af andet fabrikat: IMI kræver et arbejdsområde X (lukket – helt åben) på 11,6–15,8 og en lukkekraft på min. 125 N (maks. 500 N); brugeren skal selv sikre, at aktuatoren er fuldt kompatibel.
  • Måling: ΔH, temperatur og flow måles med IMI TA’s indreguleringsinstrumenter via de to måleudtag.

qmax (l/h) ved forindstilling – TA-COMPACT-P DN 10

Indstilling 1 2 3 4 5 6 7 8 9 10
qmax l/h 21,5 39,5 54,0 68,5 80,0 91,0 99,0 107 113 120

qmax = l/h ved respektiv indstilling og fuldt åben reguleringskegle.

Varianter

Tilbehør

Ofte stillede spørgsmål

Hvilken aktuator passer?
EMO T, EMO TM og TA-TRI med tilslutning M30x1,5. Bruges EMO TM, skal ventilindstillingen være 3 eller højere.

Hvordan dimensioneres ventilen?
Vælg den mindste ventil, der dækker designflowet med en vis sikkerhedsmargin, og kontroller at det tilgængelige ΔpV ligger inden for 15–400 kPa.

Kan ventilen lukkes helt for at afspærre anlægget?
Ventilen kan bruges til afspærring ved isolering under anlægsvedligeholdelse. Læktabet er maks. 0,01 % af maks. qmax ved indstilling 10 og korrekt flowretning.

Hvordan indstilles maks. flow?
Forindstillingen er trinløs fra 1 til 10. qmax-tabellen på siden viser flowet ved hver indstilling.

Dokumentation

Tekniske data fra producentens officielle materiale (assets.imi-hydronic.com). Ret til ændringer forbeholdes.

Specifikationer

TypeTrykuafhængig regulerings- og balanceringsventil (PIBCV)
ModelTA-COMPACT-P DN 10
TA kodenr.52 164-010
DimensionDN 10
Tilslutning1/2" udvendigt gevind (G 1/2, ISO 228)
Flowområde21,5–120 l/h ved ΔpV ≥ 15 kPa (indstilling 10, helt åben)
Forindstilling1–10 (maks. flow, trinløs)
TrykklassePN 16
Maks. differenstryk4 bar (400 kPa)
Min. differenstryk0,15 bar (15 kPa) ved indstilling 10, helt åben – andre indstillinger kræver mindre differenstryk
Medietemperatur-10…90 °C
MedieVand og glykolblandet vand (0–57 %)
Vandring4 mm
KarakteristikLineær, primært til on/off-regulering
Læktab≤ 0,01 % af maks. qmax ved indstilling 10 og korrekt flowretning (klasse IV, EN 60534-4)
VentilhusAMETAL® (IMI's afzinkningsbestandige legering)
VentilindsatsAMETAL®
VentilkegleMessing CW724R (CuZn21Si3P)
SpindelRustfast stål
FjedreRustfast stål
PakningSpindeltætning: O-ring i EPDM; øvrige O-ringe: EPDM
AktuatortilslutningM30x1,5
MembranEPDM og HNBR
Δp-indsatsPPS
MærkningTA, IMI, PN 16, DN og pil for strømningsretning; gråt håndhjul
MålL 74 mm, H1 55 mm, H2 55 mm, nøglevidde 54 mm
Nettovægt0,53 kg
MærkeIMI TA
Varenummer406953003
