Beskrivelse

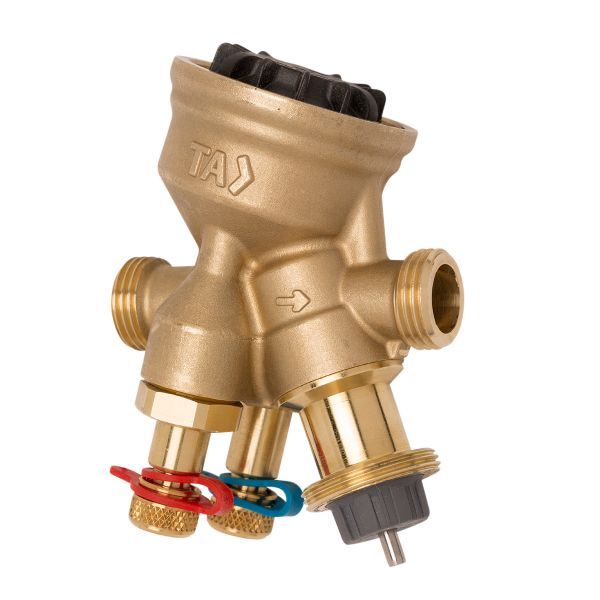

IMI TA-COMPACT-P er en trykuafhængig balancerings- og reguleringsventil (PIBCV) til terminalunits i varme- og køleanlæg. Det maksimale flow indstilles trinløst på ventilens forside, og ventilen holder flowet uafhængigt af trykvariationer i anlægget. DN 20-udgaven har 1″ udvendigt gevind (G 1), trykklasse PN 16 og tilslutning til aktuator på M30x1,5.
Fordele
- Trykuafhængig drift: Ventilens differenstrykregulering holder det indstillede flow, når trykket i anlægget varierer.
- Måling: Flow, temperatur og differenstryk kan måles på ventilens to måleudtag med IMI TA’s indreguleringsinstrument.
- Afspærring: Ventilen kan afspærres, så anlægget kan isoleres under vedligeholdelse. IMI henviser i samme punkt til ventilens læktab.
- Materiale: Ventilhus og ventilindsats i AMETAL®, som IMI oplyser er afzinkningsbestandig, og rustfast stål i spindel og fjedre.
Passer den til dit anlæg?
Bruges til
- Varme- og køleanlæg med terminalunits, hvor maks. flow skal indstilles pr. enhed, og ventilen samtidig skal regulere differenstrykket.
- Vand og glykolblandet vand (0–57 %).
Sådan vælger du
- Denne variant: DN 20, 210–1150 l/h.
- Mindre flow: DN 15 (88–470 l/h)
- Større flow: DN 25 (qmax 2150 l/h)
Montering
- Tilslutning: 1″ udvendigt gevind (G 1) i begge ender, efter ISO 228.
- Aktuator monteres på M30x1,5; der kræves ca. 15 mm frirum over aktuatoren.
- Tilslutningskoblinger og isoleringskappe bestilles separat.
Til installatøren
- Regulering: lineær ventilkarakteristik, primært til on/off-regulering.
- Driftsgrænser: maks. arbejdstemperatur 90 °C, min. arbejdstemperatur -10 °C; maks. differenstryk (ΔpVmax) 400 kPa, min. differenstryk (ΔpVmin) 15 kPa ved indstilling 10 helt åben – andre indstillinger kræver mindre differenstryk, som beregnes i IMI’s HySelect.
- Dimensionering: vælg mindste dimension, der dækker designflowet, og kontrollér at det tilgængelige ΔpV ligger i arbejdsområdet 15–400 kPa.
- Læktab: ≤ 0,01 % af maks. qmax ved indstilling 10 og korrekt flowretning (klasse IV iht. EN 60534-4) – katalogbladet henviser til dette tal under funktionen afspærring.
- Aktuator: anbefalede aktuatorer er EMO T, EMO TM og TA-TRI. Bruges EMO TM, skal ventilindstillingen være 3 eller højere for at nå den mindste løftehøjde på 1 mm. Andet fabrikat kræver arbejdsområde 11,6–15,8 mm og lukkekraft min. 125 N (maks. 500 N). Maks. anbefalet trykfald for ventil og aktuator er 400 kPa for DN 20.
- Pladsbehov: ca. 15 mm frirum over aktuatoren; samlet højde for DN 10–20 er 107 mm med EMO T og 122 mm med TA-TRI.
- Måling af differenstryk: afmontér aktuatoren, luk ventilen, åbn bypassspindlen ca. 1 omgang mod uret med en 5 mm unbrakonøgle, og luk den igen efter målingen.
- Støj: for at undgå støjgener kræver IMI, at anlægget er korrekt indreguleret og afluftet.
- Mærkning: TA, IMI, PN 16, DN og pil for strømningsretning; grå håndhjul mærket TA-COMPACT-P og DN.
qmax (l/h) ved forindstilling – TA-COMPACT-P DN 20
| Indstilling | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
|---|---|---|---|---|---|---|---|---|---|---|
| qmax l/h | 210 | 335 | 460 | 575 | 680 | 780 | 890 | 990 | 1080 | 1150 |
qmax = l/h ved respektiv indstilling og fuldt åben reguleringskegle.
Se alle tekniske specifikationer →
Varianter
Tilbehør
IMI TA tilslutningskobling med indvendigt gevind DN 20, G1 x G3/4 (52 009-820)96 kr. inkl. moms+
IMI TA isoleringskappe til TA-COMPACT-P og TA-Modulator DN 20, EPP (52 164-902)313 kr. inkl. moms+
IMI TA EMO TM termoaktuator, modulerende, 1 m kabel, M30x1,5 (1868-00.500)2.126 kr. inkl. moms+
Ofte stillede spørgsmål
Hvilken aktuator passer?
EMO T, EMO TM og TA-TRI med tilslutning M30x1,5. Maks. trykfald over ventil og aktuator er 400 kPa for DN 20.
Hvilket flow kan ventilen indstilles til?
DN 20-udgaven kan indstilles trinløst mellem 210 og 1150 l/h; katalogbladet angiver qmax for indstilling 1 til 10.
Hvilket gevind har ventilen?
1″ udvendigt gevind (G 1) efter ISO 228, i begge ender.
