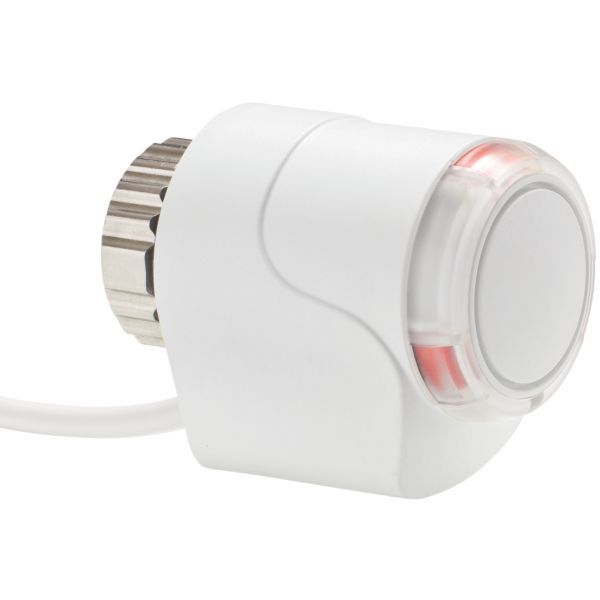

IMI TA EMO TM termoaktuator, modulerende, 1 m kabel, M30x1,5 (1868-00.500)

2.126 kr. inkl. moms

Termisk proportionalaktuator til modulerende regulering af IMI TA-ventiler, fx TA-Modulator-serien. Den finder selv ventilens slaglængde og styresignaltype.

  • Tilslutning: Omløber M30x1,5 til ventilen
  • Strømforsyning: 24 V vekselstrøm
  • Lukkefunktion (NC): Ventilen lukker, når strømmen forsvinder
  • Automatisk tilpasning: Finder selv styresignaltype og ventilens slaglængde

Levering 1–3 hverdage

Varenummer (SKU): 406951001 Kategori:

Beskrivelse

IMI TA EMO TM er en termisk proportionalaktuator til modulerende regulering, der bruges sammen med ventiler som TA-Modulator, TBV-CM og TBV-CMP. Den forsynes med 24 V vekselstrøm og styres med et signal på 0(2)–10 V jævnstrøm, og den registrerer selv signaltypen og ventilens slaglængde ved opstart. Denne udgave er strømløs lukket (NC), tilsluttes med en omløber M30x1,5 og leveres med 1 m kabel.

Fordele

  • Automatisk tilpasning: Finder selv ventilens slaglængde og justerer igen automatisk en gang om måneden, så forholdet mellem styresignal og slaglængde holdes korrekt.
  • Virker med flere styresignaler: Håndterer alle almindelige styrespændinger, uanset polaritet, uden omstilling.
  • Positionsindikator: Synlig fra alle sider, så det er let at se og vedligeholde aktuatoren.
  • Lukkekraft: 125 N sikrer, at ventilen lukker tæt.
  • Lukker sikkert ved strømsvigt: Denne udgave (NC) holder ventilen lukket, hvis strømmen forsvinder.

Passer den til dit anlæg?

Bruges til

  • Gulv-, lofts- og radiatorvarmeanlæg med individuel eller gruppestyring af rumtemperaturen, fx i lejligheder, konferencelokaler, lagerlokaler og skoler.
  • Ventilationsanlæg til rumtemperaturregulering, fx styring af varmtvandsflowet gennem luftvarmebatterier.
  • Luftkonditioneringsanlæg til rumtemperaturregulering, fx styring af kølevandsflowet gennem ventilatorkonvektorer og kølepaneler.

Sådan vælger du

  • Denne udgave: NC (strømløs lukket), 24 V, 1 m kabel (IMI TA 1868-00.500).

Montering

  • Monteres med en omløber M30x1,5 direkte på ventilen, fx TA-Modulator, TBV-CM eller TBV-CMP.
  • Tilsluttes 24 V vekselstrøm og et styresignal på 0(2)–10 V eller 10–2(0) V jævnstrøm fra reguleringsenheden; aktuatoren registrerer selv signaltypen, når strømmen tilsluttes.
  • Medfølger ikke: Beskyttelseskappe til udsatte områder (tilbehør), Adapter til andre fabrikaters ventiler (tilbehør), Transformatorstation til strømforsyning (tilbehør).

Sådan virker den

Ved indkøring registrerer EMO TM selv styresignaltypen og gennemkører hele slaglængden, så ventilstemplets lukke- og åbningsposition kendes. Derefter følger slaglængden styrespændingen lineært, og justeringen gentages automatisk en gang om måneden.

Til installatøren
  • Reguleringsformer: aktuatoren registrerer automatisk styresignaltypen (0–10 V, 10–0 V, 2–10 V eller 10–2 V jævnstrøm) ved opstart og gennemkører hele slaglængden for at fastlægge ventilstemplets lukke- og åbneposition.
  • Automatisk justering: slaglængdetilpasningen gentages automatisk en gang om måneden, så forholdet mellem styrespænding og slaglængde holdes korrekt.
  • Driftsgrænser: omgivelsestemperatur -5…50 °C, opbevaringstemperatur -25…70 °C, maks. medietemperatur 120 °C.
  • Standby/sleep: aktuatoren går i standby i 5 minutter, når ventilen er helt lukket, og derefter i sleep-tilstand; den vågner senest 8 sekunder efter et nyt styresignal.
  • Regulator: skal have en udgangsspænding på 0(2)–10 V jævnstrøm og en intern modstand; uden intern modstand kræves en ekstern modstand (2 mA: 5,6 kΩ, over 2 mA: 3,3 kΩ, 0,25 W).
  • Kabling: spændingstabet til aktuatoren må ikke overstige 4 % af forsyningskablet; kabelareal og -længde dimensioneres efter antal aktuatorer på samme transformer.
  • Lavspænding: ved krav om SELV iht. DIN VDE 0100 skal der bruges en beskyttelsestransformer efter DIN 61558.

Passer til

Ofte stillede spørgsmål

Hvilke styresignaler virker med aktuatoren?
Den virker med 0–10 V, 10–0 V, 2–10 V og 10–2 V jævnstrøm og registrerer selv typen, når strømmen tilsluttes.

Lukker ventilen, hvis strømmen forsvinder?
Ja. Denne udgave er strømløs lukket (NC), så ventilen lukker, hvis forsyningen afbrydes.

Hvilke ventiler kan aktuatoren bruges med?
IMI TA/IMI Heimeier-ventiler med tilslutning M30x1,5, fx TA-Modulator-serien.

Skal aktuatoren indstilles manuelt?
Nej. Ved opstart gennemkører den selv hele slaglængden og tilpasser sig automatisk; justeringen gentages en gang om måneden.

Hvor langt kabel følger med?
Denne udgave har 1 m kabel med 4 x 0,25 mm² ledere.

Dokumentation

Tekniske data fra producentens officielle materiale (sgdd.scene7.com). Ret til ændringer forbeholdes.

Specifikationer

TypeTermisk proportionalaktuator, NC (strømløs lukket)
ModelEMO TM
Producentens varenr.1868-00.500
TilslutningOmløber M30x1,5, forniklet messing
MedietemperaturMaks. 120 °C
Omgivelsestemperatur-5…50 °C
Opbevaringstemperatur-25…70 °C
Forsyningsspænding24 V vekselstrøm (+25 %/-20 %), 50/60 Hz
Styrespænding0–10 V / 10–0 V og 2–10 V / 10–2 V jævnstrøm (Ri = 100 kΩ)
EffektforbrugVed opstart maks. 7 W, under arbejde maks. 3 W
StartstrømMaks. 250 mA
Standby/sleep-strømforbrugStandby maks. 25 mA, sleep maks. 2 mA
Reguleringshastighed30 s/mm
Lukkekraft125 N
Vandring4,7 mm, med automatisk slaglængdetilpasning
KapslingsklasseIP 54 i alle monteringspositioner; beskyttelsesklasse II (EN 60730)
Kabel1 m, 4 × 0,25 mm²
MaterialeHus i slagfast PC/ABS
FarveHvid (RAL 9016)
GodkendelseCE, EN 60730-2-14
Mærke
Varenummer406951001
EAN4024052837618
Vægt0,183 kg
