Beskrivelse

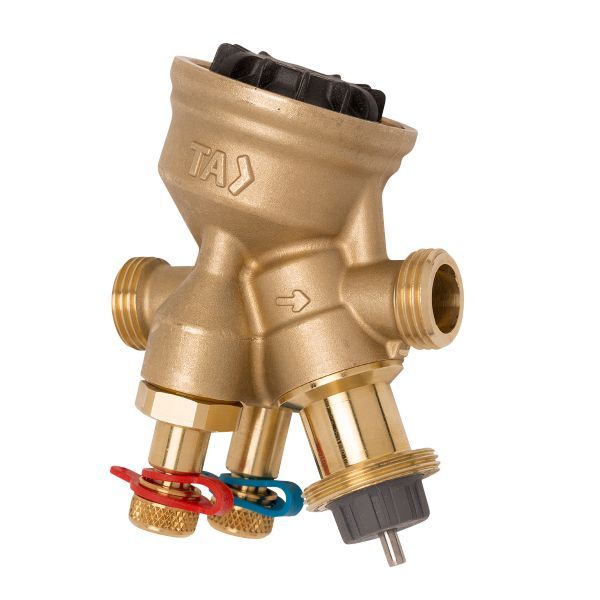

IMI TA-Modulator DN 20 er en kombineret regulerings- og balanceringsventil til modulerende regulering i varme- og køleanlæg. Den indbyggede differenstrykregulator holder reguleringen stabil og begrænser automatisk flowet til den dimensionerede værdi, når aktuatoren står helt åben. Dette er standardudgaven med Δp-indsats i PPS, med 1″ udvendigt gevind (G1) og et flow, der kan indstilles inden for 200–975 l/h.
Fordele
- Stabil regulering: IMI angiver, at den indbyggede differenstrykregulator giver høj reguleringsautoritet og reguleringsstabilitet.
- Afspærring: ventilen kan lukkes, når anlægget skal vedligeholdes.
- Flowmåling indbygget: flow og differenstryk kan måles på ventilen med IMI TA’s indreguleringsinstrument, så pumpetrykket kan optimeres, og anlægget kan fejlsøges.
- Alt i én ventil: forindstilling, differenstrykregulering, måling og afspærring er samlet i ventilhuset.
- Ventilhus: Afzinkningsbestandigt i AMETAL®.
Passer den til dit anlæg?
Bruges til
- Modulerende temperaturregulering i varme- og køleanlæg, hvor ventilen både skal regulere og indregulere (trykuafhængig regulerings- og balanceringsventil).
- Styres af en lineært proportional eller 3-punkts aktuator.
- Medier: vand og glykolblandet vand (0–57 %).
Sådan vælger du
- Denne variant: DN 20, 1″ udvendigt gevind (G1), flowområde 200–975 l/h, maks. differenstryk 400 kPa, -10 til +90 °C.
- Højere tryk/temperatur: DN 20 HP-udgave (600 kPa, -20 til +120 °C)
- Mindre flow: DN 15 (92–480 l/h)
- Større flow: DN 25 (340–1750 l/h)
- TA-Slider 160 aktuator (24 VAC/VDC, M30x1,5)
Montering
- Tilslutning: M30x1,5 gevind (push) (aktuator). Passende fittings: IMI TA tilslutningskobling G1 omløber x G3/4 indvendigt gevind.
- Aktuator bestilles separat. IMI angiver TA-Slider 160 til DN 10-32 samt EMO TM II og TA-TRI til DN 10-20.
- 1″ udvendigt gevind (G1, ISO 228). Aktuatortilslutning M30x1,5.
- Ved medietemperaturer under 2 °C skal isdannelse på spindlen forhindres med damptæt isolering.
- Medfølger: Ventilhus med indbygget differenstrykregulator og Δp-indsats, To måleudtag til måling af flow og differenstryk.
- Medfølger ikke: Aktuator (bestilles separat), Indreguleringsinstrument, Isoleringskappe.
Til installatøren
- Reguleringsevne: > 75 (DN 15-32, DN 10-15 LF har > 50).
- Materialer i ventilindsatsen: Ventilindsats i AMETAL® og PPS, fjedre i rustfast stål, O-ringe i EPDM.
- Differenstrykgrænser: maks. differenstryk 400 kPa (4 bar); min. differenstryk 15 kPa (0,15 bar) gælder ved maks. indstilling og helt åben ventil – andre indstillinger kræver mindre.
- Forindstilling: indstillingsknappen drejes til den ønskede værdi. IMI skriver: “Forindstillingen må ikke justeres over position 10. Dette er for at sikre korrekt autokalibrering af aktuator.”
- Måling: aktuatoren afmonteres, og IMI TA’s indreguleringsinstrument tilsluttes ventilens to måleudtag. Ved måling af ΔH åbnes ΔH-spindlen ca. 1 omdrejning mod uret med en 5 mm unbrakonøgle og lukkes igen til stop efter målingen.
- Afspærring: ventilen lukkes ved at dreje indstillingsknappen til markeringen X – til brug under vedligeholdelse af anlægget.
- Medietemperatur under 2 °C: isdannelse på spindlen skal forhindres med damptæt isolering (spindelforlænger kan anvendes).
- Godkendelse: ventilen i DN 20 er EAC-godkendt (CE gælder kun PN 16 DN 65-200 og PN 25 DN 65-125, ikke DN 20).
- Aktuator bestilles separat; IMI angiver TA-Slider 160 til DN 10-32 samt EMO TM II og TA-TRI til DN 10-20.
Se alle tekniske specifikationer →
Varianter
- TA-Modulator DN 10, 1/2″ – 400 kPa, -10 til +90 °C
- TA-Modulator DN 15 LF, 3/4″ – 400 kPa, -10 til +90 °C
- TA-Modulator DN 15, 3/4″ – 400 kPa, -10 til +90 °C
- TA-Modulator DN 25, 1 1/4″ – 400 kPa, -10 til +90 °C
- TA-Modulator DN 10, 1/2″ – HP, 600 kPa, -20 til +120 °C
- TA-Modulator DN 15 LF, 3/4″ – HP, 600 kPa, -20 til +120 °C
- TA-Modulator DN 15, 3/4″ – HP, 600 kPa, -20 til +120 °C
- TA-Modulator DN 20, 1″ – HP, 600 kPa, -20 til +120 °C
- TA-Modulator DN 25, 1 1/4″ – HP, 600 kPa, -20 til +120 °C
Tilbehør
IMI TA tilslutningskobling med indvendigt gevind DN 20, G1 x G3/4 (52 009-820)96 kr. inkl. moms+
IMI TA isoleringskappe til TA-COMPACT-P og TA-Modulator DN 20, EPP (52 164-902)313 kr. inkl. moms+
IMI TA-Slider 160 aktuator 160/200 N, 0(2)–10 VDC, 1 m kabel, M30x1,5 (322224-10114)2.867 kr. inkl. moms+
Ofte stillede spørgsmål
Hvad er forskellen på 400 kPa- og 600 kPa-udgaven?
Standardudgaven DN 10-25 har Δp-indsats i PPS, et maks. differenstryk på 400 kPa og en arbejdstemperatur på -10 til +90 °C. HP-udgaven er angivet til 600 kPa og -20 til +120 °C.
Hvilke aktuatorer passer?
IMI angiver TA-Slider 160, EMO TM II og TA-TRI til DN 20. Aktuatoren monteres på M30x1,5-tilslutningen og bestilles separat.
Kan ventilen bruges til køling under 2 °C?
Ja, men IMI angiver, at isdannelse på spindlen skal forhindres, og at ventilen derfor bør isoleres med damptæt isolering.
Hvad betyder EQM?
EQM er IMI TA’s betegnelse for ventilens karakteristik. Katalogbladets tekniske afsnit beskriver den som “uafhængig formet EQM”.
