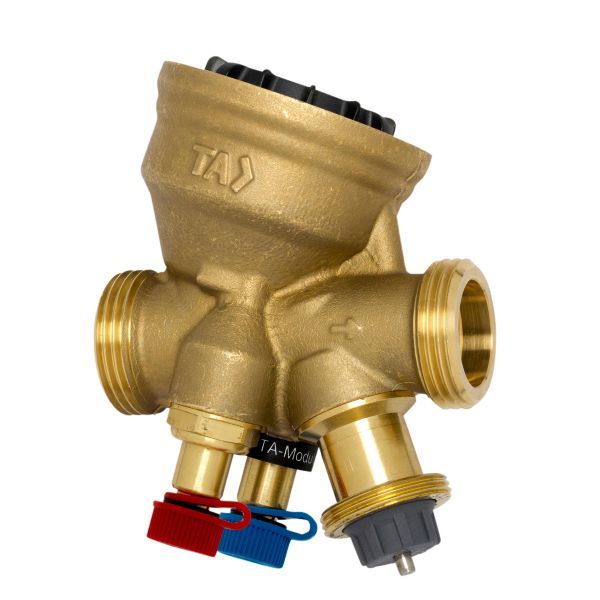

IMI TA-Modulator DN 20 reguleringsventil 600 kPa, G1 (52 164-420)

1.238 kr. inkl. moms

IMI TA-Modulator DN 20 er en kombineret regulerings- og balanceringsventil til varme- og køleanlæg. Den indbyggede differenstrykregulator holder reguleringen stabil, når trykket i anlægget svinger.

  • Dimension: DN 20, 1″ udvendigt gevind (G1)
  • Differenstryk: HP-udgave med maks. 600 kPa over ventilen
  • Automatisk flowbegrænsning: forhindrer for højt flow, når aktuatoren er helt åben
  • Måling: flow og differenstryk kan aflæses til fejlsøgning og optimering
  • Regulering: til modulerende styring med proportional eller trepunkts-aktuator

Levering 1–3 hverdage

Varenummer (SKU): 406955106 Kategori:

Beskrivelse

IMI TA-Modulator DN 20 er en trykuafhængig regulerings- og balanceringsventil til modulerende regulering i varme- og køleanlæg. Den indbyggede differenstrykregulator holder reguleringen stabil og begrænser automatisk flowet til den indstillede værdi, når aktuatoren er helt åben. Dette er HP-udgaven med 1″ udvendigt gevind (G1), flowområde 200–975 l/h, maks. differenstryk 600 kPa og medietemperatur -20…120 °C.

Fordele

  • Karakteristik: IMI angiver, at den unikke karakteristik leverer en særdeles præcis temperaturregulering.
  • Slaglængde: IMI oplyser, at den unikke karakteristik giver op til 6 gange større slaglængde end lineære ventiler.
  • Flowbeskyttelse: Det dimensionerede flow begrænses automatisk, når aktuatoren er helt åben, så resten af anlægget beskyttes mod for højt flow.
  • Fejlsøgning: Flow og differenstryk kan måles, så pumpetrykket kan optimeres og anlægget diagnosticeres.
  • Alt i én ventil: Forindstilling, differenstrykregulering, måling og afspærring er samlet i samme ventilhus.
  • Materiale: Ventilhuset er i AMETAL®, IMI’s afzinkningsbestandige legering.

Passer den til dit anlæg?

Bruges til

  • Modulerende temperaturregulering i varme- og køleanlæg, hvor ventilen både skal regulere og indregulere (trykuafhængig regulerings- og balanceringsventil).
  • Styres af en lineært proportional eller 3-punkts aktuator.
  • Medier: vand og glykolblandet vand (0–57 %).

Sådan vælger du

Montering

  • Tilslutning: M30x1,5 gevind (push) (aktuator). Passende fittings: IMI TA tilslutningskobling G1 omløber x G3/4 indvendigt gevind.
  • 1″ udvendigt gevind (G1) iht. ISO 228 i begge ender. Aktuatortilslutning M30x1,5.
  • Aktuator bestilles separat. IMI angiver TA-Slider 160 til DN 10-32 (samt EMO TM II og TA-TRI til DN 10-20).
  • Ved medietemperaturer under 2 °C skal isdannelse på spindlen forhindres; IMI anbefaler, at ventilen isoleres med damptæt isolering (spindelforlænger kan bruges).
  • Medfølger ikke: Aktuator (bestilles separat).
Til installatøren
  • Funktion: regulering EQM, forindstilling (maks. flow, trinløs skala 1-10), differenstrykregulering, måling (ΔH, t, q) og afspærring (til brug under vedligeholdelse af anlægget – se Læktab).
  • Differenstryk: maks. (ΔpVmax) 600 kPa (6 bar); min. (ΔpVmin) 15 kPa (0,15 bar) ved maks. indstilling, helt åben ventil. Andre indstillinger kræver mindre differenstryk (beregnes med IMI’s software HySelect).
  • Lukketryk: For DN 20 angiver IMI 400/600 kPa sammen med EMO TM II, TA-TRI og TA-Slider 160. 400 kPa er det maksimale trykfald, ventilen kan lukke imod fra åben position (ΔpVlukke), og 600 kPa det maksimalt tilladte trykfald (ΔpVmax).
  • Reguleringsevne: > 75 (DN 15-32).
  • Vandkvalitet: ventilens ydeevne forudsætter vandkvalitet efter den regionale standard; IMI henviser til VDI 2035. Forringet vandkvalitet kan give kortere levetid, lavere regulerbarhed og støj.
  • Fremmed push-aktuator (ikke IMI): arbejdsområde X fra lukket til helt åben 11,6–15,8 mm ved indstilling 1-10, lukkekraft min. 100 N (maks. 500 N).
  • Godkendelse: EAC. IMI angiver CE for PN 16 DN 65-200 og PN 25 DN 65-125, altså ikke for denne dimension.

Varianter

Tilbehør

Ofte stillede spørgsmål

Hvad er forskellen på 400 kPa- og 600 kPa-udgaven?
Standardudgaven DN 10-25 har Δp-indsats i PPS og er angivet til maks. 400 kPa differenstryk ved -10 til +90 °C. HP-udgaven er angivet til maks. 600 kPa og -20 til +120 °C.

Hvor meget tryk kan ventilen lukke imod?
IMI angiver 400/600 kPa for DN 20 sammen med EMO TM II, TA-TRI og TA-Slider 160: 400 kPa er det maksimale trykfald, ventilen kan lukke imod fra åben position, og 600 kPa det maksimalt tilladte trykfald over ventilen.

Hvilke aktuatorer passer?
Til DN 20 anbefaler IMI TA-Slider 160, EMO TM II og TA-TRI. Aktuatoren monteres på M30x1,5-tilslutningen og bestilles separat.

Kan ventilen bruges til køling under 2 °C?
Ja, men ved medietemperaturer under 2 °C skal isdannelse på spindlen forhindres. IMI anbefaler, at ventilen isoleres med damptæt isolering (spindelforlænger kan bruges).

Dokumentation

Tekniske data fra producentens officielle materiale (climatecontrol.imiplc.com). Ret til ændringer forbeholdes.

Specifikationer

TypeTrykuafhængig balancerings- og reguleringsventil
ModelIMI TA-Modulator DN 20, HP-udgave
TA kodenr.52 164-420
DimensionDN 20
TilslutningUdvendigt gevind G1 (ISO 228)
Tilslutning (aktuator)M30x1,5 gevind (push)
Flowområde200–975 l/h (qmax, ved fuldt åben reguleringskegle)
ForindstillingTrinløs, skala 1-10 (maks. flow inden for flowområdet)
TrykklassePN 16
Maks. differenstryk600 kPa (6 bar) (ΔpVmax)
Min. differenstryk (ΔpVmin)15 kPa (0,15 bar)
Medietemperatur-20…120 °C
MedieVand og glykolblandet vand (0–57 %)
Vandring4 mm
KarakteristikEQM (uafhængig formet)
Reguleringsevne> 75
Læktab≤ 0,01 % af maks. qmax, klasse IV (EN 60534-4), ved maks. indstilling og korrekt flowretning
VentilhusAMETAL®
VentilindsatsAMETAL® og PPS
VentilkegleMessing CW724R (CuZn21Si3P)
SpindelRustfast stål
PakningEPDM O-ringe (spindeltætning og øvrige O-ringe)
FjederRustfast stål
Δp-indsatsPPS og AMETAL®
AktuatortilslutningM30x1,5, push
MembranEPDM
Anbefalede aktuatorerTA-Slider 160, EMO TM II, TA-TRI
OverfladebehandlingUbehandlet
Mål L / H1 / H2 / W85 / 64 / 55 / 64 mm
GodkendelseEAC (CE: PN 16 DN 65-200, PN 25 DN 65-125)
Nettovægt0,75 kg
Mærke
Varenummer406955106
EAN7318794033504
