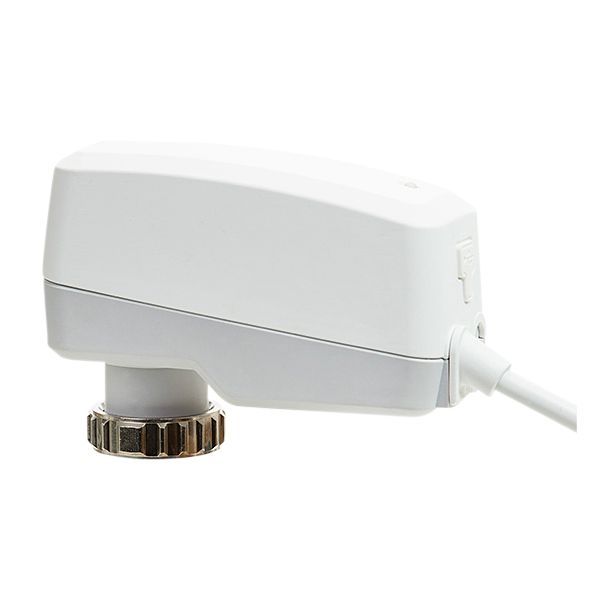

IMI TA-Slider 160 aktuator 160/200 N, 0(2)–10 VDC, 1 m kabel, M30x1,5 (322224-10114)

2.867 kr. inkl. moms

IMI TA-Slider 160 er en digitalt konfigurerbar, proportional aktuator til IMI’s reguleringsventiler. Opsætningen kan tilpasses på stedet med TA-Dongle og appen HyTune.

  • Aktuator: Proportional push-aktuator, 160/200 N, selvjusterende kraft til IMI TA- og IMI Heimeier-ventiler
  • Opsætning: Mere end 200 valgmuligheder for signaler, karakteristik og andre parametre
  • Tilslutning: Omløber direkte på ventilen, fx IMI TA-Modulator
  • Fejllog: Gemmer de 10 seneste fejl og går til en fejlsikker position, hvis ventilen blokerer

Levering 1–3 hverdage

Varenummer (SKU): 464881131 Kategori:

Beskrivelse

IMI TA-Slider 160 er en digitalt konfigurerbar, proportional aktuator, der monteres med omløber M30x1,5 på IMI’s reguleringsventiler, fx TA-Modulator DN 10-32. Denne udgave forsynes med 24 VAC/VDC, styres med 0(2)–10 VDC og leveres med 1 m halogenfrit kabel. Opsætningen kan tilpasses på stedet med TA-Dongle og appen HyTune.

Fordele

  • Klar fra fabrikken: Fra fabrikken kører aktuatoren proportional 0–10 VDC med lineær karakteristik.
  • Selvjusterende: Aktuatoren registrerer automatisk ventilens løftehøjde og vælger selv den nødvendige kraft.
  • Kopiering af opsætning: Indstillinger kan kopieres fra TA-Dongle til flere ens aktuatorer.
  • Halogenfrit kabel: IMI angiver, at halogenfrie kabler brænder uden at afgive sort røg som et PVC-kabel.

Passer den til dit anlæg?

Bruges til

  • Proportional push-aktuator (160/200 N) til IMI TA- og IMI Heimeier-reguleringsventiler med omløber M30x1,5, fx TA-Modulator DN 10-32.
  • Regulering via indgangssignal 0(2)–10 VDC.

Sådan vælger du

Montering

  • Monteres med omløber M30x1,5 direkte på ventilen.
  • Fra fabrikken er aktuatoren indstillet til proportional 0–10 VDC med lineær karakteristik.
  • Medfølger: Halogenfrit kabel, 1 m (type LiYY, 3 × 0,25 mm²).
  • Medfølger ikke: TA-Dongle til at ændre opsætningen via appen HyTune.
Til installatøren
  • Opsætning: Andre konfigurationer (signaler, karakteristik, løftehøjdebegrænsning m.m.) sættes op med appen HyTune og en TA-Dongle over Bluetooth.
  • Kalibrering: Ventilens løftehøjde registreres automatisk. En kalibreringsopdatering kan sættes til at gentages automatisk hver måned eller uge; fra fabrikken er dette fra.
  • Fejlsikker position: Ved lav strømforsyning, linjebrud, ventiltilstopning eller svigt i slaglængderegistrering går aktuatoren til en konfigureret fejlsikker position (fra fabrikken fuldt fremført).
  • Beskyttelse mod blokering: Har ventilen ikke været aktiveret i en uge eller måned, kører aktuatoren en fjerdedel af slaglængden og tilbage igen (fra fabrikken fra).
  • Driftsgrænser: Medietemperatur maks. 120 °C. Driftsmiljø 0…+50 °C (5–95 % RH, ikke-kondenserende). Opbevaringsmiljø -20…+70 °C (5–95 % RH, ikke-kondenserende).
  • Beskyttelsesklasse III (SELV) iht. EN 61140, kapslingsgrad IP54 (EN 60529).

Passer til

Ofte stillede spørgsmål

Hvordan ændres opsætningen?
Med appen HyTune og en TA-Dongle (Bluetooth). Programmeringen kan gemmes i TA-Dongle og overføres til flere aktuatorer.

Hvad sker der, hvis ventilen sætter sig fast?
Aktuatoren går tilbage og prøver igen. Efter tre forsøg går den til den konfigurerede fejlsikre position.

Passer aktuatoren til min ventil?
Aktuatoren monteres med omløber M30x1,5 og passer til IMI TA- og IMI Heimeier-ventiler med denne tilslutning, fx TA-Modulator DN 10-32.

Skal jeg bruge en smartphone for at bruge aktuatoren?
Nej. Fra fabrikken kører den med standardindstillingen proportional 0–10 VDC. En smartphone med appen HyTune og en TA-Dongle (Bluetooth) skal kun bruges, hvis opsætningen skal ændres.

Hvor mange fejl kan aktuatoren huske?
De 10 seneste fejl med tidsstempel gemmes og kan aflæses med appen HyTune og en TA-Dongle.

Dokumentation

Tekniske data fra producentens officielle materiale (climatecontrol.imiplc.com). Ret til ændringer forbeholdes.

Specifikationer

TypeProportional push-aktuator, digitalt konfigurerbar
ModelTA-Slider 160
Producentens varenr.322224-10114
Kraft160/200 N (selvjusterende)
TilslutningOmløber M30x1,5
MedietemperaturMaks. 120 °C
Driftstemperatur0…+50 °C (5–95 % RH, ikke-kondenserende)
Opbevaringsmiljø-20…+70 °C (5–95 % RH, ikke-kondenserende)
Forsyningsspænding24 VAC/VDC ± 15 %, 50/60 Hz ± 3 Hz
Indgangssignal0(2)–10 VDC, Ri 47 kΩ · justerbar hysteresefølsomhed 0,1–0,5 VDC · 0,33 Hz lavpasfilter
StandardindstillingProportional 0–10 VDC, lineær karakteristik
KarakteristikLineær, EQM 0,25 og spejlvendt EQM 0,25
EffektforbrugDrift < 1,0 VA (VAC); < 0,6 W (VDC) · standby < 0,5 VA (VAC); < 0,25 W (VDC)
Slaglængde6,9 mm (automatisk registrering af ventilvandring)
Reguleringshastighed10 s/mm
StøjniveauMaks. 30 dB(A)
KapslingsklasseIP54, alle retninger (EN 60529)
BeskyttelsesklasseIII (SELV), iht. EN 61140
Kabel1 m halogenfri, type LiYY, 3 × 0,25 mm², brandklasse B2ca–s1a, d1, a1 (EN 50575)
MaterialeKappe: PC/ABS GF8 · Hus: PA GF40 · Omløber: forniklet messing
FarveHvid RAL 9016, grå RAL 7047
StandardEN 60730. CE: LV-D 2014/35/EU, EMC-D 2014/30/EU, RoHS-D 2011/65/EU
Nettovægt0,20 kg
Mærke
Varenummer464881131
EAN5901688828427
