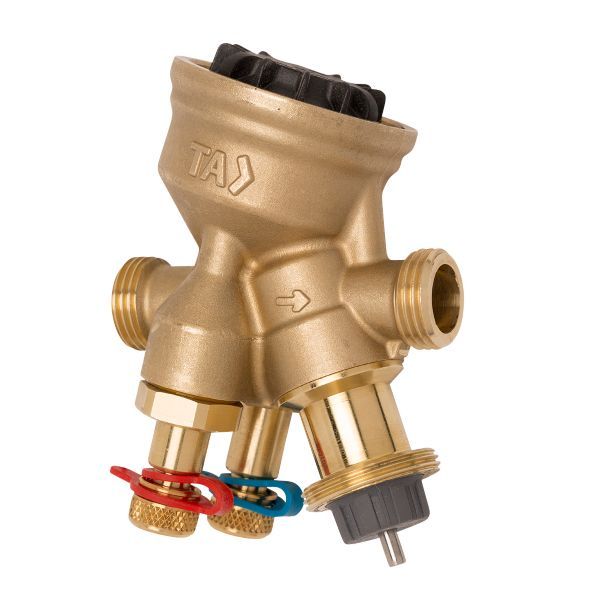

IMI TA-Modulator DN 25 reguleringsventil 400 kPa, G1 1/4 (52 164-325)

1.587 kr. inkl. moms

Trykuafhængig regulerings- og balanceringsventil til modulerende regulering i varme- og køleanlæg. Denne standardudgave har Δp-indsats i PPS.

  • Tilslutning: 1 1/4″ udvendigt gevind (G 1 1/4).
  • Standardudgave: maks. arbejdstemperatur 90 °C.
  • Trykuafhængig regulering: den indbyggede differenstrykregulator sikrer høj reguleringsautoritet og reguleringsstabilitet.
  • Automatisk flowbegrænsning: forhindrer for højt flow, når aktuatoren er helt åben.
  • Måling indbygget: flow og differenstryk kan måles til diagnose og optimering.

Levering 1–3 hverdage

Varenummer (SKU): 406955008 Kategori:

Beskrivelse

IMI TA-Modulator DN 25 er en kombineret regulerings- og balanceringsventil til modulerende regulering i varme- og køleanlæg. Den indbyggede differenstrykregulator holder reguleringen stabil og begrænser automatisk flowet til den dimensionerede værdi, når aktuatoren står helt åben. Dette er standardudgaven med Δp-indsats i PPS, 1 1/4″ udvendigt gevind (G 1 1/4) og driftstemperaturer fra -10 til 90 °C.

Fordele

  • Præcis regulering: EQM-karakteristikken (logaritmisk) giver præcis temperaturregulering ved modulerende styring og kan bruges med proportionale eller 3-punkts aktuatorer.
  • Automatisk flowbegrænsning: ved fuldt åben aktuator holdes flowet på den dimensionerede værdi, så anlægget beskyttes mod for højt flow.
  • Måling indbygget: flow og differenstryk kan måles, så pumpetrykket kan optimeres, og anlægget kan fejlsøges.
  • Alt i én ventil: forindstilling, differenstrykregulering, måling og afspærring.
  • Ventilhus: AMETAL®, IMI’s afzinkningsbestandige legering.

Passer den til dit anlæg?

Bruges til

  • Modulerende temperaturregulering i varme- og køleanlæg, hvor ventilen både skal regulere og indregulere (trykuafhængig regulerings- og balanceringsventil).
  • Styres af en lineært proportional eller 3-punkts aktuator.
  • Medier: vand og glykolblandet vand (0–57 %).

Sådan vælger du

Montering

  • Tilslutning: M30×1,5 gevind (push) (aktuator). Passende fittings: IMI TA tilslutningskobling G1 1/4 omløber x G1 indvendigt gevind.
  • Aktuator bestilles separat. IMI angiver TA-Slider 160 til DN 10-32 (samt TA-TRI).
  • 1 1/4″ udvendigt gevind (G 1 1/4) iht. ISO 228. Aktuatortilslutning M30×1,5.
  • Er medietemperaturen under 2 °C, skal isdannelse på spindlen forhindres; IMI angiver, at ventilen derfor bør isoleres med damptæt isolering.
  • Medfølger ikke: Aktuator (bestilles separat).
Til installatøren
  • Driftsgrænser: maks. differenstryk (ΔpVmax) 400 kPa (4 bar), min. differenstryk (ΔpVmin) 23 kPa (0,23 bar). Medietemperatur -10…90 °C. Medier: vand og glykolblandet vand (0–57 %).
  • Flowområde: 340–1750 l/h (qmax).
  • Regulering: EQM-karakteristik (logaritmisk), reguleringsevne >75. Lækageflow ≤ 0,01 % af maks. qmax (klasse IV iht. EN 60534-4).
  • Aktuator: tilslutning M30×1,5 (push). Anbefalede aktuatorer TA-Slider 160 og TA-TRI.
  • Er medietemperaturen under 2 °C, skal isdannelse på spindlen forhindres; IMI angiver, at ventilen derfor bør isoleres med damptæt isolering (spindelforlænger kan anvendes).

Varianter

Tilbehør

Ofte stillede spørgsmål

Hvad er forskellen på 400 kPa- og 600 kPa-udgaven?
Standardudgaven DN 10-25 har Δp-indsats i PPS og tåler maks. 400 kPa differenstryk ved -10 til +90 °C. HP-udgaven tåler 600 kPa og -20 til +120 °C.

Hvilke aktuatorer passer?
Til DN 25 anbefaler IMI TA-Slider 160 og TA-TRI. Aktuatoren monteres på M30×1,5-tilslutningen.

Kan ventilen bruges til køling under 2 °C?
Ja, men IMI angiver, at isdannelse på spindlen skal forhindres, og at ventilen derfor bør isoleres med damptæt isolering – spindelforlænger kan anvendes.

Hvilket gevind har ventilen?
1 1/4″ udvendigt gevind (G 1 1/4) iht. ISO 228 i begge ender.

Dokumentation

Tekniske data fra producentens officielle materiale (climatecontrol.imiplc.com). Ret til ændringer forbeholdes.

Specifikationer

TypeTrykuafhængig balancerings- og reguleringsventil (PIBCV)
ModelIMI TA-Modulator DN 25
Producentens varenr.52 164-325
DimensionDN 25
Tilslutning1 1/4" udvendigt gevind, G 1 1/4 (ISO 228)
Tilslutning (aktuator)M30×1,5 gevind (push)
Flowområde340–1750 l/h (qmax ved maks. indstilling og fuldt åben reguleringskegle)
TrykklassePN 16
Maks. differenstryk400 kPa (4 bar) – ΔpVmax, maksimalt tilladt trykfald over ventilen (med Δp-indsats i PPS)
Min. differenstryk23 kPa (0,23 bar) – ΔpVmin ved maks. indstilling, helt åben
Medietemperatur-10…90 °C
MedieVand og glykolblandet vand (0–57 %)
Vandring6,5 mm
KarakteristikEQM (logaritmisk)
Reguleringsevne>75
Læktab≤ 0,01 % af maks. qmax (maks. indstilling) i korrekt flowretning, klasse IV iht. EN 60534-4
VentilhusAMETAL®
VentilindsatsAMETAL® og PPS
VentilkegleMessing CW724R (CuZn21Si3P)
SpindelRustfast stål
SpindeltætningO-ring i EPDM
PakningO-ringe i EPDM
FjedreRustfast stål
Δp-indsatsPPS
OverfladebehandlingUbehandlet
AktuatortilslutningM30×1,5, push
MembranEPDM
Anbefalede aktuatorerTA-Slider 160, TA-TRI
Mål L / H1 / H2 / W93 / 64 / 67 / 64 mm
Nettovægt0,79 kg
Mærke
Varenummer406955008
EAN7318794027206
