Beskrivelse

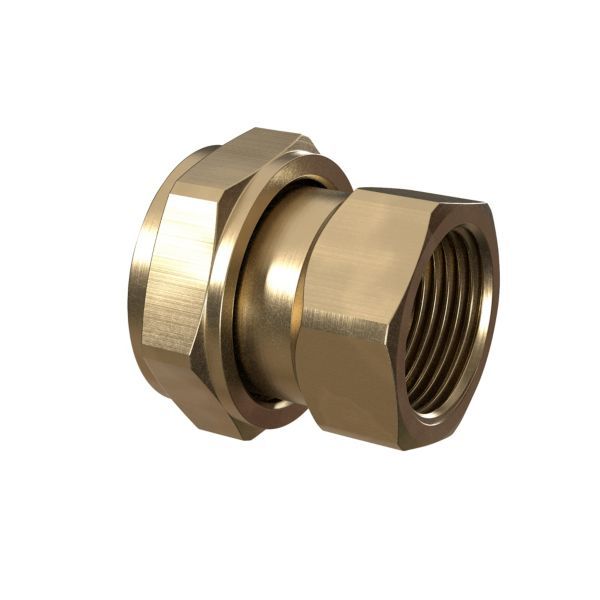

Tilslutningskoblingen fra IMI TA forbinder ventiler i DN 25 med rør med udvendigt gevind. Den har en 1 1/4″ omløbermøtrik (G1 1/4) mod ventilen og 1″ indvendigt gevind (G1) mod røret og er udført i messing.
Fordele
- Passer til ventilen: IMI TA angiver koblingen til TA-COMPACT-P, TA-Modulator, TA-COMPACT-DP og TA-Nano Plus i DN 25.
- Til rør med udvendigt gevind: Koblingens rørside er et 1″ indvendigt gevind (G1).
- Gevindstandard: Gevindet følger ISO 228, og gevindlængden følger ISO 7-1.
Passer den til dit anlæg?
Bruges til
- Tilslutning af IMI TA-ventiler i DN 25 (fx TA-COMPACT-P, TA-Modulator, TA-COMPACT-DP, TA-Nano Plus) til rør med 1″ udvendigt gevind (G1).
Sådan vælger du
- Denne variant: DN 25, G1 1/4 x G1.
- DN 10, G1/2 x G3/8
- DN 15, G3/4 x G1/2
- DN 20, G1 x G3/4
- DN 32, G1 1/2 x G1 1/4
Montering
- Koblingen bestilles separat til ventilen og vælges efter ventilens DN og rørets gevind: 1 1/4″ omløbermøtrik (G1 1/4) mod ventilen og 1″ indvendigt gevind (G1) mod røret.
Til installatøren
- Gevindstandard: Gevind efter ISO 228; gevindlængde efter ISO 7-1.
- Dimensioner: Omløbermøtrik G1 1/4, indvendigt gevind G1, byggelængde 39 mm.
- Andre udførelser i DN 25: IMI TA har også en kobling med indvendigt gevind G1 1/4 (52 009-925), en kobling med udvendigt gevind R1 (0601-04.350) og en svejsekobling til rør DN 25 (52 009-025).
Se alle tekniske specifikationer →
Passer til
Varianter
- Tilslutningskobling DN 10, G1/2 x G3/8
- Tilslutningskobling DN 15, G3/4 x G1/2
- Tilslutningskobling DN 20, G1 x G3/4
- Tilslutningskobling DN 32, G1 1/2 x G1 1/4
Ofte stillede spørgsmål
Hvilke ventiler passer koblingen til?
IMI TA’s katalogblade angiver den til TA-COMPACT-P, TA-Modulator, TA-COMPACT-DP og TA-Nano Plus i DN 25.
Hvilket gevind skal røret have?
Røret skal have 1″ udvendigt gevind (G1), fordi koblingens rørside er et indvendigt gevind.
Hvilket materiale er koblingen lavet af?
Messing.
Findes den i andre dimensioner?
Ja, IMI TA har samme type kobling i DN 10 (G1/2 x G3/8), DN 15 (G3/4 x G1/2), DN 20 (G1 x G3/4) og DN 32 (G1 1/2 x G1 1/4).
Dokumentation
- Brochure Katalogblad TA-COMPACT-P PDF · 1011 KB
- Brochure Katalogblad TA-Modulator PDF · 2,7 MB
Tekniske data fra producentens officielle materiale (climatecontrol.imiplc.com). Ret til ændringer forbeholdes.
