Beskrivelse

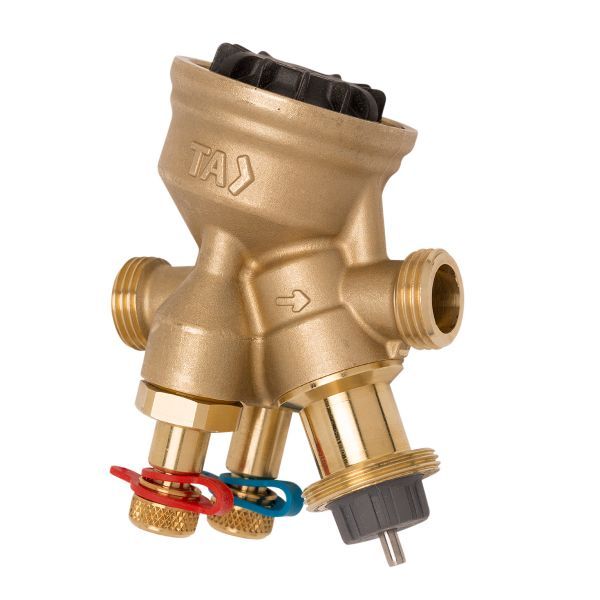

IMI TA-COMPACT-P DN 25 er en trykuafhængig balancerings- og reguleringsventil (PIBCV) til små terminalunits i varme- og køleanlæg. Det maksimale flow indstilles trinløst inden for 370–2150 l/h ved et differenstryk på 23–400 kPa over ventilen. Ventilen har 1 1/4″ udvendigt gevind (G 1 1/4) i begge ender, PN 16, og er primært beregnet til on/off-regulering med termoaktuator.
Fordele
- Stabilt flow: Trinløst justerbart maksimalt flow forhindrer overflow gennem terminalunits.
- Installation: Slank og kompakt ventil med adgang til alle funktioner fra forsiden.
- Måling indbygget: Flowmåling og diagnostik kan udføres med IMI’s indreguleringsinstrumenter.
- Korrosionsbestandighed: IMI oplyser, at AMETAL® og rustfast stål sikrer høj korrosionsbestandighed og mindsker risikoen for lækage.
- Alt i én ventil: Forindstilling, differenstrykregulering, måling og afspærring samlet i samme ventil.
Passer den til dit anlæg?
Bruges til
- Trykuafhængig regulerings- og balanceringsventil (PIBCV) til små terminalunits i varme- og køleanlæg.
- Lineær karakteristik, primært til on/off-regulering med termoaktuator; til modulerende regulering anbefaler IMI TA-Modulator med EQM-karakteristik og aktuator EMO TM.
- Medier: vand og glycolblandet vand (0–57 % glycol).
Sådan vælger du
- Denne variant: DN 25 (1 1/4″ udvendigt gevind, G 1 1/4), flowområde 370–2150 l/h, ΔpV max. 400 kPa.
- Større flow: DN 32 (800–3700 l/h)
- Ventilen skal have mindst 23 kPa over sig ved helt åben position (ΔpVmin).
- Til modulerende temperaturregulering anbefaler IMI sin TA-Modulator med EQM-karakteristik.
Montering
- Tilslutning: 1 1/4″ udvendigt gevind (G 1 1/4), gevind efter ISO 228, i begge ender.
- Termoaktuator (EMO T, EMO TM eller TA-TRI) bestilles separat; der kræves ca. 15 mm frirum over aktuatoren.
- Monteres i den anbefalede strømretning, og anlægget skal være korrekt indreguleret og afluftet for at undgå støjgener.
- Medfølger ikke: Termoaktuator (EMO T/EMO TM/TA-TRI) – bestilles separat.
Til installatøren
- Dimensionering: Vælg den mindste ventildimension, der opfylder designflowet med en sikkerhedsmargin, og kontroller at det tilgængelige differenstryk ligger inden for arbejdsområdet 23–400 kPa.
- Min. differenstryk (ΔpVmin): 23 kPa ved fuldt åben indstilling (position 10); andre indstillinger kræver mindre differenstryk (beregnes med IMI’s software HySelect).
- Lækagerate: ≤ 0,01 % af maks. qmax, klasse IV (EN 60534-4), ved indstilling 10, fuldt åben, og korrekt flowretning.
- Aktuator: M30x1,5-tilslutning til EMO T, EMO TM eller TA-TRI; bruges EMO TM, skal ventilindstillingen være 3 eller højere for at opnå mindste løftehøjde på 1 mm.
- Andre fabrikaters aktuatorer kræver et arbejdsområde X (lukket–helt åben) på 11,6–15,8 mm og en lukkekraft på min. 125 N (maks. 500 N).
Se alle tekniske specifikationer →
Varianter
- TA-COMPACT-P DN 10, G1/2
- TA-COMPACT-P DN 15 LF, G3/4
- TA-COMPACT-P DN 15, G3/4
- TA-COMPACT-P DN 20, G1
- TA-COMPACT-P DN 32, G1 1/2
Tilbehør
IMI TA tilslutningskobling med indvendigt gevind DN 25, G1 1/4 x G1 (52 009-825)136 kr. inkl. moms+
IMI TA isoleringskappe til TA-COMPACT-P og TA-Modulator DN 25, EPP (52 164-903)309 kr. inkl. moms+
Ofte stillede spørgsmål
Kan ventilen bruges til modulerende regulering?
Ventilen har lineær karakteristik og er primært beregnet til on/off-regulering. IMI anbefaler TA-Modulator med dens EQM-karakteristik sammen med den proportionale aktuator EMO TM.
Hvad er det mindste differenstryk, ventilen skal have?
DN 25 kræver 23 kPa over ventilen ved fuldt åben indstilling for korrekt differenstrykregulering.
Hvilken aktuator passer til ventilen?
Ventilen har aktuatortilslutning M30x1,5 og er forberedt til IMI’s termoaktuatorer EMO T og EMO TM samt TA-TRI.
Hvilke medier kan ventilen bruges til?
Vand og glycolblandet vand (0–57 % glycol), ved -10…90 °C.
Dokumentation
- Brochure Katalogblad TA-COMPACT-P PDF · 1011 KB
Tekniske data fra producentens officielle materiale (climatecontrol.imiplc.com). Ret til ændringer forbeholdes.
