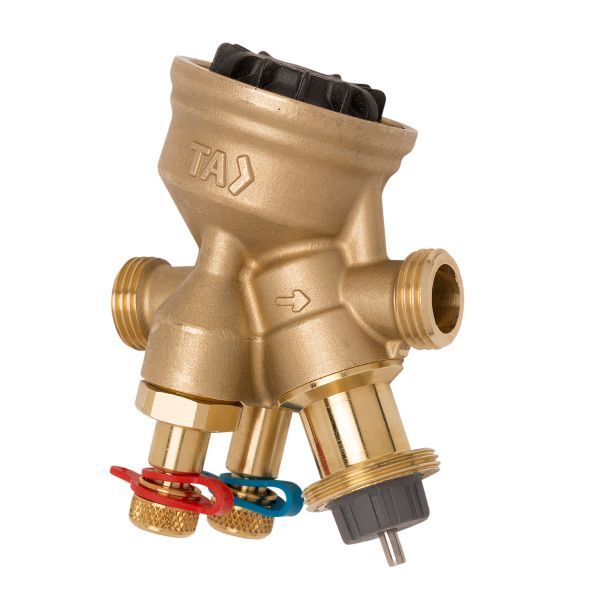

IMI TA-COMPACT-P DN 32 reguleringsventil, 1 1/2” (52 164-032)

1.802 kr. inkl. moms

IMI TA-COMPACT-P er en trykuafhængig balancerings- og reguleringsventil til små terminalunits i varme- og køleanlæg. Den forhindrer overflow og regulerer flowet uafhængigt af trykudsving i anlægget.

  • Dimension: DN 32, 1 1/2″ udvendigt gevind (G 1 1/2)
  • Funktion: Forindstilling af maks. flow, differenstrykregulering, måling og afspærring i én ventil
  • Materiale: AMETAL® – IMI’s afzinkningsbestandige legering – og rustfast stål
  • Aktuator: Forberedt til termoaktuator (EMO T, EMO TM) eller TA-TRI

Levering 1–3 hverdage

Varenummer (SKU): 406953010 Kategori:

Beskrivelse

IMI TA-COMPACT-P DN 32 er en trykuafhængig balancerings- og reguleringsventil (PIBCV) til små terminalunits i varme- og køleanlæg. Det maksimale flow indstilles trinløst inden for 800–3700 l/h ved et differenstryk på 23–400 kPa over ventilen. Ventilen har 1 1/2″ udvendigt gevind (G 1 1/2) i begge ender, PN 16, og er primært beregnet til on/off-regulering med termoaktuator.

Fordele

  • Stabilt flow: Trinløst justerbart maksimalt flow forhindrer overflow gennem terminalunits.
  • Installation: Slank og kompakt ventil med adgang til alle funktioner fra forsiden.
  • Måling indbygget: Flowmåling og diagnostik kan udføres med IMI’s indreguleringsinstrumenter.
  • Korrosionsbestandighed: IMI oplyser, at AMETAL® og rustfast stål sikrer høj korrosionsbestandighed og mindsker risikoen for lækage.
  • Alt i én ventil: Forindstilling, differenstrykregulering, måling og afspærring samlet i samme ventil.

Passer den til dit anlæg?

Bruges til

  • Trykuafhængig regulerings- og balanceringsventil (PIBCV) til små terminalunits i varme- og køleanlæg.
  • Lineær karakteristik, primært til on/off-regulering med termoaktuator; til modulerende regulering anbefaler IMI TA-Modulator med EQM-karakteristik og aktuator EMO TM.
  • Medier: vand og glycolblandet vand (0–57 % glycol).

Sådan vælger du

Montering

  • Tilslutning: 1 1/2″ udvendigt gevind (G 1 1/2), gevind efter ISO 228, i begge ender.
  • Termoaktuator (EMO T, EMO TM eller TA-TRI) bestilles separat; der kræves ca. 15 mm frirum over aktuatoren.
  • Monteres i den anbefalede strømretning, og anlægget skal være korrekt indreguleret og afluftet for at undgå støjgener.
  • Medfølger ikke: Termoaktuator (EMO T/EMO TM/TA-TRI) – bestilles separat.
Til installatøren
  • Dimensionering: Vælg den mindste ventildimension, der opfylder designflowet med en sikkerhedsmargin, og kontroller at det tilgængelige differenstryk ligger inden for arbejdsområdet 23–400 kPa.
  • Min. differenstryk (ΔpVmin): 23 kPa ved fuldt åben indstilling (position 10); andre indstillinger kræver mindre differenstryk (beregnes med IMI’s software HySelect).
  • Lækagerate: ≤ 0,01 % af maks. qmax, klasse IV (EN 60534-4), ved indstilling 10, fuldt åben, og korrekt flowretning.
  • Aktuator: M30x1,5-tilslutning til EMO T, EMO TM eller TA-TRI; bruges EMO TM, skal ventilindstillingen være 3 eller højere for at opnå mindste løftehøjde på 1 mm.
  • Andre fabrikaters aktuatorer kræver et arbejdsområde X (lukket–helt åben) på 11,6–15,8 mm og en lukkekraft på min. 125 N (maks. 500 N).

Varianter

Tilbehør

Ofte stillede spørgsmål

Kan ventilen bruges til modulerende regulering?
Ventilen har lineær karakteristik og er primært beregnet til on/off-regulering. IMI anbefaler TA-Modulator med dens EQM-karakteristik sammen med den proportionale aktuator EMO TM.

Hvad er det mindste differenstryk, ventilen skal have?
DN 32 kræver 23 kPa over ventilen ved fuldt åben indstilling for korrekt differenstrykregulering.

Hvilken aktuator passer til ventilen?
Ventilen har aktuatortilslutning M30x1,5 og er forberedt til IMI’s termoaktuatorer EMO T og EMO TM samt TA-TRI.

Hvilke medier kan ventilen bruges til?
Vand og glycolblandet vand (0–57 % glycol), ved -10…90 °C.

Dokumentation

Tekniske data fra producentens officielle materiale (climatecontrol.imiplc.com). Ret til ændringer forbeholdes.

Specifikationer

TypeTrykuafhængig balancerings- og reguleringsventil (PIBCV)
ModelTA-COMPACT-P
TA kodenr.52 164-032
DimensionDN 32
Tilslutning1 1/2″ udvendigt gevind (G 1 1/2, ISO 228), i begge ender
Flowområde800–3700 l/h
Forindstilling1–10 (maks. flow, trinløs)
TrykklassePN 16
Maks. differenstryk400 kPa = 4 bar
Min. differenstryk (ΔpVmin)23 kPa = 0,23 bar
Medietemperatur-10…90 °C
MedieVand og glycolblandet vand (0–57 % glycol)
Vandring4 mm
KarakteristikLineær, primært til on/off-regulering
Læktab≤ 0,01 % af maks. qmax, klasse IV (EN 60534-4), ved indstilling 10 og korrekt flowretning
VentilhusAMETAL® (ventilhus og ventilindsats)
VentilkegleMessing CW724R (CuZn21Si3P)
SpindelRustfast stål
PakningO-ring i EPDM (spindeltætning), O-ringe EPDM
AktuatortilslutningM30x1,5
MembranEPDM og HNBR
Δp-indsatsPPS
FjedreRustfast stål
Anbefalede aktuatorerEMO T, EMO TM, TA-TRI
Mål112 × 78 × 61 × 78 mm (L × H1 × H2 × W)
Nettovægt1,5 kg
Mærke
Varenummer406953010
EAN7318794013704
