Beskrivelse

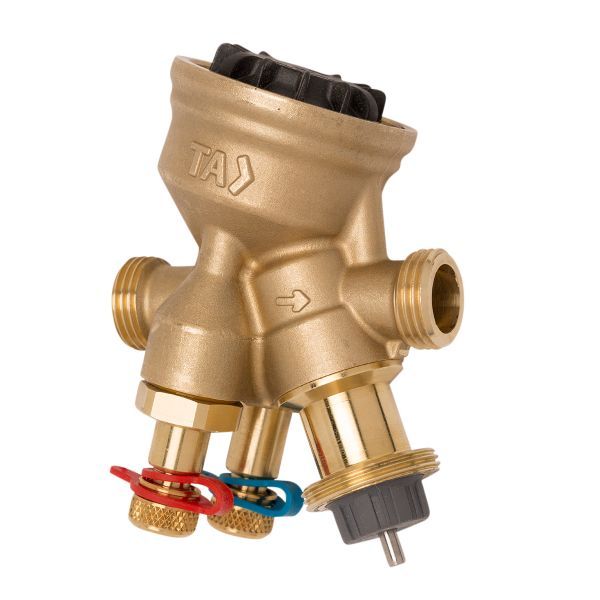

IMI TA-COMPACT-P er en trykuafhængig balancerings- og reguleringsventil (PIBCV) til små terminalunits i varme- og køleanlæg. Det maksimale flow indstilles trinløst på ventilens forside, og ventilen holder flowet uafhængigt af trykvariationer i anlægget. DN 15 LF-udgaven dækker 44–245 l/h ved et differenstryk på mindst 15 kPa (indstilling 10, helt åben) og har 3/4″ udvendigt gevind (G 3/4) i begge ender, trykklasse PN 16 og aktuatortilslutning M30x1,5.
Fordele
- Trykuafhængig drift: Ventilens differenstrykregulering holder det indstillede flow, når trykket i anlægget varierer.
- Maks. flow: Kan indstilles trinløst inden for 44–245 l/h.
- Måling: Flow, temperatur og differenstryk kan måles på ventilens to måleudtag med IMI TA’s indreguleringsinstrument.
- Afspærring: Ventilen kan afspærres, så anlægget kan isoleres under vedligeholdelse. IMI henviser i samme punkt til ventilens læktab.
- Materiale: Ventilhus og ventilindsats i AMETAL®, som IMI oplyser er afzinkningsbestandig, og rustfast stål i spindel og fjedre.
Passer den til dit anlæg?
Bruges til
- Varme- og køleanlæg med små terminalunits.
- Anlæg hvor maks. flow skal indstilles pr. terminalunit, og ventilen samtidig skal regulere via en aktuator.
Sådan vælger du
- Denne variant: DN 15 LF, 44–245 l/h.
- Større flow: DN 15 (88–470 l/h)
- Større flow: DN 20 (210–1150 l/h)
Montering
- Tilslutning: 3/4″ udvendigt gevind (G 3/4) i begge ender, efter ISO 228.
- Aktuatoren monteres på M30x1,5; der kræves ca. 15 mm frirum over aktuatoren.
- Tilslutningskoblinger (indvendigt gevind, lodde-, presse- og klemringskoblinger) og isoleringskappe bestilles separat.
Til installatøren
- Funktion: Forindstilling af maks. flow, differenstrykregulering, måling (ΔH, temperatur, flow) og afspærring til isolering under anlægsvedligeholdelse – kilden henviser i samme punkt til ventilens lækagerate.
- Regulering: Lineær ventilkarakteristik, primært til til/fra-regulering. IMI anbefaler TA-Modulator med EQM-karakteristik sammen med den proportionale aktuator EMO TM.
- Driftsgrænser: Maks. arbejdstemperatur 90 °C, min. arbejdstemperatur -10 °C; maks. differenstryk (ΔpVmax) 400 kPa, min. differenstryk (ΔpVmin) 15 kPa – ΔpVmin gælder position 10 helt åben, andre indstillinger kræver mindre differenstryk, som beregnes i IMI’s HySelect.
- Dimensionering: Vælg den mindste ventildimension, der dækker designflowet med en vis sikkerhedsmargin, og kontrollér, at det tilgængelige ΔpV ligger i arbejdsområdet 15–400 kPa. Indstillingen bør være så åben som muligt.
- Læktab: ≤ 0,01 % af maks. qmax ved indstilling 10 og korrekt flowretning (klasse IV iht. EN 60534-4).
- Aktuator: Anbefalede aktuatorer er EMO T, EMO TM og TA-TRI med tilslutning M30x1,5. Bruges EMO TM, skal ventilindstillingen være 3 eller højere for at nå den mindste løftehøjde på 1 mm. Maks. anbefalet trykfald for ventil og aktuator er 400 kPa.
- Fremmede aktuatorer: IMI angiver, at brugeren selv skal sikre, at aktuatorer, der ikke er fremstillet af IMI, er fuldt kompatible – manglende overholdelse kan medføre utilfredsstillende resultater. Kravene er arbejdsområde X (lukket–helt åben) 11,6–15,8 og lukkekraft min. 125 N (maks. 500 N).
- Pladsbehov: Ca. 15 mm frirum over aktuatoren; samlet højde for DN 10-20 er 107 mm med EMO T og 122 mm med TA-TRI.
- Måling af differenstryk: Afmontér aktuatoren, luk ventilen, åbn bypassspindlen ca. 1 omgang mod uret med en 5 mm unbrakonøgle, og luk den igen efter målingen.
- Andre væsker: Flowberegningerne gælder vand ved +20 °C. For væsker med stort set samme viskositet som vand (≤ 20 cSt) er det kun nødvendigt at korrigere for vægtfylden; ved lave temperaturer kan laminar strømning give en flowafvigelse, som korrigeres med dataprogrammet HySelect eller direkte i IMI’s indreguleringsinstrument.
- Støj: For at undgå støjgener kræver IMI, at anlægget er korrekt indreguleret og afluftet.
- Mærkning: TA, IMI, PN 16, DN og pil for strømningsretning; grå håndhjul mærket TA-COMPACT-P og DN.
qmax (l/h) ved forindstilling – TA-COMPACT-P DN 15 LF
| Indstilling | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
|---|---|---|---|---|---|---|---|---|---|---|
| qmax l/h | 44,0 | 71,0 | 97,0 | 123 | 148 | 170 | 190 | 210 | 227 | 245 |
qmax = l/h ved respektiv indstilling og fuldt åben reguleringskegle. Indstilling 3 er minimumsindstillingen, hvis ventilen bruges sammen med aktuator EMO TM.
