Beskrivelse

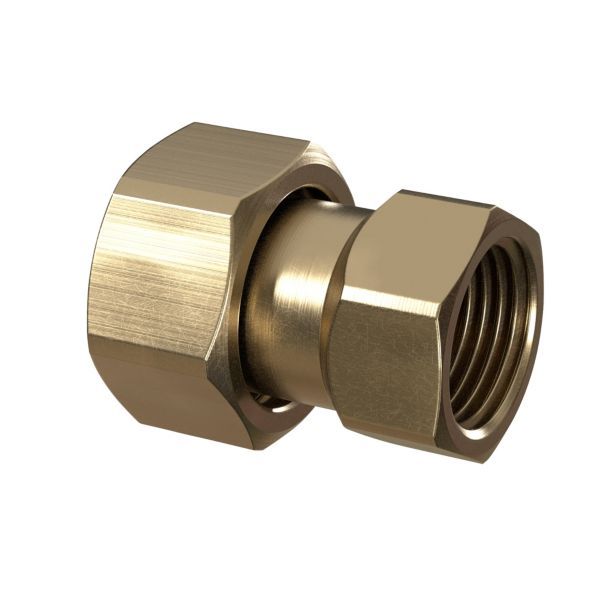

Tilslutningskoblingen fra IMI TA forbinder ventiler i DN 15 med rørsiden. Den har en omløbermøtrik med 3/4″ gevind (G3/4) mod ventilen og 1/2″ indvendigt gevind (G1/2) mod røret og er udført i messing.
Fordele
- Omløbermøtrik mod ventilen: Spændes på ventilens udvendige G3/4-gevind.
- Samme kobling til flere TA-serier: IMI TA angiver den til TA-COMPACT-P, TA-Modulator, TA-COMPACT-DP og TA-Nano Plus i DN 15.
- Mål: L er 31,5 mm.
Passer den til dit anlæg?
Bruges til
- Tilslutning af ventiler i DN 15 fra IMI TA, fx TA-COMPACT-P, TA-Modulator, TA-COMPACT-DP og TA-Nano Plus, til rørsiden, hvor koblingen har 1/2″ indvendigt gevind (G1/2).
Sådan vælger du
Montering
- Koblingen har 3/4″ omløber (G3/4) mod ventilen og 1/2″ indvendigt gevind (G1/2) mod røret. Den er tilbehør til ventilen og bestilles separat.
Til installatøren
- Gevind: Gevind i henhold til ISO 228, gevindlængde i henhold til ISO 7-1.
- Ventilsiden: DN 15-ventilerne i TA-COMPACT-P, TA-Modulator, TA-COMPACT-DP og TA-Nano Plus har udvendigt G3/4-gevind, som omløbermøtrikken spændes på.
Se alle tekniske specifikationer →
Passer til
- TA-COMPACT-P DN 15
- TA-COMPACT-P DN 15 LF
- TA-Modulator DN 15 (400 kPa)
- TA-Modulator DN 15 LF (400 kPa)
- TA-Modulator DN 15 (600 kPa)
- TA-Modulator DN 15 LF (600 kPa)
- TA-Nano Plus EXT DN 15 NF
- TA-Nano Plus EXT DN 15 LF
- TA-Nano Plus EXT DN 15 HF
Varianter
- Tilslutningskobling DN 10, G1/2 x G3/8
- Tilslutningskobling DN 20, G1 x G3/4
- Tilslutningskobling DN 25, G1 1/4 x G1
- Tilslutningskobling DN 32, G1 1/2 x G1 1/4
Ofte stillede spørgsmål
Hvilken kobling passer til min ventil?
Vælg efter ventilens DN: til DN 15 har koblingen omløbermøtrik G3/4. Mod røret fås DN 15 med indvendigt gevind G1/2 (denne) eller i andre gevindstørrelser.
Hvilket materiale er koblingen lavet af?
Messing, med gevind efter ISO 228 og gevindlængde efter ISO 7-1.
Hvor lang er koblingen?
L er 31,5 mm.
Dokumentation
- Brochure TA-COMPACT-P PDF · 1011 KB
- Brochure TA-Modulator PDF · 2,7 MB
- Brochure TA-COMPACT-DP PDF · 1,6 MB
- Brochure TA-Nano Plus PDF · 2,7 MB
- Installationsvejledning TA-COMPACT-P PDF · 1,5 MB
Tekniske data fra producentens officielle materiale (climatecontrol.imiplc.com). Ret til ændringer forbeholdes.
