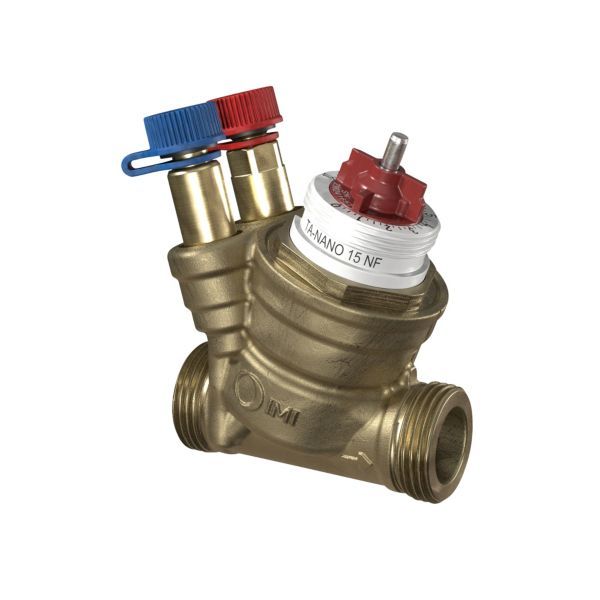

IMI TA-Nano DN15 HF Plus EXT Trykuafhængig balancerings- og reguleringsventil (PIBCV)

746 kr. inkl. moms

IMI TA-Nano Plus HF er en kompakt trykuafhængig ventil (PIBCV), der regulerer og indregulerer flowet til små terminalunits i varme- og køleanlæg.

  • Dimension: DN 15, HF (større flow).
  • Tilslutning: 3/4″ udvendigt gevind (G 3/4).
  • Indsats: Farvekodet grå til nem identifikation.
  • Flowregulering: Det maksimale flow indstilles trinløst og forhindrer overflow.

Minimumsordre 1.000 kr – kombinér gerne med andre varer

Levering 1–3 hverdage

Varenummer (SKU): 406940564 Kategorier: ,

Beskrivelse

IMI TA-Nano Plus DN 15 HF er en trykuafhængig balancerings- og reguleringsventil (PIBCV) til små terminalunits i varme- og køleanlæg, hvor der både skal reguleres og indreguleres med én ventil. Det maksimale flow indstilles trinløst inden for 146–1130 l/h ved et differenstryk på 18–600 kPa, og den indbyggede differenstrykregulator forhindrer overflow. Denne udgave har 3/4″ udvendigt gevind (G 3/4, ISO 228).

Fordele

  • Plads: Kompakt og let, så ventilen også passer i trange installationer.
  • Afspærring: Ventilen kan lukkes helt ved at dreje indstillingsknappen til 0, fx når anlægget skal vedligeholdes.
  • Ventilidentifikation: Ventilpositionen kan ses, også når aktuatoren er monteret.
  • Diagnostik: Flow, differenstryk og temperatur kan måles med IMI’s indreguleringsinstrumenter via de to måleudtag.
  • Tæthed: Ventilhuset er i afzinkningsbestandig AMETAL®, og ventilen er tæt ved afspærring.

Passer den til dit anlæg?

Bruges til

  • Små terminalunits i varme- og køleanlæg, hvor der både skal reguleres og indreguleres med én ventil.
  • Installationer med meget begrænset plads.

Sådan vælger du

Montering

  • Tilslutning: 3/4″ udvendigt gevind (G 3/4) i begge ender; flowretningen er mærket med en pil på ventilen.
  • Aktuator bestilles separat; IMI anbefaler EMO T II, EMO TM II, TA-TRI og TA-Slider 160 (tilslutning M30x1,5).
  • Der skal være fri plads over aktuatoren til montering og afmontering.
  • Tilslutningskobling til DN 15, G3/4 × G1/2 med omløber fås som tilbehør.
  • Medfølger ikke: Aktuator..
Til installatøren
  • Dimensionering: IMI anbefaler at vælge den mindste ventildimension, der opfylder det dimensionerede flow med en sikkerhedsmargin, og indstille så åben som muligt; kontrollér at det tilgængelige differenstryk er inden for arbejdsområdet (600 kPa for DN 15 med EMO T II, EMO TM II, TA-TRI eller TA-Slider).
  • Aktuator af andet fabrikat: skal være fuldt kompatibel for at give korrekt regulering af ventilen og kræver ifølge IMI et arbejdsområde X (lukket–helt åben) på 11,7–15,7 og en lukkekraft på mindst 100 N.
  • Lavtemperaturdrift: Ved medietemperatur under 2 °C skal isdannelse på spindlen forhindres med damptæt isolering (spindelforlænger kan bruges).
  • Støj: Anlægget skal være korrekt indreguleret og afluftet for at undgå støjgener.
  • Glykol: IMI har testet ventilerne med monoethylen- og monopropylenglycol op til en koncentration på 57 %.
  • Gennemskylning: Δp-delen kan bypasses med en 5 mm unbrakonøgle i det røde måleudtag; forindstillingen sættes tilbage, og bypass-spindlen lukkes efter gennemskylning.

Varianter

Tilbehør

Ofte stillede spørgsmål

Hvad betyder LF, NF og HF?
LF = små flow (rød indsats), NF = normale flow (hvid indsats) og HF = større flow (grå indsats). Vælg den mindste ventil, der dækker det dimensionerede flow.

Hvilke aktuatorer kan bruges?
IMI anbefaler EMO T II, EMO TM II, TA-TRI og TA-Slider 160. Max. anbefalet trykfald for ventil og aktuator er 600 kPa.

Hvordan vælger jeg den rigtige dimension?
IMI anbefaler at vælge den mindste ventildimension, der opfylder det dimensionerede flow med en sikkerhedsmargin, og indstille forindstillingen så åben som muligt.

Dokumentation

Tekniske data fra producentens officielle materiale (climatecontrol.imiplc.com). Ret til ændringer forbeholdes.

Specifikationer

TypeTrykuafhængig balancerings- og reguleringsventil (PIBCV)
ModelIMI TA-Nano Plus DN 15 HF
Producentens varenr.322213-10215
DimensionDN 15, HF (større flow)
Tilslutning3/4" udvendigt gevind (G 3/4, ISO 228)
Flowområde146–1130 l/h (forindstilling 1–10, fuldt åben reguleringskegle)
TrykklassePN 25
Maks. differenstryk600 kPa (6 bar)
Min. differenstryk (ΔpVmin)18 kPa (0,18 bar)
Medietemperatur-10…120 °C
MedieVand og glykolblandet vand (0–57 %)
Vandring4 mm
KarakteristikLineær
LæktabTæt pakning (klasse VI iht. EN 60534-4)
VentilhusAMETAL®
VentilindsatsAMETAL® og PPS
VentilkeglePPS
SpindelRustfast stål
PakningO-ring i EPDM (spindeltætning); EPDM (tætninger, o-ringe)
FjedreRustfast stål
MåleudtagAMETAL®
ForindstillingshåndhjulPA
HætterPolyamid og TPE
Δp-indsatsMessing CW614
AktuatortilslutningM30x1,5
MembranEPDM
Anbefalede aktuatorerEMO T II, EMO TM II, TA-TRI, TA-Slider 160
IndsatsfarveHF: grå (farvekodning for identifikation)
MærkningIMI, PN, DN og pil for strømningsretning; indsats: TA-Nano, DN (+LF/NF/HF)
Mål65 / 68 / 72 mm (L / H / H1)
Nettovægt0,47 kg
Mærke
Varenummer406940564
EAN5902276824104
