Beskrivelse

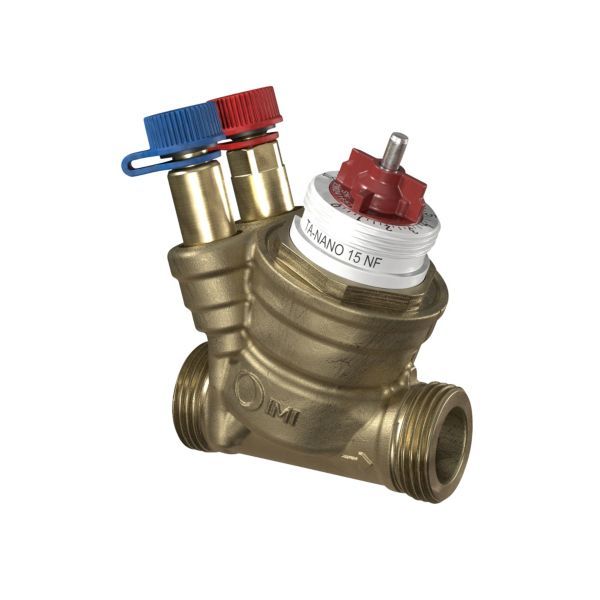

IMI TA-Nano Plus DN 20 er en kompakt trykuafhængig balancerings- og reguleringsventil (PIBCV) til små terminalunits i varme- og køleanlæg. Den indbyggede differenstrykregulator holder flowet uafhængigt af trykudsving, og det maksimale flow indstilles trinløst inden for 197–1210 l/h ved indstilling 1–10 og fuldt åben reguleringskegle. Ventilen har 1″ udvendigt gevind (G 1) efter ISO 228, og denne udgave er normale flow (NF, hvid indsats).
Fordele
- Montage: IMI beskriver ventilen som “superkompakt og let” og angiver, at den passer til selv de mest pladsbegrænsede situationer.
- Nøjagtig regulering: Det maksimale flow indstilles trinløst, og den indbyggede differenstrykregulator holder flowet uafhængigt af trykudsving, så terminalunits ikke får overflow.
- Ventilposition og farvekode: Ventilpositionen er synlig, når aktuatoren er monteret, og indsatsen er farvekodet efter flowtype (NF: hvid).
- Måling: Flow, differenstryk og temperatur måles på ventilens to måleudtag med IMI TA’s indreguleringsinstrument; aktuatoren afmonteres først.
- Ventilhus: Ventilhuset er fremstillet i AMETAL®, som IMI angiver som sin afzinkningsbestandige legering med stærk modstandsdygtighed over for snavs.
Passer den til dit anlæg?
Bruges til
- Små terminalunits i varme- og køleanlæg, hvor der både skal reguleres og indreguleres med én ventil.
- Installationer med meget begrænset plads – IMI angiver, at ventilen passer til selv de mest pladsbegrænsede situationer.
- Vand og glykolblandet vand (0–57 %).
Sådan vælger du
- Denne variant: TA-Nano Plus DN 20, normale flow (NF), udvendigt gevind G 1, flowområde 197–1210 l/h.
- Mindre flow: DN 15 (G3/4, 47,1–560 l/h)
- Større flow: DN 20 HF (G1, 202–1680 l/h)
- IMI anviser: vælg den mindste ventildimension, der opfylder design flow med en vis sikkerhedsmargin, og hold indstillingen så åben som muligt. Kontrollér, at det tilgængelige differenstryk er inden for arbejdsområdet (op til 600 kPa).
- Aktuator: TA-Slider 160 (M30x1,5)
- Tilslutningskobling til DN 20, G1 × G3/4 med omløber
Montering
- Tilslutning: 1″ udvendigt gevind (G 1) efter ISO 228 i både ind- og udløb.
- Aktuator bestilles separat; IMI anbefaler EMO T II, EMO TM II, TA-TRI og TA-Slider 160 (tilslutning M30 x 1,5). Der skal være fri plads over aktuatoren til montering og afmontering.
- Ved medietemperatur under 2 °C skal isdannelse på spindlen forhindres; IMI angiver, at ventilen derfor bør isoleres med damptæt isolering (spindelforlænger kan anvendes).
- For at undgå støj skal anlægget være korrekt indreguleret og afluftet.
- Medfølger: Ventilen med indstillingsknap og to måleudtag.
- Medfølger ikke: Aktuator (bestilles separat, fx TA-Slider 160, EMO T II, EMO TM II eller TA-TRI).
Til installatøren
- Funktion: Regulering baseret på lineær ventilkarakteristik; forindstilling af maks. flow, differenstrykregulering, måling af differenstryk, temperatur og flow, gennemskylning og afspærring.
- Driftsgrænser: ΔpVmax 600 kPa (6 bar); ΔpVmin 18 kPa (0,18 bar) ved maks. indstilling (position 10) og helt åben ventil – andre indstillinger kræver mindre differenstryk. Medietemperatur -10…120 °C.
- Forindstilling: indstillingsknappen drejes til den ønskede værdi inden for indstilling 1–10. qmax-tabellen gælder ved respektiv indstilling og fuldt åben reguleringskegle.
- Måling: aktuatoren afmonteres, og IMI TA’s indreguleringsinstrument tilsluttes ventilens to måleudtag. Ved måling af differenstryk lukkes ventilen først, og den genåbnes til den forrige indstilling, når målingen er afsluttet.
- Gennemskylning: aktuatoren afmonteres, ventilen åbnes helt (indstilling 10), og Δp-delen bypasses med en 5 mm unbrakonøgle i det røde måleudtag (åbnes ca. 1 omgang mod uret). Ventilen forindstilles til den oprindelige værdi, og bypass-spindlen lukkes igen, når gennemskylningen er afsluttet.
- Fremmed aktuator (ikke IMI): IMI angiver kravene arbejdsområde X (lukket – helt åben) = 11,7–15,7 og lukkekraft min. 100 N. Brugeren skal sikre, at aktuatorer, der ikke er fremstillet af IMI, er fuldt kompatible; manglende overholdelse kan medføre utilfredsstillende resultater.
- Korrektion: flowberegningerne gælder for vand ved 20 °C. For væsker med viskositet op til 20 cSt korrigeres kun for vægtfylden; ved lavere temperaturer kan laminar strømning give flowafvigelser, som korrigeres med dataprogrammet HySelect eller IMI’s indreguleringsinstrument.
- Forbehold: IMI kan ændre produkter, tekster, fotografier, grafik og diagrammer i brochuren uden forudgående varsel.
Se alle tekniske specifikationer →
Varianter
- TA-Nano Plus DN 10 NF, G1/2 – 200 l/h
- TA-Nano Plus DN 15 LF, G3/4 – 310 l/h
- TA-Nano Plus DN 15 NF, G3/4 – 560 l/h
- TA-Nano Plus DN 15 HF, G3/4 – 1130 l/h
- TA-Nano Plus DN 20 HF, G1 – 1680 l/h
Tilbehør
IMI TA tilslutningskobling med indvendigt gevind DN 20, G1 x G3/4 (52 009-820)96 kr. inkl. moms+
IMI TA-Slider 160 aktuator 160/200 N, 0(2)–10 VDC, 1 m kabel, M30x1,5 (322224-10114)2.867 kr. inkl. moms+
Ofte stillede spørgsmål
Hvad betyder NF, LF og HF?
LF = små flow (rød indsats), NF = normale flow (hvid indsats) og HF = større flow (grå indsats). IMI anviser at vælge den mindste ventildimension, der dækker det dimensionerede flow med en vis sikkerhedsmargin.
Hvilke aktuatorer passer til ventilen?
IMI angiver EMO T II, EMO TM II, TA-TRI og TA-Slider 160 til DN 10–25. Aktuatoren monteres på M30 x 1,5-tilslutningen og bestilles separat.
Kan ventilen bruges til køling under 2 °C?
IMI angiver, at isdannelse på spindlen skal forhindres, hvis medietemperaturen er under 2 °C, og at ventilen derfor bør isoleres med damptæt isolering (spindelforlænger kan anvendes).
Hvordan afspærres ventilen?
Indstillingsknappen drejes til markeringen 0. IMI angiver, at afspærringen er til brug under anlægsvedligeholdelse, og henviser til lækageraten: tæt pakning, klasse VI jf. EN 60534-4.
Hvilket differenstryk kræver ventilen?
Ifølge IMI skal der være mindst 18 kPa (0,18 bar) differenstryk over ventilen ved maks. indstilling, og maks. 600 kPa (6 bar).
Dokumentation
- Brochure Katalogblad TA-Nano Plus PDF · 2,7 MB
Tekniske data fra producentens officielle materiale (climatecontrol.imiplc.com). Ret til ændringer forbeholdes.
